精密制造产线上，亚微米级误差决定良率。光刻对位、机床台控制，都绕不开线性位移测量。接触式探针易划伤软质面；光学测量技术不接触工件，一次拿到全场数据，接得住精密制造检测的节拍，这正是非接触测量的价值。
PCAST的AMP报告和欧盟的Factories of the Future路线图，都把高精度测量列为竞争力基础。研究资料显示，把光学计量分成两条主线。一条是定位，一条是表面计量。设备精度要求已到亚纳米。光子湾3D共聚焦显微镜采用针孔共焦光学系统结合Z轴扫描模块，通过非接触方式获取样品表面高度信息，并利用三维重建算法生成表面形貌数据。
共聚焦显微镜走轴向高分辨路线，在光学计量里最擅长微纳检测。光束经物镜聚焦到样品面，只有焦点光能穿过针孔，离焦光被挡在探测端外，即空间滤波。短板是倾角大或反射率低时易丢信号，量程几十毫米。
配上三维扫描和三维重建，共聚焦显微镜还能做三维表面测量，也就是激光扫描共聚焦显微镜（LSCM）。它逐层采点做三维重建，输出符合ISO 25178-2:2021的参数。锂电极片常有陡坡或低反射区，需要表面形貌测量和微纳检测时更合适。

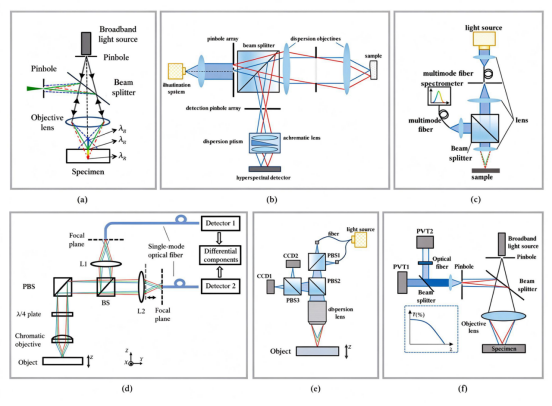

共聚焦位移测量原理：(a) 共聚焦探头基本结构；(b) 阵列针孔结构；(c) 以光纤替代针孔；(d) 差动结构；(e) 用 CCD 做光谱分析；(f) 基于光谱透过率的分析
激光干涉仪以光波长为尺，是光学计量里精度上限最高的一支。光学分辨率是λ/2，条纹细分可推到λ/2048，约0.31 nm；商用机型量程可到80 m，准确度约±0.5 ppm。这类非接触测量的短板是空气折射率随温湿度、气压漂移。它主攻位移标定，表面形貌检测并非所长。

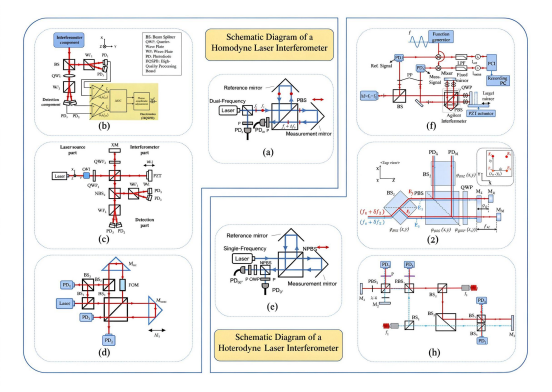

激光干涉仪原理图：(a) 单频（零差）干涉仪；(b) 四通道探测的非线性误差模型；(c) 干涉单元结构；(d) 相位调制双同轴干涉仪；(e) 外差干涉仪；(f) 双外差干涉仪；(g) 紧凑型外差干涉仪；(h) 集成单锁相环的双光路外差干涉仪
光学线性编码器以光栅常数为基准。增量型靠细分，绝对型靠编码轨道。它是尺子上的栅距而非空气波长，不受空气折射率影响。分辨率上，栅干涉编码器已到皮米级，绝对式约1 nm。它环境适应性好，配套三维表面测量不必补偿，在光学测量技术里最省心。

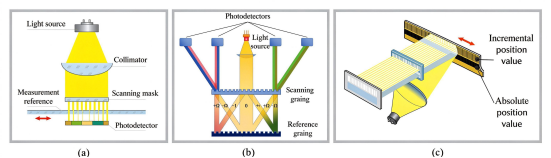

一维光学线性编码器原理：(a) 增量掩膜式光栅编码器；(b) 增量干涉式光栅编码器；(c) 绝对式光栅编码器
激光三角测量靠几何关系：激光打到表面，探测器看光斑位移。商用机型一次可测多个特征，线性度约满量程的0.1%。它工作距离长、安装灵活，是非接触测量里成本最低的一类。配合扫描台，表面形貌测量和三维表面测量都很快，三维重建效率高于逐层扫描。

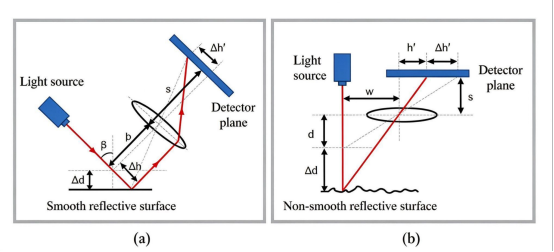

激光三角测量原理：(a) 光滑反射面的测量布置；(b) 非光滑反射面的测量布置
飞行时间法在光学测量技术里比较特殊。它直接测光走完这段距离要多久，换算只取决于光速。传统调制TOF的时间分辨率在皮秒量级，对应约百微米的距离分辨率。飞秒脉冲和双光梳把精度推到纳米甚至亚纳米，平衡光互相关（BOC）在1 s平均下能到1.1 nm。

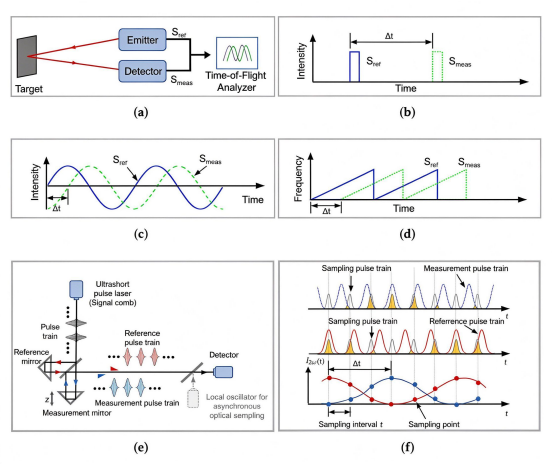

飞行时间测量原理：(a) 测量结构；(b) 脉冲信号；(c) 正弦强度调制；(d) 连续频率调制；(e) 基于迈克尔逊干涉仪的飞行时间测量系统；(f) 双脉冲串异步光学采样的相关强度
线性位移测准了还不够。阿贝误差会把微小的角偏放大成线性偏差，误差正比于偏置距离。多自由度平台和机器人关节里，角位移与线位移耦合，微弧度倾角在长臂上累积成纳米级误差。光学计量于是从单轴走向多轴：光栅配自准直仪或外差干涉配多探头，一次给出六个自由度。这套光学测量技术兼顾精密制造检测与表面形貌检测。
表面形貌测量是自然延伸。干涉、结构光、共聚焦把宏观面形和微纳特征连了起来。扫描白光干涉（SWLI）用低相干光源，在陡坡或低反射区容易丢信号；共聚焦显微镜靠点照明加空间滤波，在复杂微结构上更稳。表面形貌测量做深了，光学计量就从测位移走向测形貌。
要纳米级精度、行程长、环境可控，选激光干涉仪。要紧凑集成、多自由度，光学编码器合适。光学计量里性价比最高的是共聚焦显微镜：轴向高分辨，表面形貌测量和三维表面测量一步到位，微纳检测顺手，配扫描台还能做三维重建。只做快速轮廓、预算敏感，三角测量够用。大尺度绝对测距则看TOF，这套思路在精密制造检测里通用。
进口设备在高端精度上仍占优，中端场景则是本地服务、定制化和成本拉开差距。选型别只盯着参数表的分辨率数字。表面形貌检测和微纳检测这类需求，看的是光学测量技术能不能长期稳定，比三维表面测量这类单项指标更影响实际表现，这也是非接触测量的价值所在。

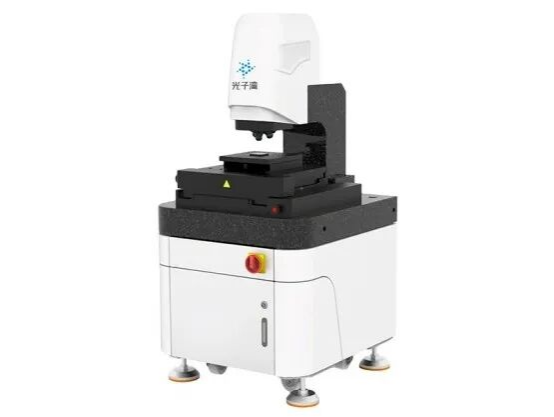

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
技术支持：199-6293-0018
l 超宽视野范围，高精细彩色图像观察
l 提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术
l 采用针孔共聚焦光学系统，高稳定性结构设计
l 提供调整位置、纠正、滤波、提取四大模块的数据处理功能
光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
原文参考：Zhao F, Tang H, Zou X, Li X. A Review of Optical Metrology Techniques for Advanced Manufacturing Applications[J]. Micromachines, 2025, 16(11): 1224. DOI: 10.3390/mi16111224. （MDPI 开放获取，CC BY 4.0）图 1—图 5 依次对应该文图 5、图 2、图 4、图 6、图 7，均为原文图件的原尺寸裁切（400 dpi），未作内容修改。
