共聚焦显微镜表面形貌测量：误差与精度
在半导体晶圆缺陷检测和锂电极片表征中，共聚焦显微镜是非接触式三维表面测量的首选工具。边缘容易过度冲高，陡坡区域幅度明显偏低。这类共聚焦测量误差源于光的波动特性。
矩形边缘附近，上下平台的反射波同时进入同一个像素，形成过冲。陡坡位置有效孔径下降，信号衰减很快。衍射、遮挡和多次散射也会叠到高空间频率上，这是共聚焦测量误差最难剥离的一类，微结构测量里常见。
周期6µm、名义高度190nm的硅基矩形光栅就是一例。FEM与RCWA算出的过冲都与实测吻合，重建幅度在200nm以上，相邻边缘的衰减振荡叠进了同一个像素。周期缩到400nm、逼近共聚焦显微镜分辨率极限时，幅度明显下降。光子湾3D共聚焦显微镜在工业场景中同样面对这类问题，理解偏差来源才能把测量结果用得更稳。
L = 6 µm 硅基矩形光栅的重建结构，依次为 FEM、RCWA 与实测结果
照明与针孔效应
共聚焦系统用一个针孔兼顾照明与探测。实际针孔有尺寸，等于多加了一级低通滤波，过冲被压低，深度响应略微展宽。表面形貌测量和微纳表面检测里，这类展宽直接影响台阶高度读数。光瞳函数决定各入射角权重。均匀照明时侧瓣明显，按cos^η(θ)衰减后被抑制。
FEM与RCWA严谨散射模拟
有限元法用三角形网格离散表面，对竖直边缘和强反射材料更稳，微结构测量里最难算的就是这类结构。严格耦合波分析更快，但高对比度竖直结构上会出现Gibbs现象。两种方法各算一次远场即可。
傅里叶光学成像与深度响应
散射远场经物镜的振幅传递函数后做逆傅里叶变换回到针孔平面；轴向扫描叠加相位因子，得到每个横向位置的深度响应。对信号做高斯拟合、取出峰值位置，共聚焦三维形貌测量就完成了。

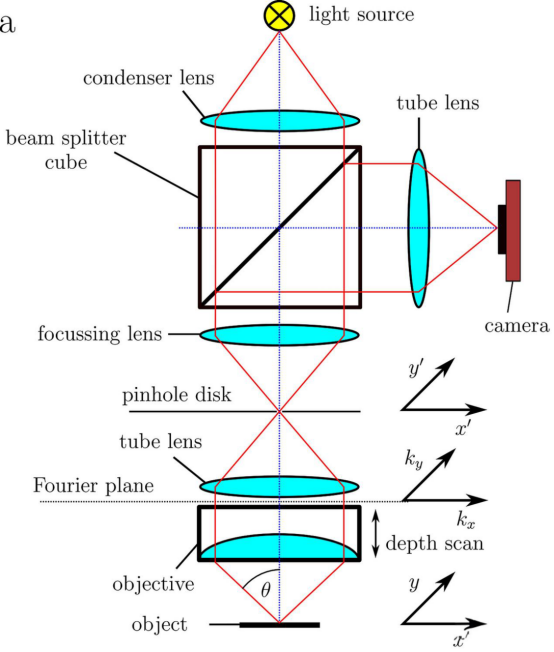

共聚焦显微镜光路
大周期与近分辨极限矩形光栅的过冲与幅度变化
6µm周期光栅的上下平台清晰可辨，边缘幅度明显降低。重建结果出现对称过冲，是光学轮廓测量里常见的伪台阶。周期降到400nm时，轮廓接近正弦形，共聚焦三维形貌测量的高度值就不准了。

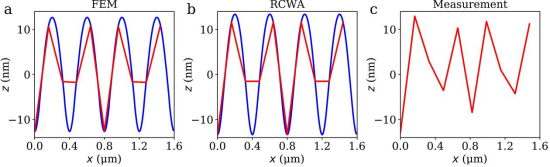

L = 0.4 µm 矩形光栅的重建轮廓，依次为 FEM、RCWA 与实测
陡坡Chirp结构的信号衰减与光瞳影响
PTB chirp标准含连续变化的周期和陡坡。以AFM实测轮廓为输入，重建幅度随光瞳函数明显变化：η取1/2时峰值到谷值约380nm，与实测375nm接近，更高的η压掉了携带高空间频率的大入射角。共聚焦显微镜分辨率与光瞳照明是否匹配，决定了共聚焦测量误差的大小。

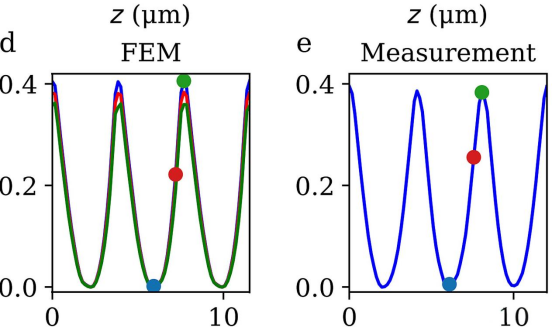

PTB chirp 陡坡结构的重建轮廓。左为不同光瞳函数下的仿真（蓝 η = 0、红 η = 12、绿 η = 1），右为实测。η = 12 时峰谷幅度约 380 nm，与实测约 375 nm 接近
接近NA极限的圆柱槽过冲机制
侧壁角度接近arcsin(NA)，是物镜理论上还能接受的极限坡度。圆柱槽底部重建准确，陡坡处却明显下冲：坡面几乎没有反射光进入物镜孔径，景深被展宽，旁瓣拉偏了高度值。微结构测量里这类结构最难判，共聚焦显微镜精度和光学轮廓测量都卡在这里。

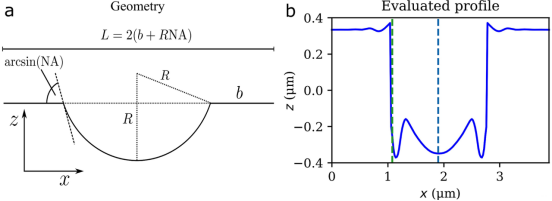

左为圆柱槽几何，最大侧壁角为 arcsin(NA)；右为重建轮廓，底部准确而陡坡处出现明显下冲
半导体光刻胶轮廓、晶圆切割槽、锂电铜箔表面、固态电解质界面，都落在高空间频率或陡坡这一侧，也是表面形貌测量最吃力的对象。单靠提高数值孔径不够，共聚焦三维形貌测量准不准，取决于针孔、光瞳与算法的匹配。
非接触测量不伤样品，软件直接给出表面粗糙度测量、台阶高度和轮廓参数，便于工艺监控。三维表面测量比触针法快，微纳表面检测的样品基本都能这么测。
选型时先确认目标结构的空间频率范围和最大侧壁角。针孔尺寸要控制在能抑制过冲、又不明显损失轴向分辨率的区间，共聚焦显微镜精度能否兑现取决于这一步。光瞳照明尽量接近η=1/2的衰减特性。表面粗糙度测量要可信，软件最好支持原始深度响应导出。
检查清单可以压到四项：数值孔径能否覆盖目标侧壁角、针孔与像素是否匹配、光瞳函数是否可调、软件能否输出量化参数。四项都满足，三维表面测量、微纳表面检测和微结构测量的偏差一般能落到可接受范围。
共聚焦三维形貌测量很少是所见即所得。边缘过冲、陡坡衰减、针孔与光瞳的配合，都会改变最终数据。光学轮廓测量和表面粗糙度测量要拿到可信结果，得先把这些影响量化出来。

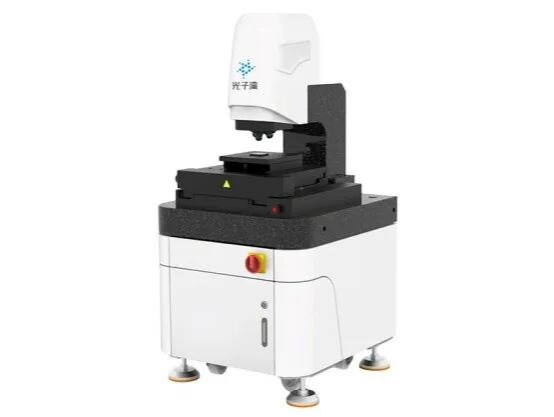

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
