共聚焦显微镜针孔与NA优化：提高表面粗糙度与三维轮廓测量精度
微纳结构尺寸往下压，三维表面形貌测量的分辨率和景深成了硬瓶颈。焦外杂光一混进来，三维信息就糊掉。晶圆、锂电极片、精密光学件上，工业显微镜常常只有一张模糊图，微纳结构测量拿不到真实形貌。
共聚焦显微镜三维表面测量，靠点扫描加针孔滤波往前推一步，核心是点扩散函数。用Richards-Wolf矢量衍射理论算过：焦面光斑能压到亚波长，非接触式测量和工业3D测量有了稳定基础。光子湾3D共聚焦显微镜在这个基础上做了工程化处理，保证扫描稳定性和数据重复性，适合半导体、新能源和精密制造现场的日常检测。
共聚焦显微镜的核心部件是激光器、扫描振镜、探测针孔和光电倍增管。激光经振镜逐点扫过样品面。返回光由物镜收集后进探测器，针孔只放行焦平面附近的光，3D表面测量才拿得到干净信号。
每扫一个点，系统只看样品的一个薄层。物镜沿z轴推进，各深度的切片叠起来，三维共聚焦显微镜就把三维形貌重建出来了。针孔滤掉离焦光，三维表面形貌测量要的层析能力才成立，微结构测量的高度读数也才可信。
照明点扩散函数管的是焦点处光斑有多大、什么形状。它决定分辨极限。关键参数是数值孔径、入射光偏振和基底条件；光斑越小，3D表面形貌和3D轮廓测量能读出的细节越细。
数值孔径一提高，焦平面的半高全宽（FWHM）明显变小。参考论文以488 nm圆偏光为例，在NA 0.4到1.6区间计算，FWHM随NA单调下降，NA足够大时进入亚波长量级。因为NA等于n·sinα，收集角越大，衍射极限光斑越小。选物镜能上大NA就上，光学轮廓测量和表面粗糙度测量才拿得到亚微米读数。

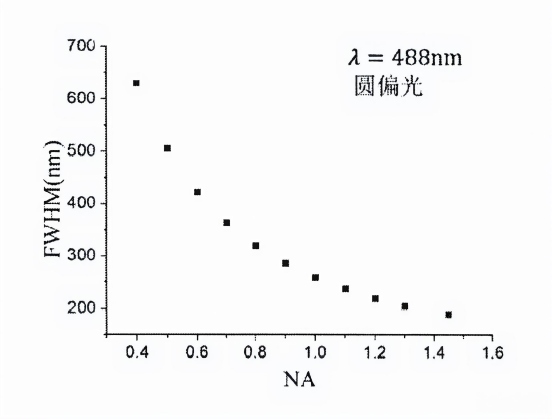

照明点扩散函数的半高全宽（FWHM）随数值孔径的变化，λ=488 nm 圆偏光
偏振状态会改光斑形态。论文取NA等于1.45算过三种偏振：径向偏振光纵向分量很强，聚焦后是实心柱对称光斑；角向偏振是空心甜甜圈；线偏振最常用，呈椭圆。径向偏振的纵向分量来自零阶贝塞尔函数，叠加后把能量压向光轴。工业显微镜和微纳结构测量里，线偏振最容易实现。
金属膜会给聚焦光场加一层环形滤波。论文里40 nm厚的银膜，488 nm下共振角是45.8度，共振处透过率骤降，后焦面留下暗环。暗环越大，三维表面形貌测量和微结构测量拿到的光斑越紧，非接触式测量与表面粗糙度测量同样受益。
探测端的点扩散函数和针孔尺寸挂钩。针孔小了信号丢得厉害；针孔大了离焦光漏进来，横向分辨率跟着掉，共聚焦三维成像的对比度也下降。这是微结构三维测量方法必须权衡的矛盾。
把针孔的归一化半径v_d压到2以下，分辨率和信噪比兼顾得住，这是论文的计算结论。v_d超过4之后，FWHM基本不再随针孔变化，分辨率由照明端决定。共聚焦显微镜操作时先确认信号够用再收小针孔，3D轮廓测量、3D表面测量和工业3D测量的重复性都靠这一步。

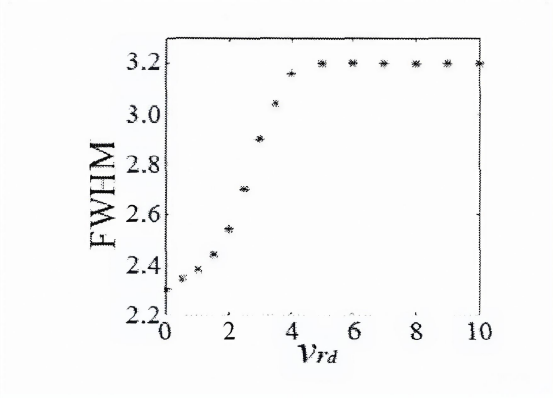

归一化针孔半径 v_rd 与共聚焦点扩散函数 FWHM 的关系
很多测量做不成功，根子在针孔没落进合适区间。设备若能把针孔选择做成半自动或给推荐值，三维表面形貌测量、3D轮廓测量和光学轮廓测量的门槛就低很多。
共聚焦总点扩散函数是照明PSF与探测PSF卷积针孔函数后的乘积。针孔趋近于零、收发共用同一物镜时，总PSF近似为照明PSF的平方。模拟180 nm间隔的光栅，宽场FWHM是共聚焦的根号2倍，三维共聚焦显微镜、微结构测量和工业显微镜都更愿意用它。

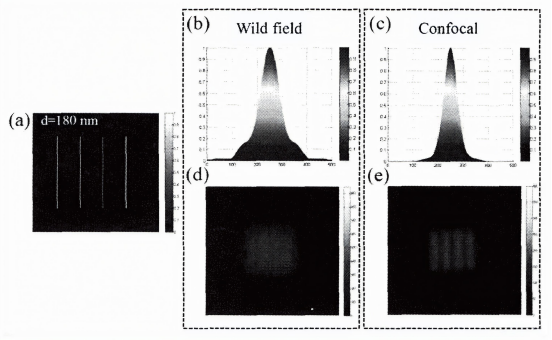

间隔 180 nm 样品的宽场与共聚焦对比：（a）样品，（b）(c) 点扩散函数，（d）(e) 成像。
针孔滤掉离焦光，z方向响应被收窄，相邻深度的信号不再互相污染。三维表面形貌测量常用的Sa、Sq等参数由ISO 25178系列标准定义，表面粗糙度测量要的正是每一点高度都可信。
再往上做，可以在同一套光路上挂不同模块：全内反射做暗场激发，泄露辐射进后焦面成像，光谱探测取微区光谱。共聚焦三维成像因此能同时拿到形貌和光学特性。工业场景更实用的，是把3D表面测量、微纳结构测量和工业3D测量做成标准模块。
共聚焦显微镜的分辨率提升，说到底是点扩散函数怎么调的问题。选大数值孔径物镜、匹配合适偏振、把针孔收进合理区间，再配稳定机械与软件，三维表面形貌测量就具备上产线的条件。非接触式3D表面形貌测量能走到这一步，靠的正是非接触式测量与光学轮廓测量这套组合。

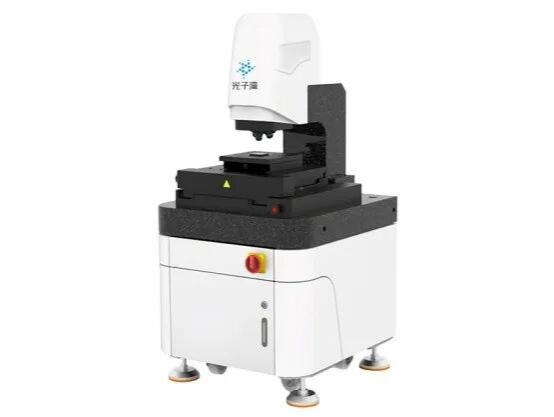

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
技术支持：199-6293-0018
l 超宽视野范围，高精细彩色图像观察
l 提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术
l 采用针孔共聚焦光学系统，高稳定性结构设计
l 提供调整位置、纠正、滤波、提取四大模块的数据处理功能
光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
原文参考:《基于共聚焦显微平台对金属微纳单元结构的测量和表征 》
