BGA虚焊失效分析：激光共聚焦定位基板翘曲根因
某通信板产线停机，投料1300块约650块无法开机，失效率近50%。拆解确认故障在CPU与PCB间BGA焊点信号开路。起初疑OSP：换锡膏、调回流曲线，比例不变。查清这次BGA焊接失效源头的，是激光共聚焦显微镜测出约100μm高度差。

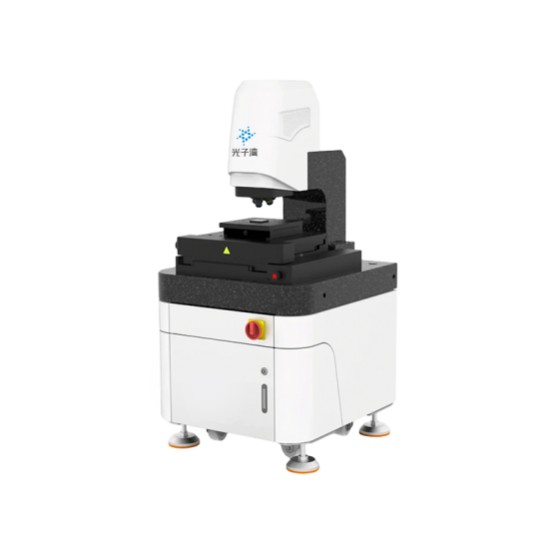

该板标准SMT，BGA间距0.65与0.92mm，PCB表面OSP。投料不久近半不通板。工程师判CPU与内存卡间信号中断，疑是BGA焊接失效。换锡膏、调曲线后失效比例未降，产线停线待分析。高失效率停线代价不菲。光子湾3D共聚焦显微镜在类似场景里，靠针孔共聚焦原理就能非接触拿到亚微米级高度和形貌数据，整个分析路径也因此清晰起来。
BGA焊点的分布不均匀

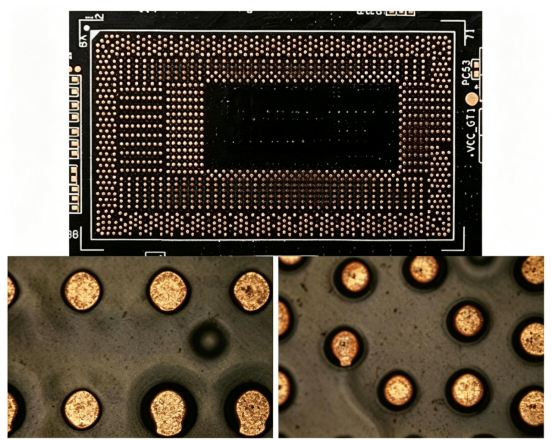

立体显微镜先扫：其余小焊盘润湿好，BGA区焊点分布不均。立体镜倍率不过100倍，细微缺陷看不清，换金相至500倍以上更清。X射线显示BGA右侧大量柱状、腰形焊点夹扁圆形，异常集中右侧。目视加X射线先坐实“问题在右侧”。
右上角的高度测量
左下角的高度测量

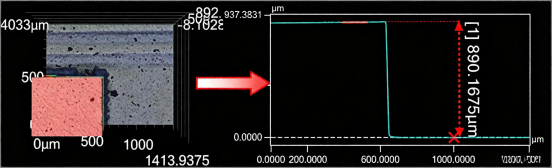

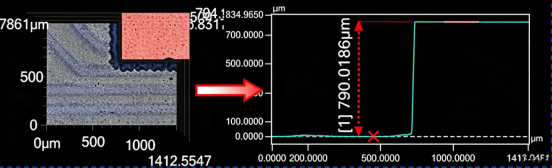

激光共聚焦显微镜测BGA上表面到PCB高度，取四角加中心五点：右上约890μm、左下约790μm，差约100μm，与切片吻合。非接触测量不破坏样品，几分钟出数。针孔共聚焦挡焦外光，Z轴亚微米精度，输出ISO 25178；重建高度差分析量化“右侧偏高”，三维形貌呈现，归因有据。
BGA右角焊锡接头的横截面

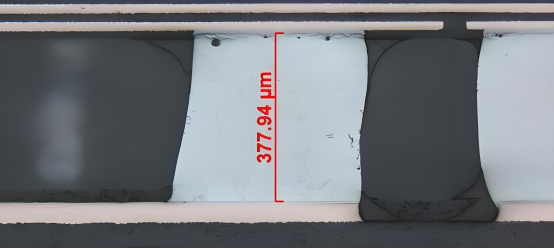

切片印证X射线：右侧焊点截面PCB焊盘几乎无残留；焊球与锡膏熔为体却被拉成细长柱，比正常高约100μm。左侧饱满。表面缺陷识别配合高度差指向：焊点凝固受持续拉伸力，正是BGA翘曲后果。
假焊垫的FIB分析
PCB裸板上的焊盘厚度

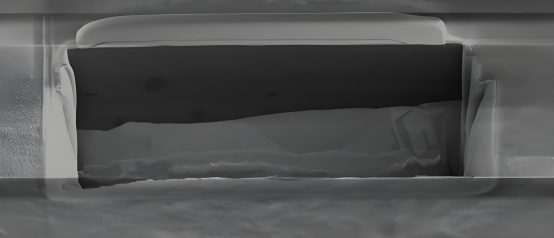

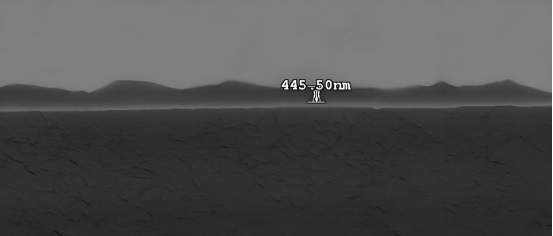

虚焊常被归咎OSP。FIB切开失效焊盘，焊后无残留OSP膜，说明已完全溶解。SEM测同批未焊裸板OSP厚445nm（约0.4μm），落于0.2–0.6μm区间。厚度适中，OSP因素排除。
30°C时的三维位移图
250°C时的三维位移图

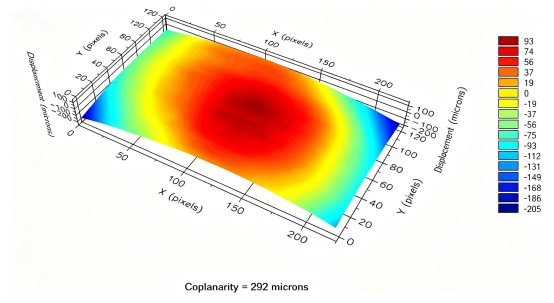

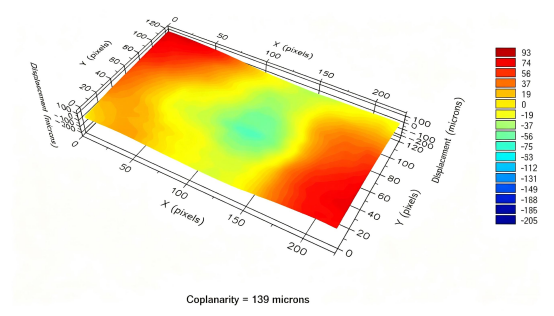

阴影莫尔测同批BGA，30–250℃，最大翘曲292μm。如何检测BGA翘曲？阴影莫尔给出全板变形场。JEITA ED-7306规定0.65mm间距最大翘曲仅0.14mm，实测超一倍。升温后基板中凹边翘，焊球先熔，锡膏未铺开即被吸离。JESD22-B112A亦要求高温翘曲测量，根因已明：BGA翘曲才是这次BGA焊接失效的主因。
把几组数据放在一起看：激光共聚焦测出的100μm高度差，切片看到的拉伸形貌，阴影莫尔给出的292μm翘曲，三者指向同一位置——BGA右侧。共聚焦测量本身不破坏样品，又能在短时间内给出可量化的高度信息，后面的破坏性分析只需要验证，不用再大范围试错。
关键不在于仪器有多贵，而在于它能把“感觉右侧有点高”变成“右侧比左侧高100μm”的硬数据。3D共聚焦显微镜的优势正在这类场景里体现出来：非接触、高精度Z轴、三维重构，产线或实验室都能快速判断BGA有没有异常变形。
BGA的3D测量要同时解决高度、共面度与微结构。三维形貌一次扫出整颗BGA起伏；高度分析给四角与中心差值；微结构分辨焊球异常凹陷或拉伸，表面缺陷识别在此完成。
BGA翘曲共面度偏差是焊锡脱开直接推手；非接触测量也避免探针划伤软质焊料。什么导致BGA焊料失效？本案例根因是回流中基板过度翘曲，而非OSP或锡膏。
共聚焦覆盖这几点：针孔共聚焦保焦面干净，输出ISO 25178，结果直接对照BGA翘曲标准。工程师先高度扫描圈出异常区，再定切片或莫尔，表面缺陷识别与重建高度差分析并行完成，三维形貌同步生成。
BGA回流热变形超标准，BGA焊接失效难免。量化高度差后根因定位从几天缩到几小时。用于焊锡检测的最佳显微镜，本案例首选激光共聚焦：先用3D共聚焦非接触测量扫高度与形貌、标异常区，再定分析深度，比全面切片或调工艺更省料。
