超景深光学显微镜解决方案：提升SEM定位与微纳分析效率
在材料科学、半导体和生命科学领域，场发射扫描电子显微镜（SEM）凭借纳米级分辨率，一直是微观表征的主力设备。但它有个绕不开的尴尬：图像是黑白的，缺少颜色信息，有效搜寻视野通常只有约 980 μm，遇到厘米级大样品或颜色复杂的样品，操作人员往往要花 30–60 分钟手动找目标。光子湾超景深光学显微镜可以先做宏观定位和颜色识别，然后再交给 SEM 做纳米成像。
SEM 靠高能电子束成像，分辨率到纳米级，短板明显。
第一，黑白图像没颜色，SEM 不像光学显微镜能直接看颜色差别，彩色目标难快速认出。
第二，工作范围小，有效搜寻视野约 980 μm，碰厘米级样品得反复移载物台。
第三，定位耗时长，手动找目标常要 30–60 分钟，后续高分辨和能谱分析都得等。这些麻烦在材料表面污染物分析、异质结构表征里明显。

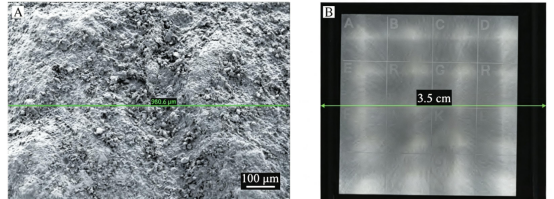

(A)SEM的最大工作范围(B)超景深光学显微镜的最大工作范围
普通光学显微镜景深有限，表面有高度差就难一次拍清。超景深显微镜用焦点堆叠和深度合成，毫米尺度内清晰，还能拼成大范围全景。这类大景深显微镜具备三维显微成像能力：把不同焦面合成一张，看出立体形貌。三维显微成像靠焦点堆叠而非单张照片；全景显微镜把多张图拼成大图，高清显微镜补充细节。

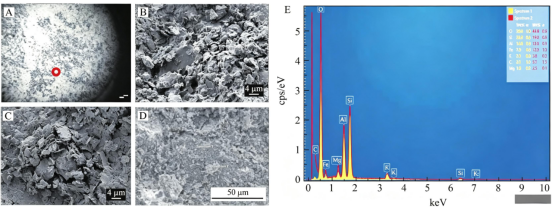

(A)混凝土的光镜图片(B.C)混凝土的电镜图片(D)能谱分析下混凝土的电子图片(E)空白组与实验组的能谱分析结果对比
超景深显微镜保留真彩成像，靠颜色差别把目标区域圈出来。混凝土里的异质相、金属表面附着污染物，在彩色全景图上一眼标位，省人工翻找。作为工业显微镜，它在产线检测和失效分析里实用；这台工业显微镜也常称全景显微镜，做三维显微成像很合适。
坐标映射：先在定制样品台标好特征点，用“三点定面”建光镜与 SEM 坐标系的非线性转换模型，再把目标点换算到 SEM 坐标，设备自动走到该位。全景显微镜先建大图，再配合坐标换算。
三维显微成像把平面升级成立体定位、保留真实比例，也是超景深显微镜和普通显微镜区别。
实测效率与精度都提上去了。工作范围从 980.6 μm 扩到 3.5 cm，约 36 倍；定位时间从 30–60 分钟压到 5 分钟以内，效率约 12 倍。精度核验用 FIB 刻直径约 12.61 μm 特征点，三次重复测量，X 轴 1.52%、Y 轴 3.28%——快而稳。超景深显微镜配合坐标算法，让光学显微镜底图接上 SEM，高清显微镜细看，三维显微成像是核心，全景显微镜给全局画面。

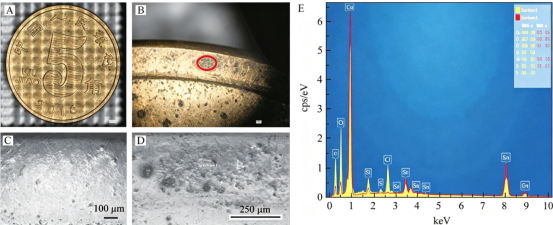

(A)硬币在光镜下的全景成像(B)黑色附着未知物的光镜图片(C)黑色附着未知物的电镜图片(D)能谱分析下黑色未知物的电子图片;(E)谱图1(实验组)与谱图2(空白组)的能谱分析结果对比
超景深光学显微镜靠全景和颜色识别很快锁定位置，坐标转换后交 SEM，成像显示无定形颗粒，EDS 确认富含氯、硫。高清显微镜加全景显微镜让污染物无所遁形，三维显微成像把形貌交代清。
做材料研究常分析复合结构、界面和缺陷，有了超景深显微镜，先在大视野彩色图定问题区，再进微区分析。适合材料检测的显微镜既要大视野又要能定位，超景深光学显微镜正好满足。全景显微镜在材料检测里好用，三维显微成像看分明截面，高清显微镜看微区。
晶圆缺陷、微结构异常和污染颗粒都需精准定位。超景深光学显微镜配合高倍设备，超景深显微镜先大范围观察，从整体扫到局部，少做无用功。产线上这台工业显微镜和全景显微镜配合，效率明显；高清显微镜看细节，大景深显微镜看不平整晶圆，三维显微成像看立体形貌。
把超景深光学显微镜和 SEM 联做光电关联，在黑白高分辨和彩色大视野间搭座桥。定位时间缩到约 1/12、工作范围扩到约 36 倍，精度仍保持 X 轴 1.52%、Y 轴 3.28%。对材料、半导体和精密制造里又大又花哨的样品，这条路让“从宏观到纳米”成日常流程，三维显微成像补全细节。

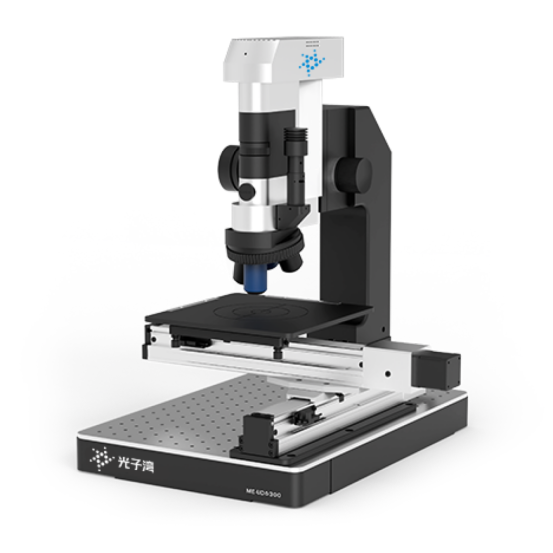

光子湾超景深显微镜用于对各种精密器件及材料表面进行亚微米级三维轮廓测量的检测仪器。与传统的光学显微镜不同，该设备拥有更大的景深、更广的视野、更高的放大倍率、更全的观测角度，足以应对各种极具挑战的观测场景。
技术支持：199-6293-0018
l 超清数字成像器件，3840*2160 800W 像素超高速实时传输
l 多种HDR技术结合运用，实现亮区暗区真实呈现
l 先进的远心光学系统设计，保证真彩与锐利、低畸变图像质量
光子湾超景深显微镜以大景深、三位量化、无损高效的特点，可精准观测被摄物体的三维轮廓，为工艺优化提供数据支撑，是提升工艺质量从经验判断到数据驱动的关键一步。
原文参考：《基于超景深光学显微镜－场发射扫描电子显微镜的光电关联与样品定位研究》
