光模块微米级尺寸检测：影像测量仪如何保障光模块制造质量
光模块检测正从400G向800G光模块、1.6T光模块演进，几微米偏差可能导致信号衰减。高速光模块制造中，尺寸能否控住决定可靠性。微米级测量和精密测量成为光模块检测关键环节。高速光模块结构精度要求苛刻。800G光模块上量、1.6T光模块推进，硅光和CPO发展，光通信检测传统方式已显吃力。光模块制造面临精密测量新要求。光子湾全自动影像仪从光模块的外壳轮廓到内部台阶，从平面度到PIN脚定位，再到芯片贴装精度，每一个可能影响信号完整性的细节，都被纳入可量化、可追溯的测量体系。

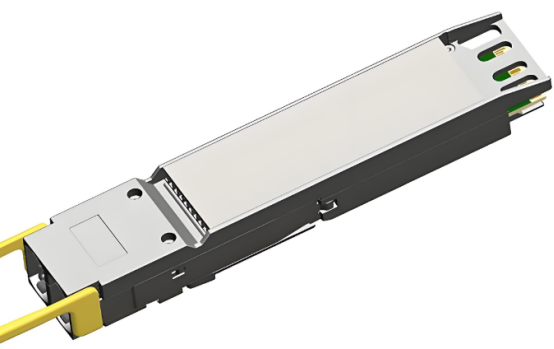

光模块检测
零件越来越小，布线越来越密。精密测量设备不仅要“看得见”，更得“看得准”。外壳轮廓、倒角偏差直接关系光模块制造装配密封。传统卡尺在微米级测量下效率明显下降。

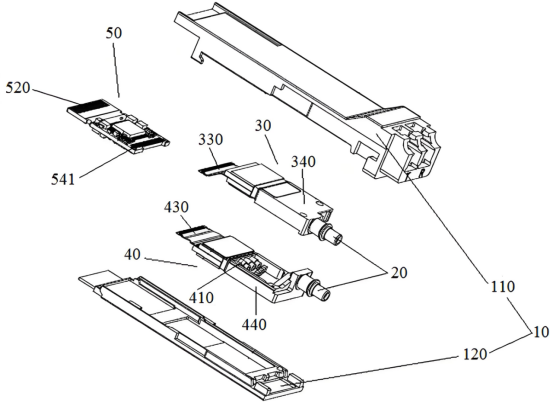

光模块结构
内部台阶、贴装深度、平面度这些三维参数，纯二维精密测量往往无能为力。光模块PIN脚间距检测方案中，PIN脚间距超差则高速光模块可靠性大打折扣。
硅光芯片高反光、对比度低，机器视觉检测系统容易边缘误判。镀金底座微米级测量时常出现反光干扰。光通信检测高速发展，倒逼自动化检测和智能制造向更高精度迈进。光模块检测面临新标准。
全自动影像仪能检测光模块吗？答案是肯定的。影像测量仪通过机器视觉检测技术、光学高倍放大与算法，完成非接触精密测量，为光模块制造和光通信检测提供路径。

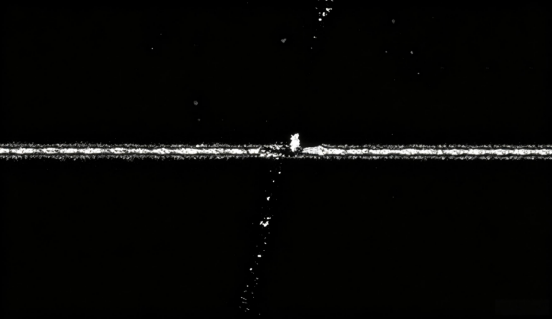

放大倍率56~756X，全自动变倍镜头倍率0.6~8X
针对外壳尺寸，影像测量仪采用连续变倍或双远心光学系统，配合高清相机，放大倍率达数百倍。机器视觉检测算法锁定外形长宽、厚度偏差和倒角。光模块制造装配更严丝合缝，信号泄漏风险下降。
传统2D难以处理的内部台阶可通过影像测量仪与扩展传感完成。平面度检测借助光谱共焦或激光打点，微米级测量重复精度稳定在微米级。光模块PIN脚间距检测方案中，PIN脚间距依靠机器视觉检测和自动化检测快速识别。误检率0.02%以下，为800G光模块检测方法提供依据。
自动化检测中，全自动影像测量仪支持批量工件连续测量。外壳、台阶、PIN脚等关键尺寸一次捕获，数据实时上传管理系统，质量追溯成为可能。智能制造产线不再需要在抽检和全检间反复权衡。
光模块制造中，底座是最常见应用场景。定位柱直径与高度、底面轮廓、安装孔位置度，影像测量仪一次完成。双远心镜头配合环形光与同轴光抑制金属反光，让机器视觉检测边缘提取更稳定。多个底座随意摆放，模板匹配自动识别，数秒内输出全部精密测量结果。
PIN脚与芯片贴装同样依赖这类设备。机器视觉检测快速锁定引脚间距与偏移量，扩展传感补充贴装高度数据。硅光部件亚像素算法降低高反光误判。数据自动上传，方便光模块制造追溯与智能制造管理。

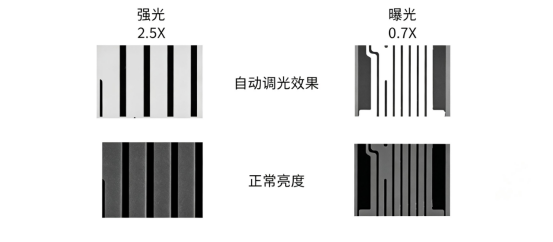

变倍光源自动跟随
外壳轮廓与倒角检测侧重外观与装配匹配。变倍光学系统切换倍率，既保证大范围覆盖，又能放大细微特征。批量模式下，自动化检测设备连续处理多件产品，匹配高速光模块制造产线节拍。
这些应用有一个共同前提：微米级测量环境相对稳定，温度与振动控制在常规工业范围。在此条件下，设备可将微米级重复精度转化为智能制造的实际良率提升。
光模块检测核心是把尺度、结构、材质挑战转化为可量化、可追溯的精密测量结果。影像测量仪通过非接触光学成像、机器视觉检测与扩展传感，覆盖底座、PIN脚、外壳到贴装全流程。重复精度与低误检率为光通信检测领域800G光模块和1.6T光模块制造量产提供支撑。光模块尺寸检测设备有哪些？影像测量仪是光模块检测首选。

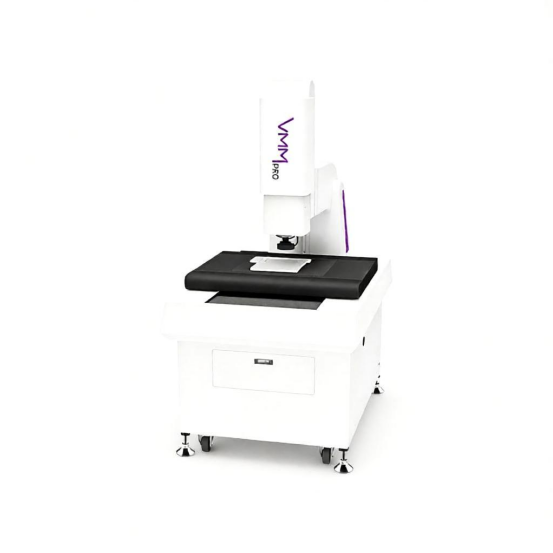

光子湾全自动影像测量仪用于对光模块进行高精度二维尺寸与金属遮盖率测量的检测仪器。与传统光学测量设备不同，该设备配备高分辨率光学系统与智能调光技术，拥有更高的放大倍率、更精准的自动测量能力以及独家开发的金属遮盖率分析模块。
技术支持：199-6293-0018
l 高分辨率光学系统，56~756X视频放大倍率，160万像素超清成像，精准捕捉细微缺陷
l 智能自动调光系统，消除人工误差，确保多机台检测结果高度一致
l 大行程高速运动平台，X:400mm / Y:300mm，适配网板检测需求
光子湾全自动影像测量仪以高精度、智能化、高效自动的特点，可精准量化栅线宽度、间距及金属遮盖率等关键参数，为光伏印刷工艺优化提供可靠数据支撑，是推动产线质量从经验判断迈向数据驱动的核心检测设备。
原文参考：《AI算力狂奔，谁在为光模块的“微米级”质量把关？》
