共聚焦显微镜在硅光波导耦合结构微观形貌检测中的应用
硅光波导侧壁粗糙度一旦爬到几个纳米，散射损耗就会明显抬升，传输效率跟着往下掉。百纳米量级的结构对表面起伏特别敏感，传统二维投影很难把侧壁和底部同时摸清楚。边界图像跟踪法配合激光共聚焦显微镜三维形貌检测，能把这两处数据一起拿出来。光子湾3D共聚焦显微镜的光学三维测量在这类场景里能提供非接触式的亚微米级测量能力，给工艺监控补上了一种新的数据获取途径。
基于SOI的硅光波导，表面粗糙度符合指数自相关函数分布。相关长度Lc表征横向起伏宽度，均方根粗糙度σ则反映垂直方向的偏差程度。σ越小、Lc控制得当，散射损耗就越低。SOI波导芯层厚度仅220nm左右，侧壁哪怕起伏几个纳米，模式就会被扰动，窄波导里这种影响更为突出。工艺引入的侧壁和底部粗糙度，很大程度上影响着最终器件的损耗水平。
散射损耗与侧壁起伏的功率谱密度密切相关。当相关长度落在0.2–1μm区间时，损耗对σ的敏感度最高，这意味着在此尺度上微调粗糙度，对降低传输损耗的改善最为显著。
侧壁粗糙度和刻蚀形貌检测，是判断工艺好坏时绕不开的硬指标。电子束光刻和反应离子刻蚀制造倒锥和光栅结构时，每一步都在边界和底部留下物理痕迹——这些痕迹正是检测的对象。

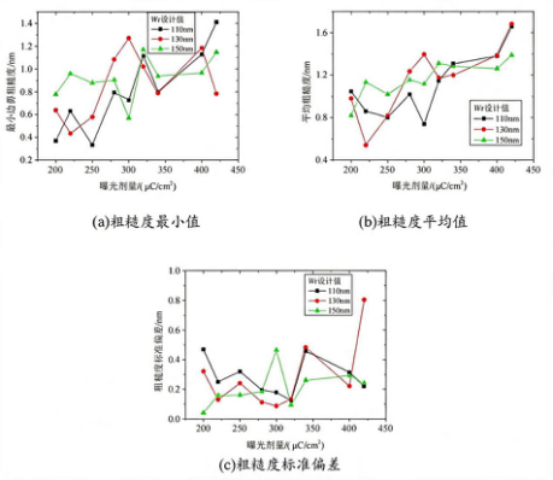

不同掩膜设计值下曝光剂量与边界粗糙度的关系
曝光剂量直接决定抗蚀剂轮廓。采用边界图像跟踪法处理SEM图像，可算出不同剂量下的二维线粗糙度。文献中两次剂量测试显示，曝光剂量在200–280μC/cm²区间内，平均边界粗糙度低于1.2nm，标准偏差稳定在0.3nm以内；掩膜设计值为110nm、130nm、150nm时，该剂量窗口下的边界质量均较为理想。
上述数据的适用前提是特定SOI衬底和PMMA抗蚀剂体系。更换材料或机台后，最优剂量窗口可能发生偏移。

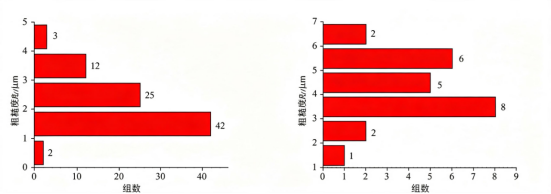

边界 SEM 图像边界追踪结果
反应离子刻蚀前后侧壁形貌会有变化。文献统计了0.22μm和1μm两个相关长度下的数据。光刻后、刻蚀前，0.22μm相关长度下平均粗糙度约2.18nm，约94%的测量值落在1–4nm区间；1μm相关长度下平均4.25nm，79.2%的测量值在3–6nm范围内。
刻蚀后，0.22μm相关长度下96.4%的粗糙度仍控制在7nm以内；但1μm相关长度下，只有一半的测量值在10nm以内，其余均超过10nm，部分甚至超过20nm。相关长度越大，刻蚀引入的起伏就越突出，对后续传输损耗的影响也越显著。刻蚀前后粗糙度分布的差异，可以作为刻蚀工艺质量的过程监控指标。
从0.22μm到1μm的相关长度变化中，刻蚀前后粗糙度分布差异显著增大，损耗随粗糙度上升的斜率也明显变陡。文献的分布直方图对此有直观呈现。
共聚焦显微镜的核心是针孔成像加光学切片：光源逐层扫描不同深度，由三维重构算法拼出完整的表面形貌。好处是不碰样品，侧壁轮廓和底部结构能一次测完。
文献中，研究者使用激光共聚焦显微镜对4个样品做了三维形貌测量，直接观察刻蚀区域底部形貌。

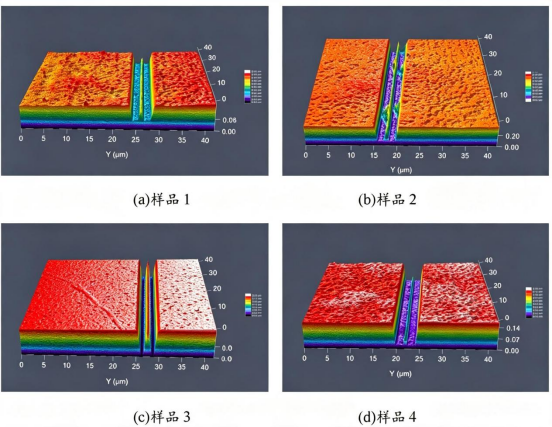

激光共聚焦显微镜检测三维硅光波导表面形貌
实验中倍率范围50X–1500X，单幅扫描分辨率最高2048×2048，局部扫描面积约4.2μm×4.2μm。在该分辨率下，4.2μm见方的区域已能分辨亚纳米级起伏。
通过4个样品的三维形貌对比，可观察不同工艺条件下刻蚀区域与非刻蚀区域的结构差异。结合红线剖面分析读取结构高度，高度直方图则反映表面起伏的分布特征。

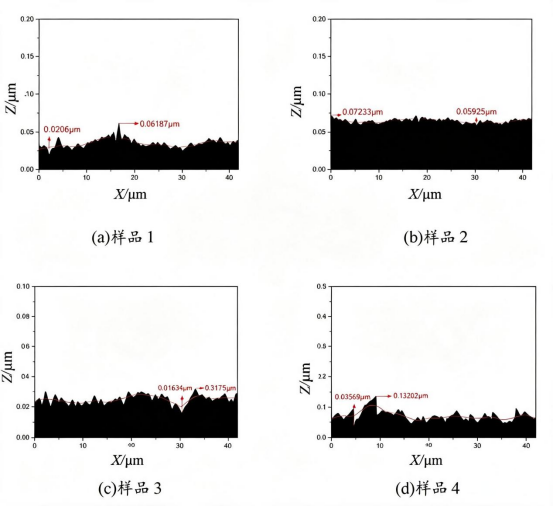

二维硅光波导表面形貌
4个样品中，样品2和样品3底部粗糙度最低约2nm，大部分测量值落在2–4nm区间，标准偏差低于1nm。该2nm指标受限于当前实验条件，不同产线和工艺流程需重新评估。
在SOI波导耦合结构检测场景下，共聚焦三维测量的核心价值是把侧壁和底部粗糙度的量化数据交给工艺工程师——曝光剂量和刻蚀参数据此就能针对性调整。至于极限纳米精度，留给AFM去做。

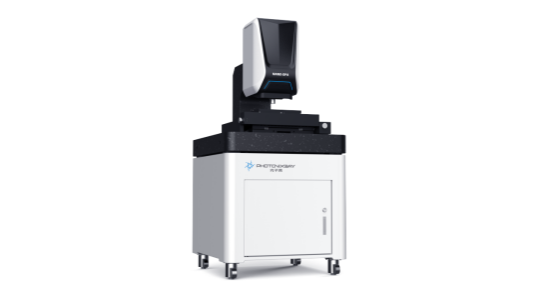

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
