超景深显微镜在微纳超疏水表面三维形貌与防冰性能中的表征研究
飞机高空翼面积冰改变气动外形，引发升力下降。传统电热除冰能耗大，需要低能耗方案。
超疏水表面接触角大于150°时液滴极易滚落，冻结几率降低。核心在于微纳双尺度结构——微米阵列提供空气垫骨架，纳米粗糙度压缩固液接触面积。将微纳结构特征与防冰性能关联，表面形貌分析必须精确量化三维形貌。作为一种三维形貌测量显微镜，光子湾超景深显微镜是实现微纳结构三维测量方案的关键工具。
润湿行为由Cassie-Baxter方程描述。以Ti合金为基体，氟化聚氨酯（本征接触角约114°）为低表面能涂层，以160°为目标，导出方阵柱L与P比值为0.476。该微结构表征参数决定了空气滞留体积和液滴接触模式。

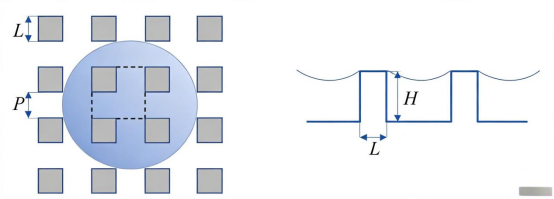

方阵柱微结构示意图
据此采用L=100 μm、P=210 μm、H=50 μm方阵柱。微柱间隙容纳空气，液滴进入固-液-气三相复合状态，黏附力显著降低。超快激光一次成形，无需掩模。
超快激光刻蚀方阵微柱后，将13 wt%纳米SiO₂（20 nm）与氟化聚氨酯A、B组分（质量比10:1）混合喷涂，80℃固化2小时。纳米颗粒包覆微柱构成微纳双尺度形貌。同步制备未处理Ti合金与纳米涂层两种对照。

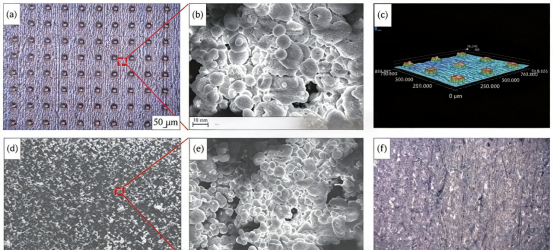

Ti 合金基体上的未处理表面、纳米结构表面、微纳结构表面的微观形貌：(a) 微纳结构表面; (b) 纳米结构 (SiO2); (c) 微纳结构表面的三维形貌；(d) 纳米结构涂层表面形貌；(e) 纳米结构 (SiO2)；(f) 未处理的 Ti 合金表面
高倍物镜下景深仅数微米。微柱高度达50 μm，叠加上纳米起伏后，传统显微镜难以一次获取完整高度。扫描电镜以二维形貌为主，高度信息需样品倾斜或立体对重建间接获取。表面形貌分析工具由此成为刚需——工业显微镜中的超景深显微镜恰好弥补了这一短板。
该工业显微镜通过电动Z轴对不同焦平面连续采图，算法合成全幅清晰图像。超景深显微镜测量表面形貌的核心优势在于将观察推向定量：直接输出Ra、Rz等参数，微柱高度、涂层厚度、间隙深度均可量化。三维形貌测量显微镜提供的数据，为接触角和冰结合力差异建立了结构依据。
重建的方阵柱三维轮廓为表面形貌分析提供了直观证据：微柱间隙形成清晰空气滞留空间，纳米SiO₂均匀覆盖表面，尺寸与设计参数一致。超景深显微镜检测微纳结构的价值在于：没有三维形貌数据，不同表面间的接触角和冰黏附差异无法从结构层面获得合理解释。

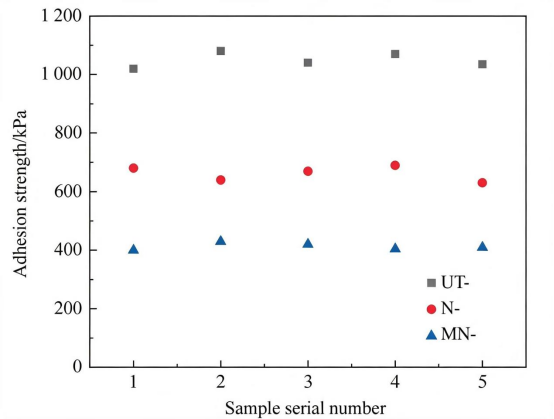

–10℃ 下 Ti 合金基体上微纳结构表面、纳米结构表面、未处理表面冰结合强度
本次实验等以SDC-350型接触角仪（液滴4 μL，5点取均值）测得：微纳结构表面158.9°，纳米结构表面148.4°，未处理Ti合金69.03°。微纳结构间隙捕获更多空气，固液接触面积分数最低。表面形貌分析与润湿性数据的结合，验证了微结构表征设计的合理性。
-10℃下侧推法（0.5 mm/s）测得静态冰结合强度：未处理Ti合金约1050 kPa，纳米结构表面约660 kPa，微纳结构表面最低，约410 kPa。冰黏附越低，冰层越易在气流或振动下脱离。
结冰-除冰循环揭示关键问题：纳米结构约12次后冰结合强度接近未处理水平；微纳结构约13次后急剧上升，最大值超1500 kPa。循环中纳米颗粒与涂层脱落使表面能升高，微结构反而形成"钉扎"效应——从降低冰黏附逆转为增强。
微纳结构防冰优势以涂层完好为前提。表面磨损导致能态改变时，微结构作用方向可能反转。该技术对比循环前后的三维形貌，可判断微柱磨损与涂层剥落。超景深显微镜在材料表面分析中的这一应用，使微结构表征与性能衰减建立了直观联系。
微纳结构表征需求不止于防冰。半导体焊点微凸块一致性关乎互连可靠性，新能源材料电极表面粗糙度影响电荷传输——显微镜分析材料表面结构已成通用方案。将该仪器三维量化信息与性能数据关联，才能从结构层面解释差异。当材料表面分析从定性走向定量，超景深显微镜测量表面形貌的能力使结构-性能分析更加扎实。作为工业显微镜和微纳结构三维测量方案的核心平台，应用边界持续扩展。

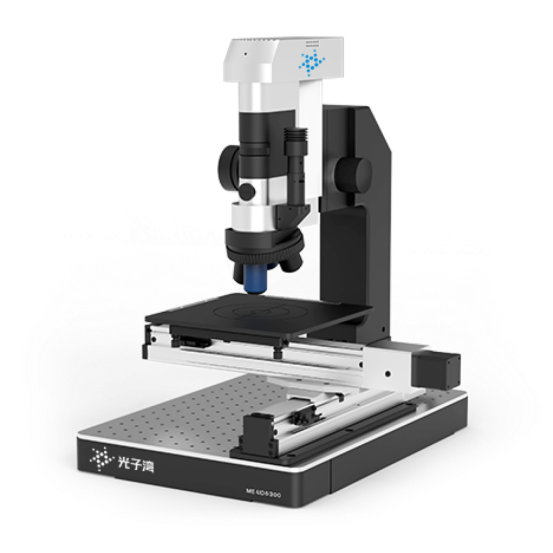

光子湾超景深显微镜用于对各种精密器件及材料表面进行亚微米级三维轮廓测量的检测仪器。与传统的光学显微镜不同，该设备拥有更大的景深、更广的视野、更高的放大倍率、更全的观测角度，足以应对各种极具挑战的观测场景。
