共聚焦显微镜在非球面微透镜表面测量误差校正中的应用

微透镜表面测量中,斜率超过20°后共聚焦显微镜数据出现偏差,引入表面测量误差。边缘像差与光瞳填充不全叠加,ROC偏移和残差升高,影响面积表面形貌精度。非球面微透镜检测同样面对耦合误差,光子湾3D共聚焦显微镜如何测量曲面成为提升共聚焦显微镜测量精度的关键。



非平面测量中的系统误差来源

物镜像差与位置、斜率的耦合关系

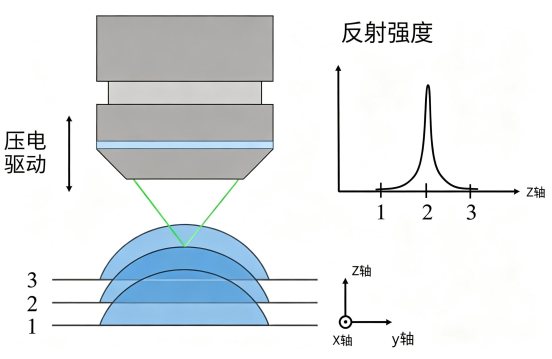

测量配置示意图。共焦显微镜物镜收集由物体表面(此处为球体)反射的光。当表面处于清晰聚焦状态时,可在反射光强度中观察到峰值,这有助于确定表面的垂直位置。

高数值孔径物镜将光线大角度收拢,边缘像差迅速放大。坡度表面反射光仅部分填充光瞳,误差取决于位置和梯度。高数值孔径物镜的球面像差校正在边缘视场尤为关键,直接影响面积表面形貌测量精度

实际测倾斜平面时,相同角度下残差形状随方向改变,移不变假设不成立。球面耦合误差同时拉偏ROC并抬高残差,表面测量误差成为微透镜表面测量的不确定来源。

现有方法局限与局部平面近似

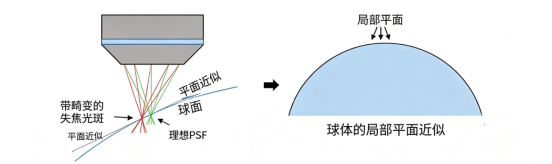

采用的局部平面近似方法的示意图。左侧可见,由于表面曲率较小,带有畸变的像差PSF对球面和局部平面近似方法造成的误差几乎相同。换言之,表面曲率对光与表面相互作用的影响被忽略了。右侧展示了针对球体进行局部平面近似的一个示例。.png

采用的局部平面近似方法的示意图。左侧可见,由于表面曲率较小,带有畸变的像差PSF对球面和局部平面近似方法造成的误差几乎相同。换言之,表面曲率对光与表面相互作用的影响被忽略了。右侧展示了针对球体进行局部平面近似的一个示例。

理论成像模型假设点扩散函数在视场内不变,实际中不成立——畸变随斜率变化,固定校正无法覆盖表面测量误差。当空间尺度仅几微米时,球面可局部近似为平面,误差函数写成坐标与梯度的组合,光学轮廓测量问题转化为可实测映射。



参考球与神经网络校正方法

参考球采集与残差提取

参考球圆度偏差须足够低。选用红宝石球,圆度偏差低于50 nm(METAS认证)。在20×、NA 0.6共聚焦显微镜系统上,按25 μm间距采集面积表面形貌数据

每次用已知半径做球形拟合。残差被强制归零,但真实误差非零均值。球顶附近接近平面,该处残差可作为偏移基准。减去偏移得干净的表面测量误差样本,供后续非球面微透镜表面测量复用。

误差函数神经网络建模

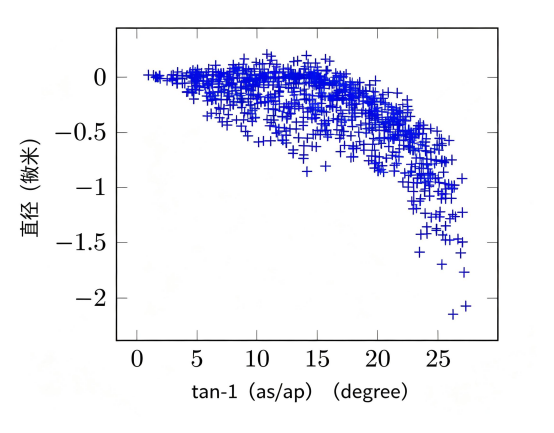

测得表面误差E随径向斜率的变化情况。误差幅度与斜率成正比。给定某一斜率值时E的多个值表明,误差还受其他变量的影响。尤其是位于视场范围内的位置。



查找表拖慢速度。采用带单隐层前馈神经网络回归,输入坐标和径向斜率,输出表面测量误差值。预测速度达每秒数十万点,整幅面积表面形貌图校正在一秒内完成,光学轮廓测量效率提升。

核心是误差函数须来自实测数据,网络结构非重点。参考球偏差可控,共聚焦显微镜表面测量误差校正结果有依据。后续测量先算未校正斜率,代入网络得误差估计值并扣除,表面形貌测量数据进入可用范围。



校正效果的量化验证

ROC偏移与RMS残差改善

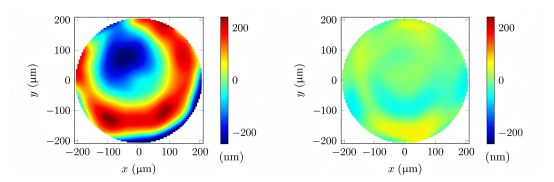

一个名义ROC值为Rn=500±1.4m的参考球体CM测量的球形拟合残差。使用相同的颜色条尺度可清晰地显示改进

实验结果:校正前残差RMS平均约139 nm,校正后降至21.5 nm,降幅超六倍。ROC相对偏移1.22%降至0.24%。被测球半径接近参考球时效果最好,偏离较远时非球面微透镜表面测量误差略回升,面积表面形貌精度仍优于未校正。

非球面与CSI结果对比

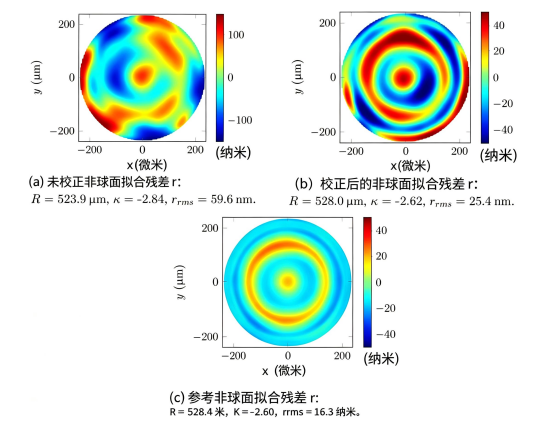

强非球面在修正前(a)、修正后(b)及CSI测量结果(c)中的非球面贴合残余量。直径为480微米,最大斜率为21.7。修正后CM测量结果的残余形状在定性上与参考结果相似,这意味着两者都为工艺改进提供了相同的反馈信息.png

强非球面在修正前(a)、修正后(b)及CSI测量结果(c)中的非球面贴合残余量。直径为480微米,最大斜率为21.7。修正后CM测量结果的残余形状在定性上与参考结果相似,这意味着两者都为工艺改进提供了相同的反馈信息。

同一颗强非球面微透镜,校正后共聚焦显微镜结果与高NA Mirau干涉系统拼接对比,面积表面形貌差异RMS仅约14 nm。ROC和圆锥常数吻合好,对球面和非球面微透镜面型都可靠,是微透镜表面的3D测量方法中可行方案,3D光学测量精度满足工业需求。

波前误差与光学性能提升

按薄元件近似,未校正时约140 nmRMS偏差对应约λ/7波前误差,Strehl比约0.45。校正后残差降至约20 nm,波前误差达λ/50量级,Strehl比约0.98。共聚焦显微镜测量精度足以支撑衍射受限判据。

前提是参考球曲率应与被测件接近,扫描轴与光轴对齐。偏离时3D光学测量校正精度下降,球面像差校正也需引入补偿项。



微透镜制造与工业计量意义

大视场效率与拼接减少

传统做法缩小视场再拼接,单次大视场测量可将耗时降低近一个数量级。微透镜表面测量结果可给出可靠ROC和残差数据,非球面微透镜表面测量工艺反馈有了可靠依据。

自由曲面与工业场景扩展

这套思路适用于圆柱面和自由曲面。半导体封装三维结构、模具磨损面等,曲面和斜率变化常见。测量系统存在位置-斜率耦合误差时,面积表面形貌定量数据可追溯性打折扣,球面像差校正和表面形貌测量可靠性也受影响。



把视场位置和斜率带来的表面测量误差摸清楚,用实测数据压下去,是当前可行方案。微透镜表面测量光学轮廓测量中选用最佳用于光学表面检测的显微镜按参考球网格测一轮,可评估高数值孔径物镜系统真实水平,为3D光学测量优化提供数据支撑。

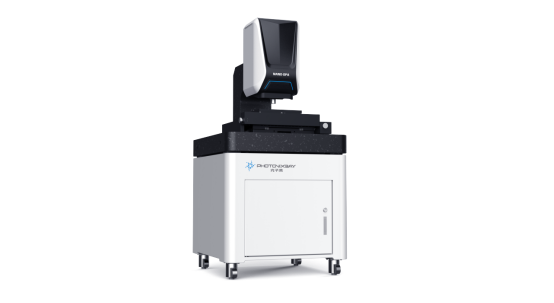

光子湾3D共聚焦显微镜
