轴承内圈右侧突然出现一片粘着痕迹。二维显微镜下只看到纹理变乱，高度丢了——材料是被撕走还是被堆上去，现场的人当场就卡壳。设备不能拆，实验室仪器也进不来。光度立体视觉原位重构能在现场快速拿到三维形貌，但精度有上限；激光共聚焦显微镜靠光学切片生成三维表面形貌数据，精度和重复性更稳。光子湾3D共聚焦显微镜以轴承内圈和盘摩擦试样为对象，开展磨损形貌分析，对比两类微观形貌测量方法的误差，讨论两级测量机制如何兼顾效率与可追溯性。

磨损表面三维测量的技术挑战

拆解再送检成本高，也看不到磨损恶化过程。二维图像缺高度，对微观形貌测量的误判率一直偏高。多光源阴影原位三维重构方法，基于光度立体视觉算出法向量，由Frankot-Chellappa算法还原深度，一次测量约90秒，适用于现场表面形貌检测。

但原位方法精度有上限。

激光共聚焦显微镜（LSCM）靠光学切片滤掉焦外杂光，生成三维表面形貌对应的数字化高度图，分辨率和重复性更稳。现场先用光度立体法摸底，要出报告的数据再上共聚焦，两套东西各管一段。

光度立体视觉原位重构原理简述

张正友标定法把像素坐标和相机坐标对齐。显微场景下光源离表面极近，平行光模型会把中心法向算歪，换成近场点光源后法向量才站得住。FC算法据此恢复深度，迭代消除误差，拟合基准面得到相对高度。这套三维重构流程把人眼判断的阴影深浅变成了量化高度输出。

L的测量优势与参数体系

光学切片让焦外光进不了探测器，信噪比提升明显，这也是3D显微成像区别于普通光学显微镜的关键。非接触，不划伤金属或涂层。高度图出来后，表面粗糙度测量所需的二维参数（Ra、Rq、Rp、Rv、Rz）和三维参数（Sa、Sq、Sp、Sv、Sz）可同时计算，覆盖表面形貌检测的核心需求。

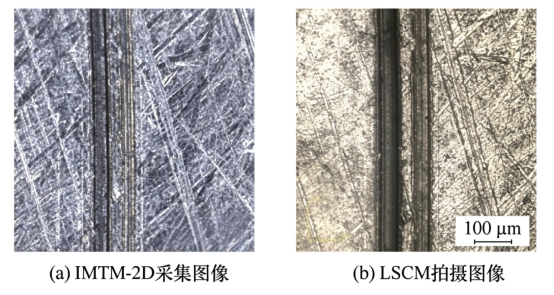

采用不同手段获取盘摩擦试样表面二维微观图像

原位方法与激光扫描共聚焦显微镜系统对比，截面特征点宽度差最大相对误差4.2%，二维参数最大相对误差10.9%，三维表面形貌参数最大相对误差12.9%。

上述结论有前提：微观形貌测量试样为金属磨损件，测试在实验室完成。曲率过大或反射过强时，激光扫描共聚焦显微镜也需重新校准。

实验验证

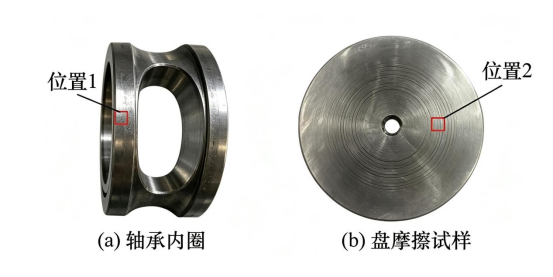

待测试样及测量位置

试验选了两类典型件：轴承内圈（曲面，粘着磨损）和盘摩擦试样（平面，划痕沟槽）。两边做了标记，位置对应。原位系统用20倍笔式显微镜加环状8个LED采集图像，激光共聚焦显微镜做全区域扫描。高度图、截线、特征点逐一比对，纹理还原基本一致，峰谷对得上，但共聚焦的参数标准差更小，重复性更好——对磨损形貌分析来说，这直接决定结论靠不靠谱。

曲面（轴承内圈）测量精度分析

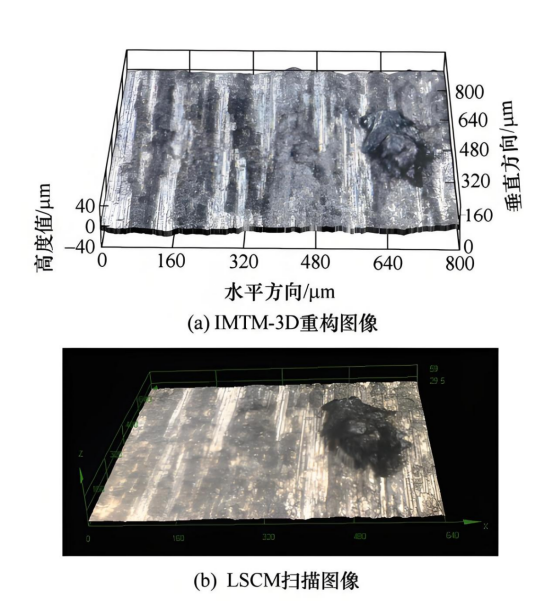

采用不同手段获取轴承内圈磨损表面三维微观图像

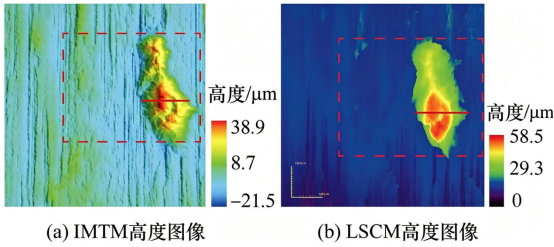

磨损表面的高度图像

内圈右侧粘着区域高度变化最明显。截线上取谷底和峰顶四个特征点，高度差最大绝对误差约3.22微米，宽度差最大相对误差4.2%。三维表面形貌参数中，Sa、Sz等最大相对误差约8.6%，二维Ra、Rq等约6.9%。Ssk大于0对应材料堆积，Sku大于3说明高度分布集中。激光共聚焦显微镜给出的高度图更平整，参数波动更小。

平面（盘试样）测量精度分析

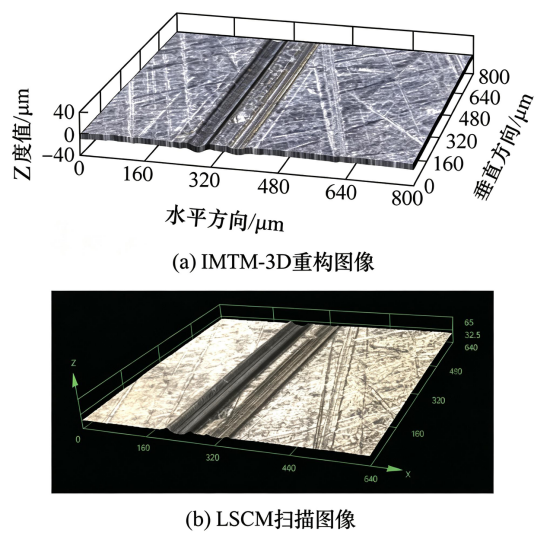

采用不同手段获取的盘试样磨损表面三维图像

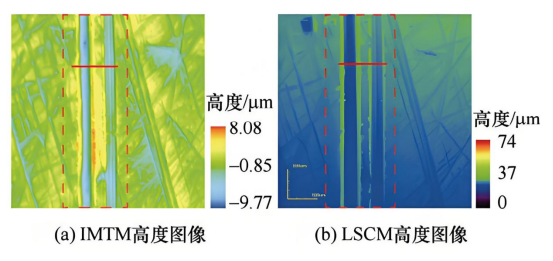

采用不同手段获取的盘试样磨损表面高度图像

盘试样磨痕特征单一，截线对比更直观。特征点高度差和宽度差大多控制在3微米以内，宽度差最大相对误差约4.1%。二维参数最大相对误差10.9%，三维表面形貌参数最大约12.9%。Rsk小于0对应沟槽形貌，Sku小于3说明高度分布分散。3D显微成像在平面测量中误差更低，表面粗糙度测量的结果适合作为校准基准。

原位三维重构解决了“拆不开、测不了”的现场问题，激光共聚焦显微镜把精度和可追溯性拉到工业可用水平。建议引入两级测量机制：现场先用原位法摸底，锁定异常区域后再用LSCM做精密测量。
