 基于CLSM各向异性粗糙度测量的SOI波导损耗评估方法

硅光芯片的传输损耗,材料吸收和波导弯曲常被重点监控,但侧壁粗糙度(SWR)引起的散射损耗同样被重视。几微米脊宽的SOI波导中,侧壁纳米级的起伏就能让导模散射损耗大幅抬高,实测值往往超出设计预估。

测量SOI波导侧壁形貌有两个难点。接触式探针在20 nm量级表面容易引入划痕,改变样品形貌;光学显微镜对接近垂直的侧壁难以对焦。光子湾激光扫描共聚焦显微镜(CLSM)通过针孔滤除离焦光,配合样品倾转,可获取侧壁的三维各向异性形貌。



SOI波导侧壁粗糙度理论机制

传统Payne-Lacey模型的局限与三维各向异性升级

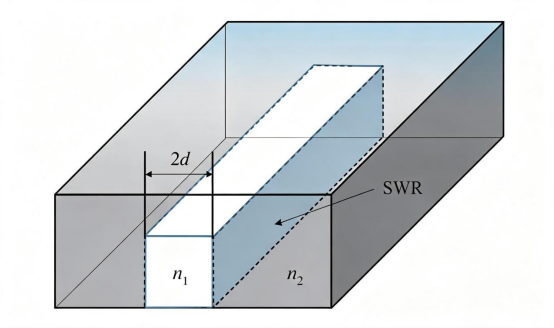

SoI波导的透视图

Payne和Lacey于1994年提出的散射损耗模型将侧壁起伏当作二维问题处理。但在SOI波导中,硅与二氧化硅超过2.0的折射率差使导模场对边界形貌高度敏感,二维近似会引入不可忽略的误差。此外,刻蚀工艺在水平和垂直方向造成的粗糙度并不一致,需要分别描述。

三维各向异性粗糙度引入Payne-Lacey框架,推导出适用于SOI波导的损耗系数表达式:

α₃D(TE/TM) = 4.34 · [σ²₃D(TE/TM) / (2d⁴β)] · g(V) · fₑ(x,γ)

式中g(V) = h²V²/(1+p²),fₑ(x,γ)为与相关长度Lc关联的传递函数,由变量x和γ共同确定,其峰值位置对应波导的相关长度。

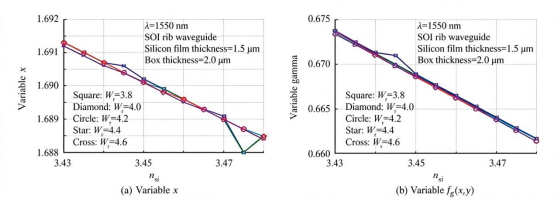

功能变量x和f(x,y)随波导结构变化的数值模拟

相关长度Lc与波导结构的同步影响

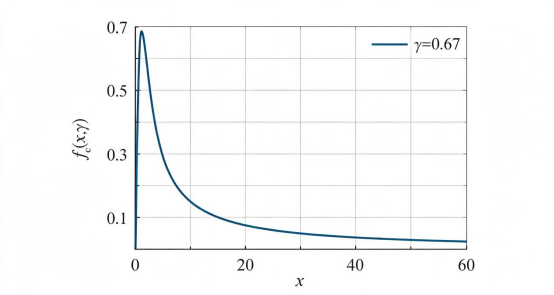

用于确定Lc的函数f(x,y)与变量x的关系示意图

相关长度Lc由波导脊宽和芯层折射率共同决定。数值模拟显示,Lc对脊宽变化高度敏感脊宽在3~6 μm范围内改变时Lc发生显著跳变;而芯层折射率在3.43~3.48范围内调整时Lc变化幅度很小。设计中脊宽是调控相关长度的主要自由度。

将波导结构参数与实测三维侧壁粗糙度联合输入改进模型,损耗预估才能接近实际工况。该方法把波导结构与表面状态这两个高度耦合的变量整合进同一计算框架,而非单纯增加公式复杂度。



CLSM精确测量各向异性SWR的实践

CLSM测量原理与三维重建优势

CLSM利用共聚焦针孔只接收焦平面反射光,实现光学切片。将SOI波导样品倾转至近90°,侧壁正对物镜,单次扫描即可同时获取水平和垂直方向的表面轮廓。

与接触式探针相比,CLSM的非接触特性在纳米级测量中优势突出——光子不会在样品表面留下机械划痕,测量本身不引入额外误差。

实测数据解读

对脊宽4 μmSOI波导样品进行CLSM测量,得到水平方向平均粗糙度22 nm垂直方向23 nm。将该组数据代入式,TE和TM模式的散射损耗计算值均位于4.5~5.0 dB/cm区间

粗糙度测量对扫描参数敏感。在20 nm量级尺度上,扫描步长过大会平滑掉高频起伏分量,步长过小则噪声升高使RMS读数虚高。参数优化和重复性验证至关重要。



数值仿真与F-P腔实验验证

SWR与损耗关系曲线(TE/TM对比)

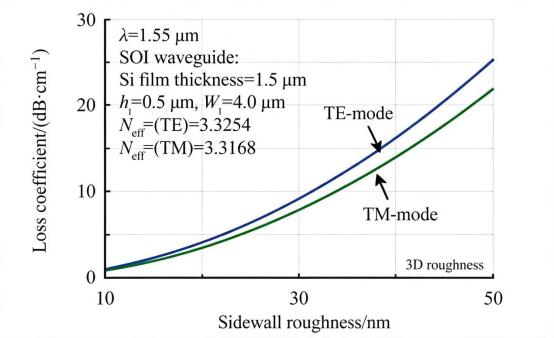

SOI波导在TE和TM模式下OPL系数a3D与SWR的数值模拟

实验验证采用F-P腔温度调制法:将波导样品两端抛光形成法布里-珀罗谐振腔,通过温度改变有效折射率使谐振峰移动,记录透射极大值和极小值,利用精细度公式反推传输损耗。

仿真结果显示,TE模式的散射损耗始终高于TM模式,且差值随粗糙度增大而扩大。在22 nm/23 nm条件下,两种模式的计算损耗均约5.0 dB/cmTE模式对侧壁粗糙度更为敏感,与导模场在侧壁边界的分布特性一致。

实验损耗与计算值高度吻合

F-P腔法测得两个温度调制周期的损耗分别为4.2184 dB/cm和4.3125 dB/cm,均值4.265 dB/cm,与模型预测区间4.5~5.0 dB/cm吻合良好。

Vlasov等(2004)和Boeuf等(2016)报道的高品质SOI波导相比,该批样品损耗仍有下降空间。仿真趋势表明,侧壁粗糙度控制在20 nm以下时散射损耗明显回落。需注意这一阈值针对微米级脊宽、标准SOI折射率差结构成立,更窄波导或不同刻蚀工艺需重新标定。



激光共聚焦显微镜应用价值

CLSM的三维各向异性测量能力同样适用于MEMS高深宽比侧壁晶圆键合界面起伏刻蚀槽道形貌检测非接触、可量化的三维数据在这些场景中不可或缺。

工业级激光共聚焦显微镜将形貌重建与粗糙度分析集成于同一平台,覆盖侧壁深槽台阶等多种形貌类型,在研发和量产阶段均有明确的工程价值。

侧壁粗糙度的精确测量和建模,是硅光器件工程化的重要环节。本次研究提供了一条自洽路径——CLSM三维粗糙度测量、各向异性Payne-Lacey修正、F-P腔实验验证,三者相互印证。工艺调试中遇到损耗偏高时,从侧壁的三维形貌入手,往往能快速锁定优化方向。

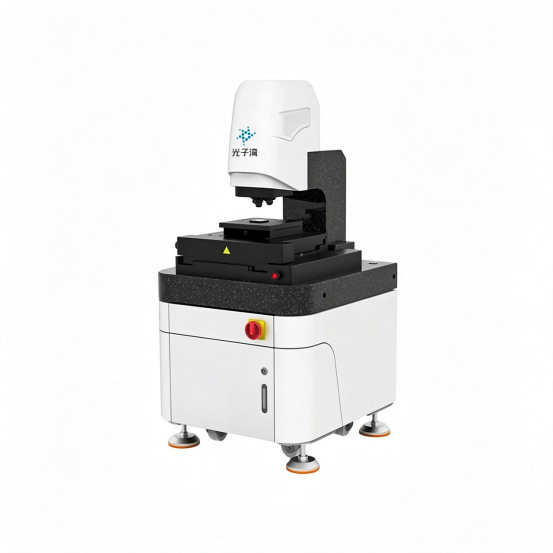

光子湾3D共聚焦显微镜

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面,可应对多样化测量场景,符合ISO25178标准测量,能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务,提供值得信赖的高质量数据。


技术支持:199-6293-0018

l 超宽视野范围,高精细彩色图像观察

l 提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术

l 采用针孔共聚焦光学系统,高稳定性结构设计

l 提供调整位置、纠正、滤波、提取四大模块的数据处理功能

光子湾共聚焦显微镜以原位观察与三维成像能力,为精密测量提供表征技术支撑,助力从表面粗糙度与性能分析的精准把控,成为推动多领域技术升级的重要光学测量工具。
