表面形貌如何影响绝缘轴承陶瓷涂层微动磨损
绝缘轴承外圈上的陶瓷涂层，在高速轨道交通和电机设备里长期承受微动磨损。振幅只有几十微米，看上去微不足道，但反复的局部滑移会一点一点削弱绝缘性能，缩短设备寿命。表面形貌的影响比想象中大得多：粗糙度变化带来的接触应力差异，关系到磨损速度。同样一块氧化铝涂层，磨削和抛光参数不同，抗磨损能力可能差出一个数量级。所以，把涂层表面形貌搞清楚、优化到位，是提升轴承可靠性必须解决的问题。光子湾3D共聚焦显微镜正是面向此类微观结构检测需求，通过光学切片、Z轴扫描以及三维重建技术，对材料表面形貌进行精细化分析，为陶瓷涂层、精密零件以及微纳结构研究提供检测支持。
绝缘轴承外圈涂层以45钢为基底，等离子喷涂沉积氧化铝陶瓷层。喷涂态表面粗糙度偏高，得靠磨削和抛光来处理。砂轮粒度不同，材料去除方式也不同：100#粗砂轮加工后，表面以脆性断裂为主，Ra值约2.3μm，延性形貌占比约42%；

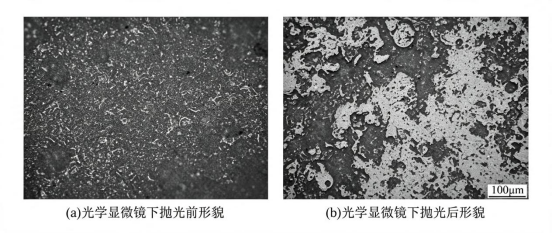

试件抛光前后的表面形貌
换成400#细砂轮、降低磨削深度，Ra值降到约1.3μm。再往下走，分阶段抛光（金刚石抛光膏W2.5→W1.5→W1.0），延性形貌占比能到65%左右，Ra值约0.66μm，表面呈现致密平整的延性特征。

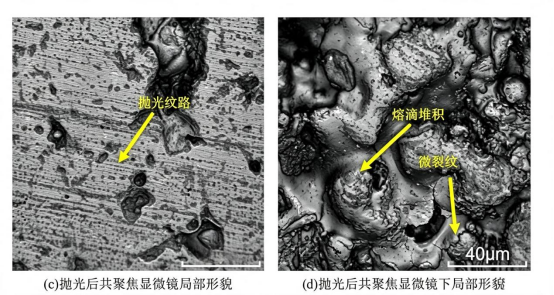

40μm试件抛光前后的表面形貌
不过有个容易忽略的问题：不经过磨削直接对喷涂态涂层抛光，局部确实也呈现延性形貌，但Ra值仍高达4.4μm左右，抛光死角和熔滴残留让实际抗磨损能力大打折扣。所以评价涂层质量不能只看粗糙度数值，延性形貌的覆盖比例也得看。
接触式轮廓仪只能获取线粗糙度，微动磨损需要的三维形貌信息它拿不出来。共聚焦显微镜通过光学切片逐层采集高度信息，重建三维模型，横向分辨率0.12μm，高度分辨率约6nm，全程非接触，涂层表面不受损伤。
实际检测时，设备沿Z轴扫描获取高度矩阵，然后计算Sa（面粗糙度均值）、Sq（均方根粗糙度）和Sz（十点峰谷高度）等参数。单一Ra值只能告诉你"平均多粗糙"，而这套参数还能同步反映峰谷分布和纹理走向——告诉你"粗糙集中在哪儿、沿什么方向排列"。做微动磨损分析，这些信息远比一个Ra值有用。
实验在Rtec FFT-M1高频试验机上进行，上试样为Φ10mm硬质合金球，下试样为不同形貌的氧化铝涂层试件。法向载荷80N，频率10Hz，累计12,000次循环，位移幅值设定10μm、20μm、40μm、60μm四档。

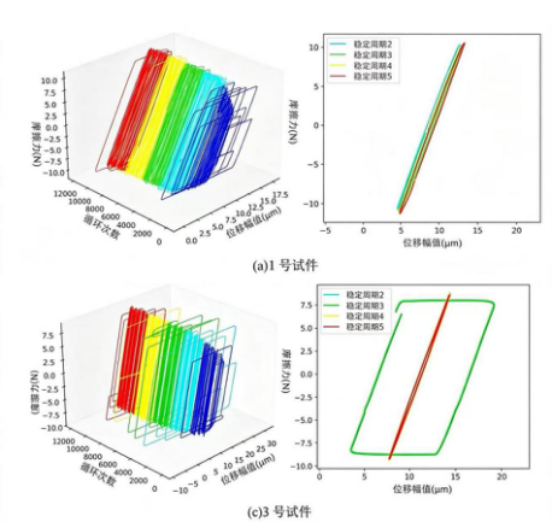

10μm 位移幅值下不同试件的微动循环图
小位移幅值（10μm）下四种试件磨损都比较轻微，粗糙度最高的1号试件（Ra=2.3μm，脆性为主）和磨削后抛光的3号试件（Ra=0.66μm，延性为主）差距不大。但位移幅值到40-60μm后，差距一下子拉开了：脆性形貌试件出现大面积材料剥离，摩擦系数波动剧烈；延性形貌试件只有轻微磨痕，摩擦系数全程平稳。

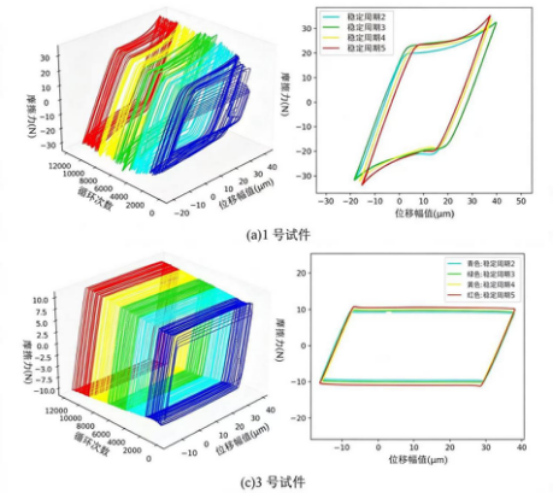

60μm 位移幅值下不同试件的微动循环图
还有个趋势值得留意：位移幅值增大过程中，粗糙度对磨损的放大效应逐渐趋于饱和。振幅越大，滑移区占比就越有可能取代表面粗糙度，成为磨损的主导因素。换句话说，形貌优化的边际收益不是恒定的——低振幅工况下收益最大。

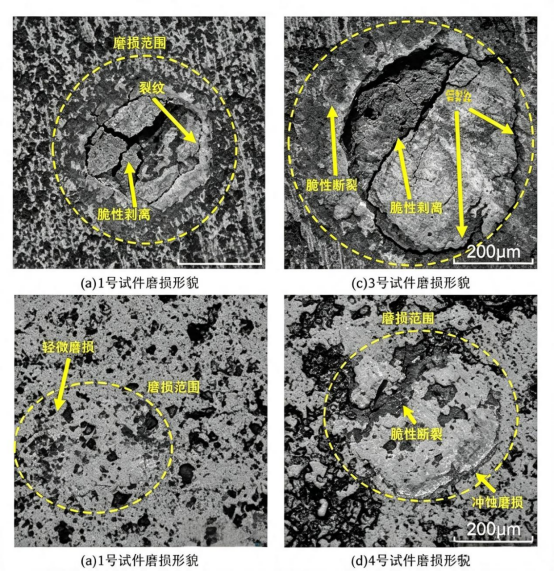

60μm 位移幅值下不同试件微动磨损后的表面形貌
这些结论用到工程上很直接：精密工况下运行的绝缘轴承（比如高速列车牵引电机轴承，振幅通常较小），靠三维形貌优化来抗磨损，投入产出比最高。合理的磨削与抛光组合能降低磨损速率，延长绝缘性能稳定窗口。但冲击载荷大、振幅高的场景里，拼命追求表面抛光收益有限，不如把精力放在润滑优化或结构设计上。
ABAQUS里用Python脚本导入实测三维形貌数据，建立粗糙面接触模型，UMESHMOTION子程序模拟磨损演化。仿真结果和实验对得上：应力集中区域对应实际磨损起始位置，粗糙度增大引起的接触应力集中，是磨损加深的主要原因。
表面形貌决定了绝缘轴承陶瓷涂层在微动磨损下的表现。把延性形貌比例控制住、工况特性匹配好、三维形貌分析手段用起来监控工艺，涂层服役寿命就能延长。下一步该往哪儿走？主动表面织构化是个有意思的方向——在涂层表面构建规则微沟槽阵列，把"随机"粗糙度变成"预设"的功能形貌，微动磨损调控也许能从中找到新的突破口。
