LSCM、双光子、STED、FED——四种点扫描技术的三维形貌检测方法
半导体制造进入3nm节点后，200 nm的光学衍射极限已成为检测瓶颈。根据阿贝公式d=0.61λ/NA，传统显微镜分辨极限在200 nm左右。结构复杂化时，单纯提高放大倍数已无法获取高度信息，工程人员需要Z轴三维数据。光子湾3D共聚焦显微镜正是在这种需求下进入工业检测视野。它将激光共聚焦与点扫描成像结合，逐点采集样品深度的光学响应，经算法重构出三维表面模型。

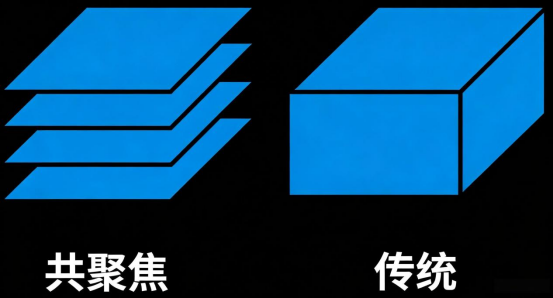

三维成像原理图
微结构复杂度已超出二维处理范围。3nm节点晶圆上，0.5nm的RMS粗糙度波动就可能引发栅极氧化层击穿。宽场显微镜面照明导致信号串扰、信噪比恶化，厚样品焦平面外信息被完全淹没。
非接触检测需求也在攀升。精密器件不允许物理划痕，触针式轮廓仪直接出局。Mordor Intelligence 2026年报告显示，半导体和新能源材料领域对三维形貌测量采购增速明显。
工业现场需要的不只是"看得更清楚"，而是"量得更准"。没有Z轴分辨能力，放大倍数再高也只是看到同样模糊的平面——点扫描技术在光学切片层面给出了出路。

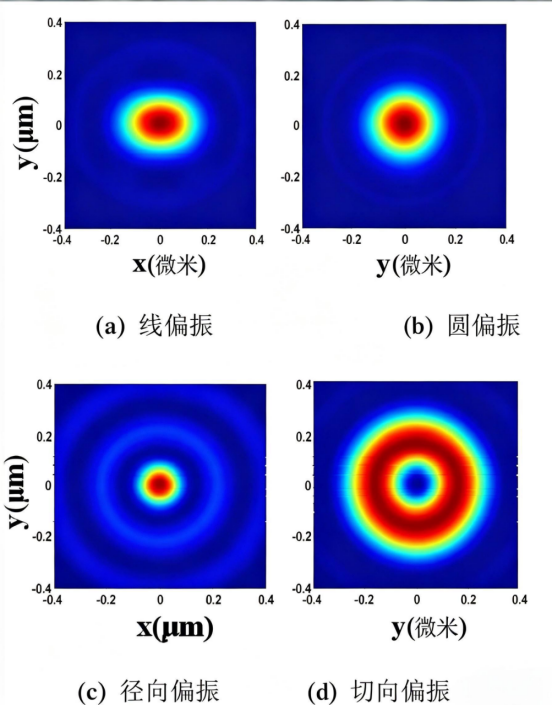

不同偏振态照明点扩散函数
点扫描思路并不复杂：用物镜把激光会聚成衍射受限光斑投射到样品表面，扫描机构逐点移动光斑记录返回信号。数据点足够密时，算法就能拼回成图像和三维结构。
宽场显微镜一次性照亮整个区域，速度快但不同深度信号同时进入探测器，干扰严重。点扫描每次只照亮一个点，串扰大幅减小，代价是逐点扫描比面成像慢。
激光经物镜会聚后在样品表面落成衍射受限光斑，光斑尺寸决定横向分辨极限。扫描机构移到下一位置：横向靠振镜，轴向靠压电纳米平移台，好比纳米级探针在表面逐点"行走"。

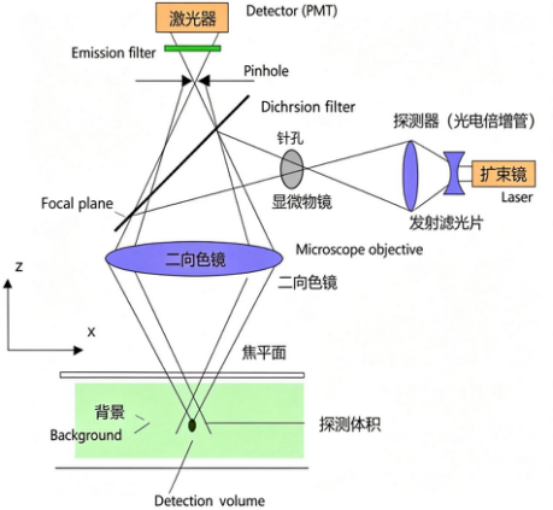

共聚焦显微镜原理图
激光共聚焦显微镜在工业三维检测中应用最广，关键在于光路中增加了针孔。激光经物镜聚焦到样品表面后，反射光沿原路返回，针孔筛选掉离焦信号，只放行焦平面附近的反射光，赋予系统"光学切片"能力。
针孔平面与物镜焦平面共轭，只有焦平面反射光才能高效穿过，离焦信号被大幅衰减。背景噪声随之降低，对比度和轴向分辨率同步提升，工程师借此将不同深度的异常逐层分离。
在四种技术中，激光扫描共聚焦是工业现场"默认选项"：在二维观察和三维测量上都够用。半导体缺陷排查、零件形貌分析、微结构尺寸评价、粗糙度量化——LSCM基本都能覆盖。

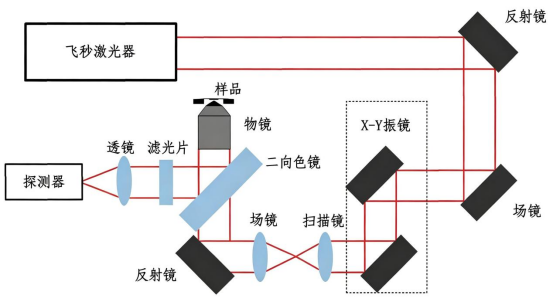

双光子扫描显微镜示意图
双光子扫描显微镜需要两个长波长光子同时到达同一点才能触发荧光，激发只发生在焦点附近极小体积内。探测深度可达1mm，但多数工业样品不透明，这是推广受限的主要原因。

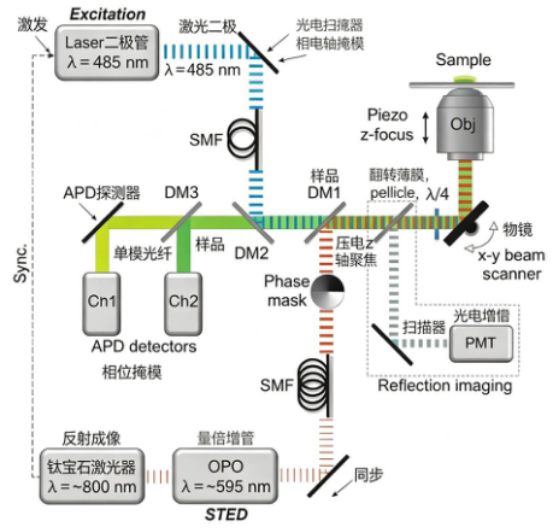

STED 显微镜光路图
STED用环形损耗光把荧光发光区域边缘"削掉"，只留中心更小的发光点，突破衍射极限。理论分辨能力可达几十纳米，但损耗光功率高、有光漂白风险、维护成本远高于普通共聚焦。

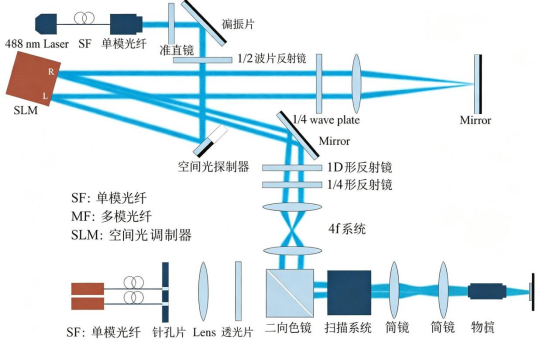

FED 光路图
FED用实心和空心两种光斑照射样品，对两路信号做差分处理，提取更高频的空间信息。分辨率提升明显且光毒性可控，但光斑中心必须严格重合，漂移会引入误差。
综合来看，大多数工业场景下基础激光扫描共聚焦仍是性价比最高的选择——STED和FED精度更优，但速度和维护成本是硬约束；双光子在非透明样品上几乎没有用武之地。
3D共聚焦显微镜的技术核心是点扫描加针孔筛选——前者逐点采集样品深度方向的光学响应，后者滤除离焦信号，二者结合实现光学切片与三维表面重构。四种技术中，激光扫描共聚焦适用面最广，是多数工业场景的通用选择；双光子探测深但受限于样品透明度；STED和FED精度更高，但速度与维护成本构成硬约束。

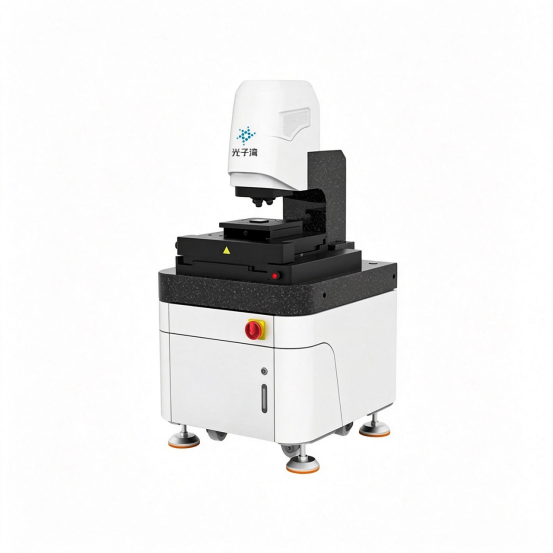

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
