共聚焦显微镜如何支撑微透镜阵列热压成形质量控制
一块微透镜阵列样品，放在显微镜下看起来可能看不出问题。但装进光学系统后，聚焦偏移、光能分布异常甚至成像质量下降都可能发生。问题不在肉眼可见的表面，而藏在微米级的结构误差里——透镜高度差几微米，曲率偏几个百分点，光线传播路径就变了。
热压成形出来的阵列，模具复制了多少、材料填没填满、表面有没有缺陷，光靠看答不上来。光子湾共聚焦显微镜用光学切片做非接触三维扫描，把微结构的高度、轮廓和缺陷直接拍成数据图。

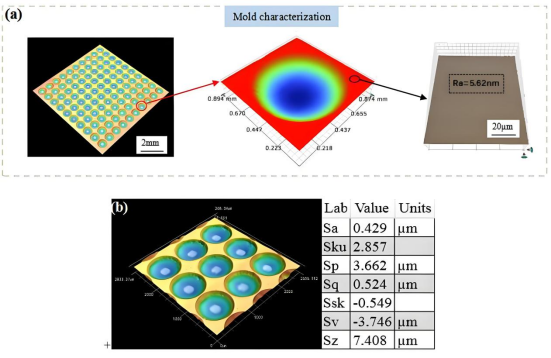

(a) 微透镜阵列模具表面质量表征；(b) 局部 3×3 微透镜阵列模具表面质量表征
微透镜阵列在AR/VR显示、手机摄像和光通信模块中用于光束整形、能量分布优化和光路耦合。这种器件有个特点：结构越小，对误差越敏感。
做传统光学元件，几十微米的误差也许还能接受。到了微透镜阵列上，单个透镜的高度、曲率差一点，整组阵列的光学性能就受影响。
制造时把PMMA或玻璃加热到能流动的状态，压进模具微结构成形。PMMA玻璃化转变温度约105℃，模压温度需在其以上20-30℃区间，材料才处于适合填充的粘弹性状态。

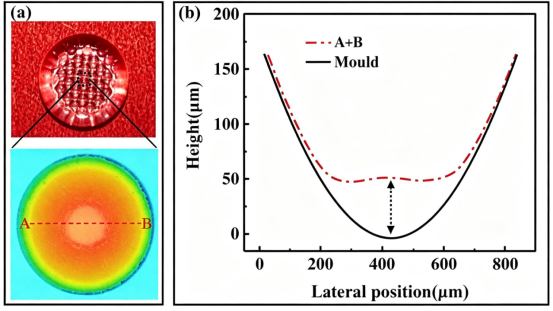

(a) 热压温度为 100C 时的非球面微透镜阵列及与局部共聚焦激光显微镜图；(b) 模压温度为100C 时，非球面透镜轮廓与模具轮廓对比曲线；
热压成形要调的参数主要有三个：模压温度、模压压力和保压温度。怎么搭配，直接决定材料能不能填满模具。
以PMMA阵列正交试验为例，通过三因素三水平正交表分析了参数组合对复制效果的影响。模压温度低于PMMA玻璃化转变温度时（如100℃），填充率不足70%；130℃、400N条件下，透镜轮廓与模具基准最大偏差约4μm。保压温度降至50℃时弹性回复基本消除。温度过高时PMMA内部容易产生气泡，脱模时还可能与模具粘附。
换种材料、换套模具，参数窗口就变了。参数调完，得用三维形貌测量来验证。

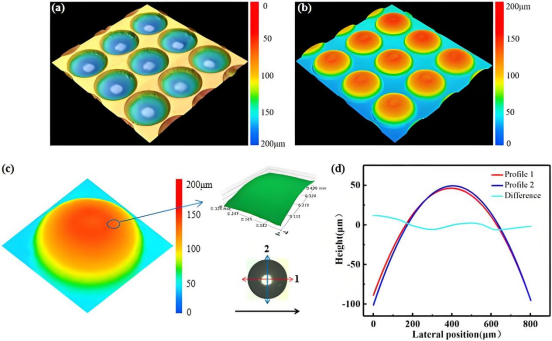

填充率是检测的首要指标——成形透镜实际高度占模具设计高度的百分比。单看局部容易漏判，所以用共聚焦显微镜对整个3×3阵列做光学切片扫描，一次覆盖全场。
扫描完拿到完整表面形貌数据，可提取单透镜高度、阵列高度分布、径向截面轮廓和异常区域。
三维数据到手后，截取单个透镜径向截面，拿实测高度跟模具基准一比，复制率直接出来。研究就是用这个方法锁定了PMMA在130℃附近的最佳成形区间。结果还能导出做仿真比对，同一块样品反复测试数据可追溯。
方法不是万能的。高深宽比结构下边缘光散射会带进误差，得配合白光干涉仪做局部校准。实测中共聚焦显微镜对弧面凹陷有噪声干扰，两种仪器配合更好。
精密光学元件表面容不得半点划痕。非接触测量把风险降到最低。
微透镜阵列表面光洁度要求高，PMMA等聚合物材料硬度又低。接触式探针的压力可能划伤表面，甚至改变微结构状态。
共聚焦显微镜扫描完全避开物理接触，对PMMA和红外玻璃这类较软材料特别合适。批量检测时一套系统处理多批样品，不用频繁更换耗材。
光学检测准确性直接决定良率。选设备要在分辨率和通量间找平衡——精度够用，但扫太久也不行。

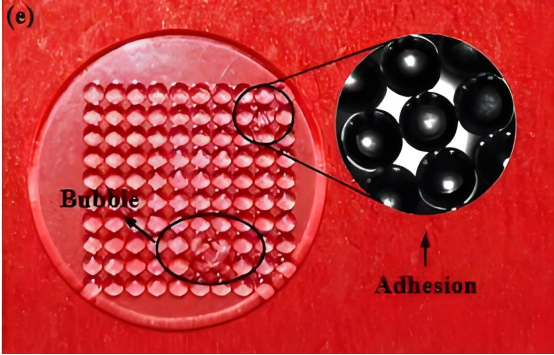

PMMA 内部会产生气泡
缺陷看不清，工艺没法收口。共聚焦显微镜把气泡、粘连、裂纹、变形拍成图，方便看出哪种缺陷、在哪个位置、多严重，表面结构一目了然。
扫描图里，气泡表现为局部凸起或空洞，粘连拉伤是不规则撕裂。将共聚焦显微镜和白光干涉仪数据对照，发现规律：模压温度偏高气泡增多；保压不足回弹变形加剧。
检测结果出来后，调参数就有了依据。不过方法也有边界：阵列密度高或材料对激光不敏感时，数据可能有偏差，需配合其他仪器校准。
微透镜阵列制造中的三维检测技术，正在把热压成形从经验驱动转向数据驱动。共聚焦显微镜和白光干涉仪让填充率量化、三维形貌测量和表面形貌检测变得日常可靠。它们帮团队更快找到参数窗口，也为下游应用筑牢质量基础。

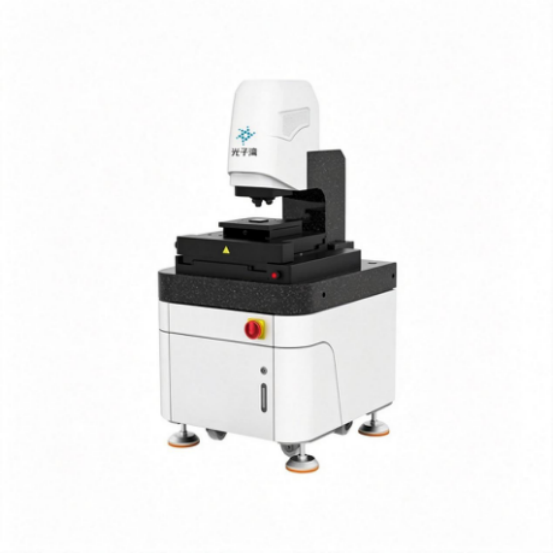

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
