微纳结构非接触表征：五种表面粗糙度测量方法对比
半导体芯片特征尺寸进入3 nm节点后，晶圆表面0.5 nm的RMS粗糙度变化即可能导致栅极氧化层击穿电压下降约15%。当检测对象进入亚微米尺度，触针轮廓仪和AFM的机械损伤风险不容回避，非接触光学测量由此成为主流。从检测原理看，散射法基于镜面反射强度与粗糙度的指数关系；白光干涉法利用低相干性获取纳米级高度差；共聚焦显微镜通过空间针孔滤波实现层析重建。光子湾共聚焦显微镜的三种方法在速度、分辨率和适用场景上各有侧重，但工程选型缺少横向参照。
微纳结构影响物体表面摩擦力
微纳检测的难点不在于"有无缺陷"，而在于定量回答尺寸、深度和空间位置。CMP后晶圆在线检测需不低于20片/小时的扫描速度并保持亚纳米灵敏度；精密轴承加工中，Ra从0.05 μm升至0.12 μm即令千小时磨损量增大近3倍。这些案例说明三维形貌参数比单一Ra值更贴近真实性能预判。传统接触式方法的纵向分辨率虽高，但对薄膜和微结构存在损伤风险，非接触光学方法因此成为优先路径。目前技术路线主要包括散射测量、干涉测量和共聚焦层析三类。

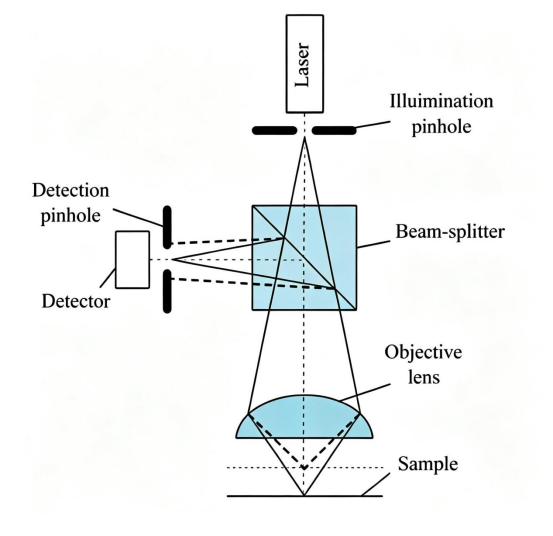

共聚焦法测量表面粗糙度原理图
共聚焦显微镜利用照明与探测针孔共轭关系滤除非焦面信号，逐层扫描重建三维形貌。NA=0.95、针孔1 Airy Unit时轴向响应半高宽约0.8 μm，重心算法可将Z轴重复性推至10 nm以下。对深宽比超3:1的沟槽及透明多层膜样品，共聚焦的侧壁信号采集和层析能力优于白光干涉法，其核心价值在将视觉信息转化为定量数据。

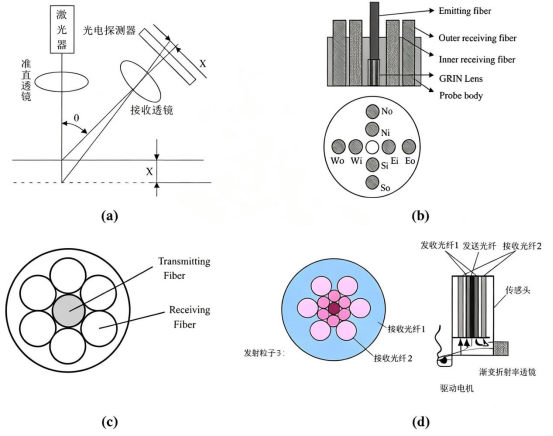

(a) 激光三角法测量表面粗糙度原理示意图(b) 双层十字交叉型粗糙度传感器光纤探头结示意图(c)环形光纤束粗糙度传感器端面结构示意图(d)反射调制型孔内粗糙度传感器结构示意图
散射法通过分析粗糙表面的角分辨散射分布反推表面统计参数，理论依据为Beckmann和Spizzichino的标量散射模型：
Is(θ)=I0R(θ)exp[−(4πσcosθ/λ)2]
其中Is为散射光强，I₀为入射光强，σ为RMS粗糙度，λ为入射波长。可见光波段（532 nm）下，散射法对σ≈5–150 nm范围响应灵敏，单点采集约0.5 ms，比AFM快约两个数量级。
局限在于测量结果为模型拟合值，材料光学常数未知时需标准样品重新校准，由此引入的不确定度可达总误差30%以上。该法适合材料体系已知、通量要求高的产线在线检测。

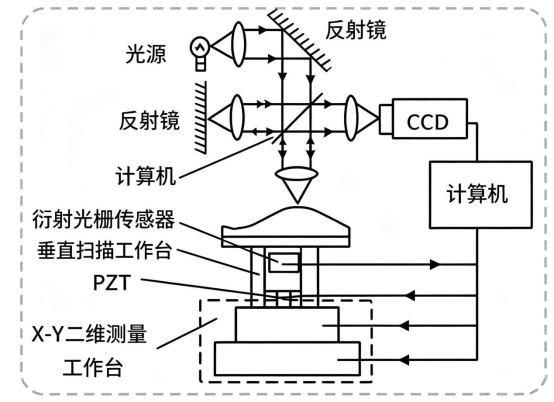

垂直扫描白光干涉法测量表面粗糙度原理图
白光干涉法以宽带光源短相干长度为"门控"，通过PZT垂直扫描记录干涉包络峰值重建三维轮廓。NA=0.55的Mirau型物镜下纵向重复性优于0.1 nm，但PZT扫描非线性误差未校正时偏差可达±15 nm——采用电容传感器闭环反馈后可降至±1 nm以内。环境振动中的低频分量（1–30 Hz）会降低条纹对比度，因此该法对隔振条件要求较高。
散斑法利用相干光经粗糙表面散射形成的随机干涉图样与微结构的统计关联进行检测。光路简易、无需精密扫描，适合在线振动环境下的相对变化监测。但散斑受光源相干性、表面光学常数和机械稳定性多重制约，绝对粗糙度量化的精度有限，目前多用于趋势判断和特定研究场景。
深度学习使计算机视觉在微米级以上缺陷自动分类中效率突出，但工业相机横向分辨率限于2–5 μm，不足以分辨纳米级起伏。实践中多以前端粗筛配合共聚焦或干涉模块构成分级检测流程。
粗糙度仅覆盖纵向维度。对各向异性加工表面，纹理方向同样影响性能。传统二维图像呈现纹理分布，却无法描述高度变化。光纤辅助共聚焦技术可同步获取纹理方向和三维形貌信息。在片上等离激元器件中，±10 nm的槽宽误差即可使SPPs传播偏离设计方向——表征精度直接参与工艺迭代，检测不再只是合格判据，而是优化闭环中的一环。
五种方法对应不同的工程取舍：散射法以速度见长；白光干涉法在亚纳米纵向分辨率上表现均衡；共聚焦法填补了深沟槽和透明多层膜场景的空白；散斑法在非理想环境中提供轻量化方案；计算机视觉在缺陷分类效率上具有互补价值。
实际选型应从检测目标、样品特征和通量三者综合权衡，设备参数只是参考维度之一。

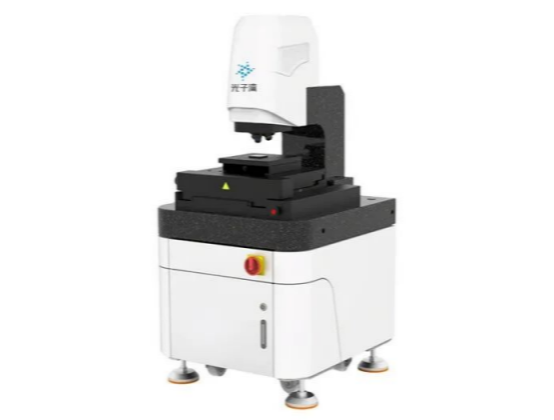

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
技术支持：199-6293-0018
l 超宽视野范围，高精细彩色图像观察
l 提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术
l 采用针孔共聚焦光学系统，高稳定性结构设计
l 提供调整位置、纠正、滤波、提取四大模块的数据处理功能
光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
