共聚焦成像核心原理：针孔、PSF与三维形貌测量技术
传统光学方法受阿贝极限制约，可见光下理论分辨率约150nm，微细结构辨识常常力不从心。工业检测对快速、非接触测量需求持续增长。激光共聚焦显微镜借助光学针孔进行共轭滤波，从采集链路中剔除离焦光。PSF分析表明，其轴向响应曲线主峰尖锐、旁瓣更低，分辨率随之提升。光子湾3D共聚焦显微镜的定位不在追求更高倍率，而在于打通从微观观察到尺寸评价的测量链路，面向半导体、3C电子和精密零部件检测输出可量化数据。
1873年，恩斯特·阿贝提出衍射极限理论，为光学显微系统设定了分辨能力的物理边界。其关系式为：
d = λ/(2NA)
其中，d为横向分辨距离，λ为光源波长，NA为物镜数值孔径。
提高NA或缩短波长均能改善分辨能力。但在可见光波段，即便使用NA约1.4的高性能物镜，理论分辨率仍被限制在150nm量级。
对常规观察而言这一限制影响不大。但在半导体晶圆、PCB焊盘形貌及精密加工表面检测中，纳米级缺陷、焊球高度偏差、铜箔粗糙度波动都可能向后续工序传导，影响良率。宽场显微镜同时接收焦面与离焦面信号，杂散光叠加使微小结构对比度衰减，难以满足工业检测要求。
共聚焦技术不谋求突破衍射极限本身，而是在信号采集端引入空间滤波，提高有效信号在总采集信号中的占比。

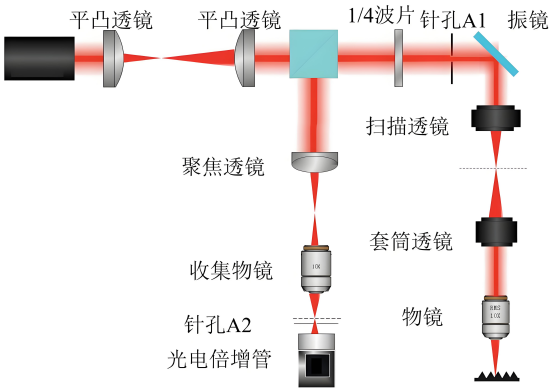

共聚焦显微系统
普通显微镜接收的是整个深度范围内的返回光信号，焦平面信息与不同深度的离焦信号混杂叠加，导致图像清晰度下降。
共聚焦系统采用点照明与点探测架构。激光准直后进入扫描模块，经物镜会聚至样品表面。反射光沿原光路返回，经检测针孔后进入探测器。
照明点、样品扫描点与检测针孔三者构成光学共轭关系——仅焦平面信号能穿过针孔，离焦面杂散光被针孔拦截。
这一共轭滤波机制在信号采集阶段即剔除无效信息、提升信噪比，其效果并非依赖单纯放大倍率提升。

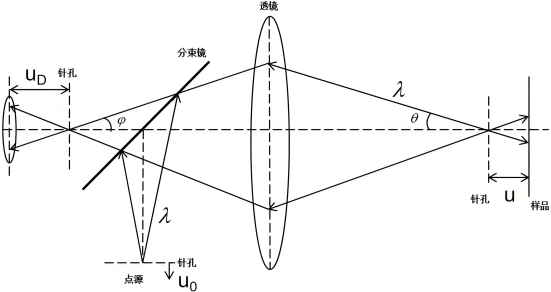

共聚焦归一化原理图
共聚焦系统分辨能力不仅与光学倍率相关，更受点扩散函数约束。理想状态下点光源经光学系统后成像为几何点，但光波动性使实际像斑发生空间扩展，形成分布光斑。
该光强分布即为点扩散函数。共聚焦成像强度可用系统响应函数描述：
I(vx, vy) = |∫ h(u, vx, vy)·h(u+vxD, vy−vyD) du|²
其中，h为系统幅度点扩散函数，表征光学系统对点光源信号的响应特性。

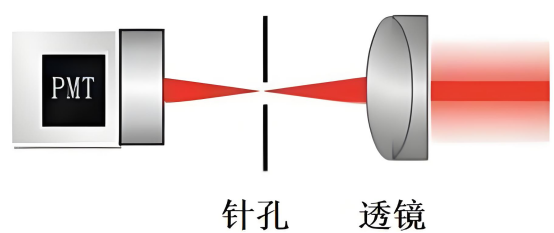

针孔位置
针孔尺寸经优化后，系统轴向响应曲线趋于集中，主峰突出、旁瓣受抑制，轴向分辨能力由此获得改善。
根据现有的实验数据表明，在600μm×400μm扫描范围实现了横向分辨率约500nm，轴向分辨率优于60nm。

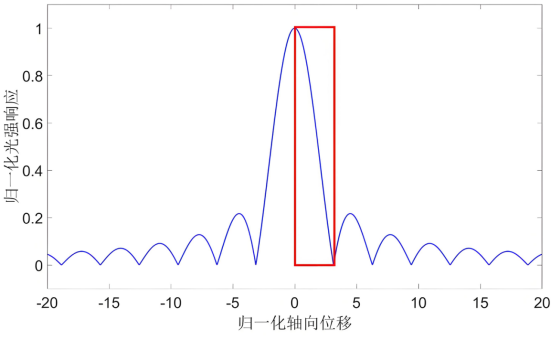

探测器对点源信息的归一化响应曲线
共聚焦显微镜的3D表面形貌测量能力很大程度上源于焦深特性。焦深指样品沿光轴移动时系统仍保持清晰成像的轴向范围，与波长、折射率及NA相关，近似表示为：
DOF ∝ λn/NA²
其中，λ为波长，n为折射率，NA为数值孔径。提高NA可缩小焦深、增强轴向分辨，但对样品平整度和系统稳定性提出更高要求。利用激光焦深特性直接获取轴向深度信息，以焦深扫描替代精密Z轴位移台，在保持分辨能力的前提下简化系统结构。
该方案实测数据：单次三维成像周期缩短至5.4s，以传统精密位移台方案为基线，硬件成本降低约65%。
对于半导体晶圆、PCB板及高精密零件，这种非接触测量从根本上避免了探针接触可能造成的表面损伤。
共聚焦技术的核心价值在于将检测从"图像观察"推进到"数据测量"——阿贝衍射极限界定了传统成像边界，针孔滤波解决了离焦干扰，焦深特性与PSF模型为3D定量表征提供了物理基础。

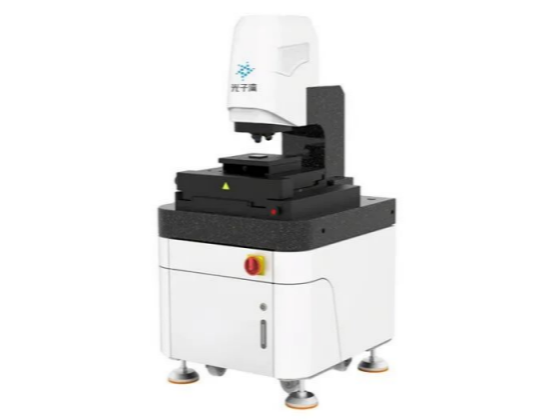

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
技术支持：199-6293-0018
l 超宽视野范围，高精细彩色图像观察
l 提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术
l 采用针孔共聚焦光学系统，高稳定性结构设计
l 提供调整位置、纠正、滤波、提取四大模块的数据处理功能
光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
