轮廓法表面粗糙度幅值参数分析与工程意义研究

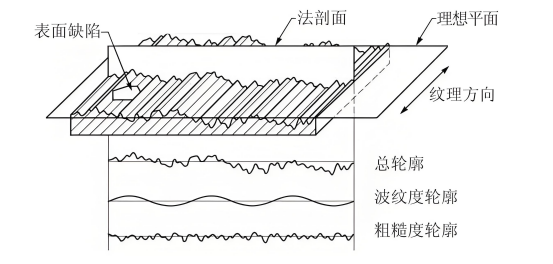

同一类零件加工后，粗糙度Ra满足设计要求，但实际运行中仍出现早期磨损或噪声异常。这种“指标合格但性能失效”的情况在工程现场并不罕见。GB/T 3505—2009标准指出，表面结构评价不仅涉及高度信息，还包含分布特征。但实际设计体系中，Ra仍然占据主导。光子湾3D共聚焦显微镜可将二维评价升级为三维量化，不仅满足标准要求，还能测量表面粗糙度的准确参数。

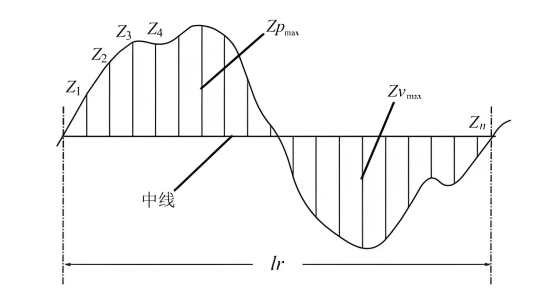

表面轮廓测量时，探针或光学系统采集一系列纵坐标值，经滤波后形成粗糙度轮廓。Ra即轮廓算术平均偏差，计算取样长度内绝对值的平均。公式为：
Ra = (1/lr) ∫|Z(x)| dx，
其中lr为取样长度。实际采样时近似为各点绝对值的平均值。
Rq以均方根偏差描述离散程度：
Rq = √[(1/lr) ∫Z²(x) dx]
。其对极端值更敏感，常用于需精确分布范围的场合。
Rsk（轮廓偏斜度）捕捉不对称性：
Rsk = (1/Rq³) × [(1/lr) ∫Z³(x) dx]。
负值表示深谷突出，正值则高峰更明显。

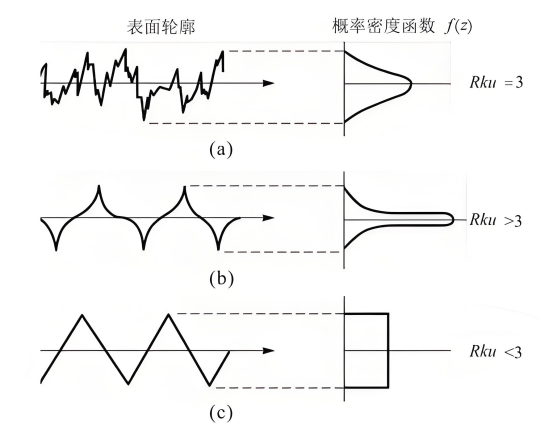

Rku（陡度）反映峰态：
Rku = (1/Rq⁴) × [(1/lr) ∫Z⁴(x) dx]。
值接近3时接近正态，大于3更尖锐，小于3更平坦。
工程上各参数各有侧重：Ra适合快速判断整体高度，Rq能揭示离散特征，Rsk和Rku则指向分布形状。
从统计学看，表面轮廓可视为随机变量Z(x)的分布结果。
Ra对应一阶矩，反映集中趋势；Rq对应二阶矩，反映波动强度；Rsk对应三阶矩，刻画偏移方向；Rku对应四阶矩，描述分布尖锐程度。

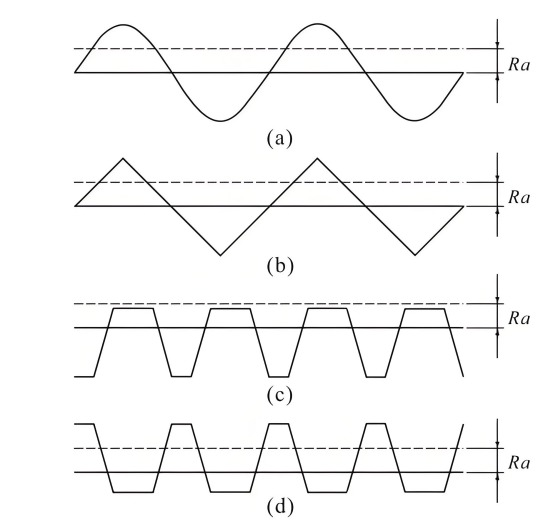

工程中容易忽视的是：Ra相同的两个表面，Rq与Rsk可能完全不同，这种差异往往决定接触行为的稳定性。
以轴承滚道为例，即便Ra满足设计要求，若Rsk偏正、峰结构占主导，则更易发生局部应力集中，缩短疲劳寿命。
普通精度结构件的联接面、配合面多为切削加工，轮廓基本对称。Ra即可满足，它利用了全部采样点，计算直观。
高性能功能表面则不同。内燃机缸套平台网纹，终加工后Rsk常落在-0.8到-3.0区间，这直接关系油膜保持和磨合。单用Ra容易误判，建议Rq与Rsk联合评价。
数控机床导轨和摩擦面同理。导轨粗糙度需平衡刚度和耐磨，负偏Rsk有助于稳定润滑层。超精加工件如光学镜片，更关注峰谷控制范围，Rq或Rz能更好地描述实际分布。
关键在于匹配工况。不同条件下，分布特征往往比单纯的平均值更决定性能表现。
传统轮廓法基于二维截面测量，信息维度受限于单一方向，难以完整反映复杂表面结构。
激光共聚焦显微镜通过逐层扫描获取Z轴高度信息，可重建三维表面形貌，进而获得完整的高度分布函数。
以工业级共聚焦显微测量系统为例，其流程包括点云采集、三维重建及多参数统计计算。
与传统接触式轮廓仪相比，这类方法的优势在于数据维度的扩展，而非分辨率的提升。即从“线性测量”转向“面分布测量”。
在半导体晶圆检测、MEMS结构分析及精密涂层质量控制中，该方法已逐步成为主流技术路径。表面评价不能只看平均值，需兼顾分布特征。普通件Ra够用，功能表面倾向Rq+Rsk组合，非接触3D测量正使量化更便捷。

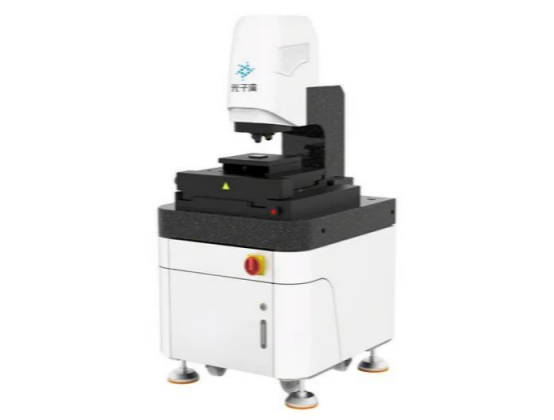

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
l 超宽视野范围，高精细彩色图像观察
l 提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术
l 采用针孔共聚焦光学系统，高稳定性结构设计
l 提供调整位置、纠正、滤波、提取四大模块的数据处理功能
光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
