超景深显微镜在BGA封装检测与焊球3D形貌测量中的应用
BGA（Ball Grid Array，球栅阵列）封装技术凭借高集成度和小型化优势，广泛应用于高端芯片和电路板组装。然而，这些焊球隐藏在封装下方，其焊接质量直接影响整机可靠性。传统检测手段往往难以全面捕捉焊球的三维特征，导致虚焊、开路等缺陷在后期才暴露。光子湾3D共聚焦显微镜作为一种非接触式精密光学工具，为工程师提供了焊球形貌测量的有效手段，帮助从源头把控质量风险。
BGA焊球阵列密度高，任何细微的高度偏差都可能引发问题。焊球共面性不足时，贴装过程中部分焊点无法良好接触，容易形成虚焊或开路。SMT贴装误差进一步放大这一风险：锡膏量不均或贴片位置偏移，都会让焊球在回流过程中出现塌陷或移位。传统二维检测在这里暴露明显局限。它只能获取平面图像，无法准确量化Z轴方向的高度差异。

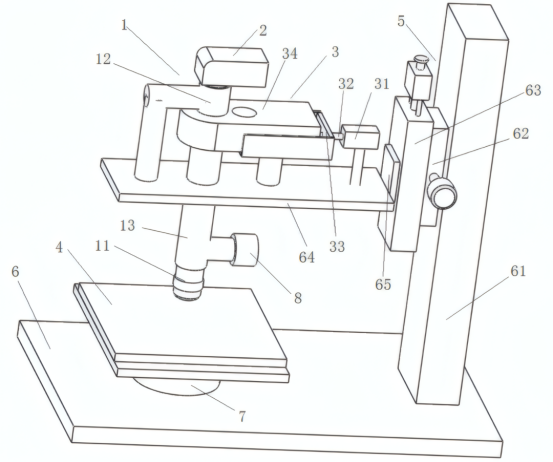

超景深显微镜利用精密 Z 向扫描机构，使物镜或载物台沿样品高度方向逐层移动，在不同焦平面位置连续采集图像序列。由于每一层图像只在对应高度区域最清晰，系统会根据边缘锐度、对比度或高频信息判断各区域的最佳焦点位置。
随后，软件将不同焦平面中最清晰的区域进行融合，得到一幅从高处到低处都清晰的超景深图像；同时根据最佳焦点对应的 Z 轴位置，计算样品表面的高度分布，重建出器件表面的三维形貌数据。
与传统二维显微成像相比，超景深显微镜不仅输出平面图像，还可以获得样品表面的高度信息，因此能够实现非接触式表面形貌测量与量化评价。
其关键区别在于：
二维显微镜主要输出灰度、颜色或投影信息；
超景深显微镜通过多焦面采集与焦点融合，输出全清晰图像和三维高度分布信息。
因此，它不仅可以“观察焊球”，还可以进一步“测量焊球高度、共面性和表面形貌”。

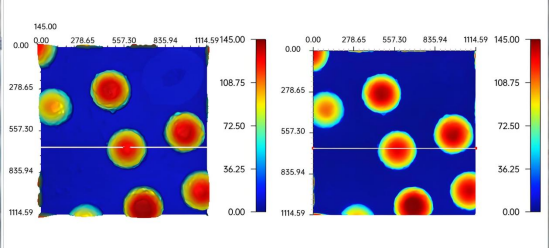

在BGA检测中，关键不在于单一尺寸参数，而在于多维度空间分布关系。
典型测量体系通常包括以下三个维度：

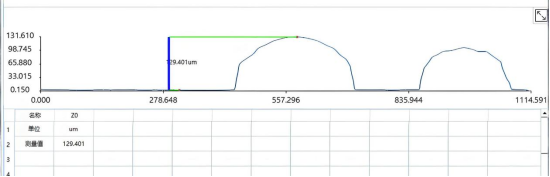

用于评估焊球在Z轴方向的实际位置，是共面性分析的基础数据。
反映焊料润湿均匀性及回流质量，对焊点稳定性具有间接影响。
用于描述焊球阵列整体平面一致性，是BGA可靠性分析的核心指标。在高密度封装结构中，Z向离散度相较单点尺寸，更能反映潜在失效风险。
在工程实践中存在一个典型现象：当平均值正常但分布离散度增大时，系统失效概率反而上升。
超景深显微镜在产线中的应用，通常不属于高频在线检测设备，而更偏向于工艺验证与质量复核工具。
主要应用场景包括：
用于验证BGA焊球的一致性，包括高度分布与几何稳定性。
用于评估焊球塌陷程度及润湿形貌变化，辅助判断回流曲线合理性。
通过对焊球形貌数据的分析，反向优化贴装压力、焊膏量及温度曲线参数。
BGA焊接检测的演进，背后是一个从被动检出到主动管控的理念转变。2D检测时代解决的是"能不能看到缺陷"，3D量化时代解决的是"能不能在缺陷造成损失之前把它拦下来"。两种思路导向成本结构完全不同的品质体系。

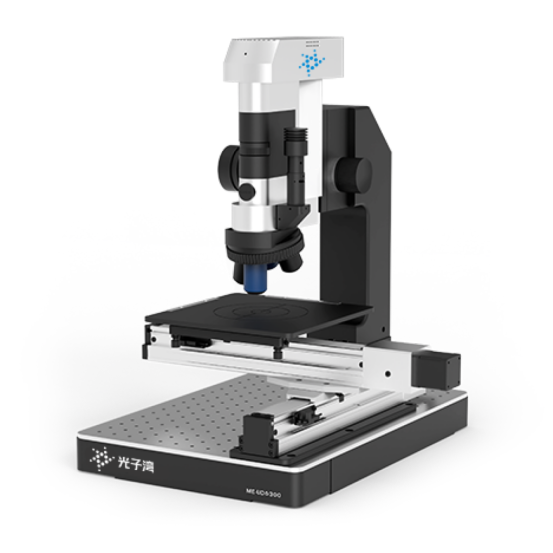

光子湾超景深显微镜用于对各种精密器件及材料表面进行亚微米级三维轮廓测量的检测仪器。与传统的光学显微镜不同，该设备拥有更大的景深、更广的视野、更高的放大倍率、更全的观测角度，足以应对各种极具挑战的观测场景。
l 超清数字成像器件，3840*2160 800W 像素超高速实时传输
l 多种HDR技术结合运用，实现亮区暗区真实呈现
l 先进的远心光学系统设计，保证真彩与锐利、低畸变图像质量
光子湾超景深显微镜以大景深、三位量化、无损高效的特点，可精准观测被摄物体的三维轮廓，为工艺优化提供数据支撑，是提升工艺质量从经验判断到数据驱动的关键一步。
