传统触针式粗糙度仪应用比非接触测量应用的广泛，但面对软质材料、复杂微结构和高精度表面时，材质会容易受到接触损伤、采样范围有限以及二维轮廓信息不足等因素影响，很难全面反映真实表面状态。随着半导体、新能源电池和精密加工行业对表面质量要求不断提高，光子湾激光共聚焦显微镜凭借非接触测量、高轴向分辨率和三维形貌重建能力，逐渐成为表面计量的重要工具。

表面粗糙度测量关键指标

传统用于表征物体表面二维轮廓的粗糙程度参数Ra（线粗糙度），是在一定测量长度l范围内，轮廓上各点至中线距离绝对值的算术平均值。计算公式为：

其中：l为测量长度，y为各点至中线距离绝对值，x为测量距离。

而用于表征物体表面三维形貌的粗糙程度Sa（面粗糙度），则是基于区域形貌的评定参数，表示相对于表面的平均面，各点高度差绝对值的平均值。计算公式为：

其中：μ是平均高度参数，M为测量长度，N为测量高度，k为测量长度M上的点，n为测量高度N上的点，z为物体表面区域轮廓上点到基准面的距离。它反映区域形貌的算术平均偏差。

与Ra相比，Sa能够反映整个区域的真实形貌，尤其适合划痕、微孔和复杂纹理的检测。

激光共聚焦显微镜粗糙度测量

激光共聚焦显微镜不仅能获取表面二维图像，还能同步采集不同高度的空间信息，因此可用于表面粗糙度测量和三维形貌重建。

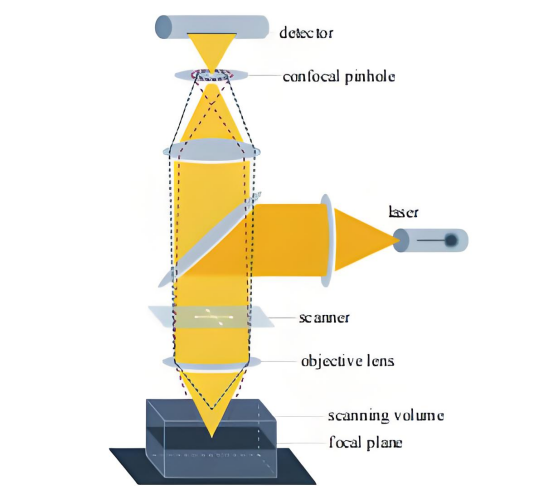

共聚焦成像原理

采用点光源照射样品表面，在焦平面形成清晰光斑。反射光经物镜返回后，通过与焦平面共轭的针孔进入探测器，焦外杂散光则被有效屏蔽。这样可显著提升轴向分辨率，获得边界清晰、对比度更高的表面图像。

三维形貌重建原理

测量时，系统沿Z轴逐层扫描样品，并记录各位置的焦点高度。经软件重建后，可形成完整三维表面模型，并计算Sa、Ra等粗糙度参数。对于划痕、微孔和复杂纹理样品，三维形貌比单一轮廓线更能反映真实表面状态。

影响粗糙度测量结果的两大关键因素

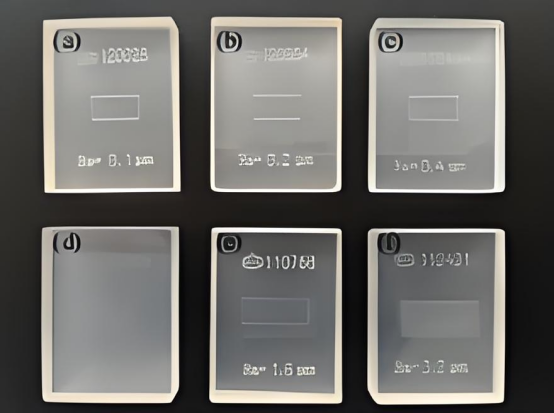

参考文献的研究中是对6种不同粗糙度标准样块进行了系统测试。

实验结果表明，物镜倍率和扫描参数会直接影响测量结果。

物镜倍率选择

不同粗糙度范围应匹配不同物镜倍率。

粗糙度较小的样品需要更高放大倍率，以获得足够的空间分辨率；粗糙度较大的样品则更适合采用20倍物镜，以兼顾测量范围和效率。

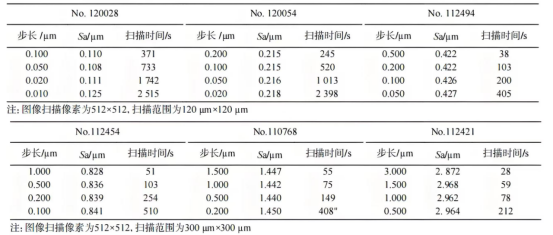

扫描步长对测量结果

实验中分别采用不同步长参数进行测试。在标准样块测量条件下，步长变化对Sa结果影响较小，但对扫描时间影响明显。

试验样品在步长由0.5 μm调整至0.05 μm时，扫描时间增加数倍，而粗糙度结果变化不足2%。

这其实是许多用户容易忽视的问题。过度追求小步长并不一定带来更高精度，合理平衡测量效率与结果稳定性往往更重要。

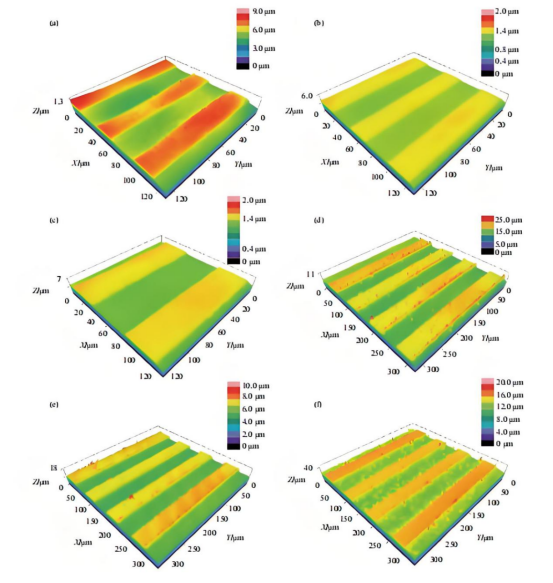

三维形貌可视化与表面直观评价

从图像中可以清晰观察到不同表面纹理、峰谷分布以及高度变化特征。相比单一数字结果，3D激光共聚焦生成的三维形貌图能够直观反映真实表面状态。

在失效分析、磨损研究以及缺陷检测过程中，这种可视化能力具有明显优势。

重复性验证与测量可靠性

测量结果是否可靠，最终还需要通过重复性试验验证。研究人员对编号112454标准样块连续测量10次。结果表明，平均Sa值为0.837 μm。相对标准偏差（RSD）仅为0.002%。全部测试结果均保持在5%以内。

对于质量控制体系而言，这种稳定性往往比单次测量精度更具实际价值。

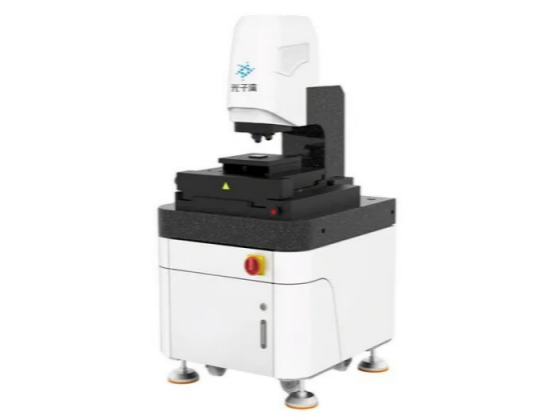

光子湾3D共聚焦显微镜

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。

l 超宽视野范围，高精细彩色图像观察

l 提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术

l 采用针孔共聚焦光学系统，高稳定性结构设计

l 提供调整位置、纠正、滤波、提取四大模块的数据处理功能

光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
