样品一旦有台阶、划痕、曲面，很多人就会把“看得清”和“测得准”混在一起。问题也常出在这里：你以为是焦没对好，实际是景深已经不够用了。显微镜景深和焦深只差一个字，落到现场，却是两套完全不同的约束。对半导体封装、3C玻璃、新能源材料这类复杂表面来说，二维观察常常只能给出“看见了什么”，却很难回答“高了多少、粗糙到什么程度”。光子湾3D共聚焦显微镜正是朝这个方向做的，它强调非接触式三维测量、表面形貌分析、粗糙度与轮廓参数输出。

显微镜景深和焦深原理

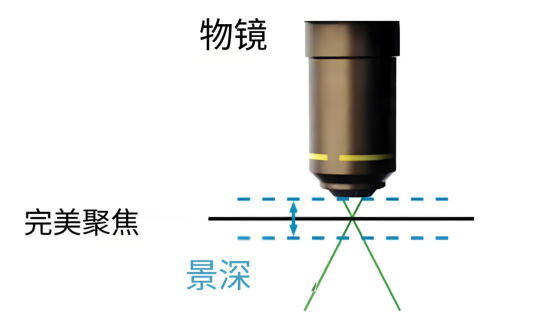

景深是指沿光轴方向，样本能够产生清晰图像的范围。它体现了物镜的轴向（纵向）分辨率，与横向分辨率（区分相邻两点的能力）不同。实际上，景深决定了在图像模糊之前，载物台可以上下移动多远。

焦深是景深在图像空间中的对应概念。景深描述的是被摄体在保持图像清晰的前提下可以移动的最大距离，而焦深描述的是探测器（相机传感器或目镜平面）在图像质量下降之前可以沿光轴移动的最大距离。

两者相关但又有所区别：较厚的被摄体会影响景深，而相机后背轻微的错位会影响焦深。

影响显微镜景深的因素

景深由四个变量决定。改变其中任何一个变量都会改变对焦区域——有时变化幅度很大。

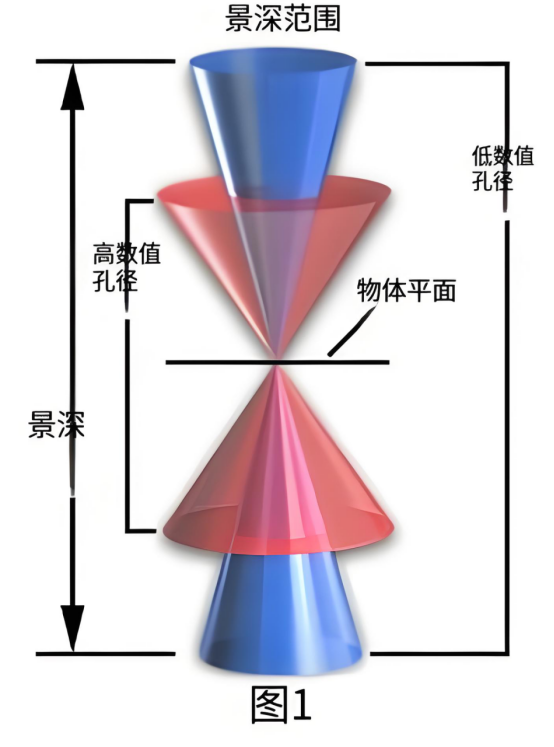

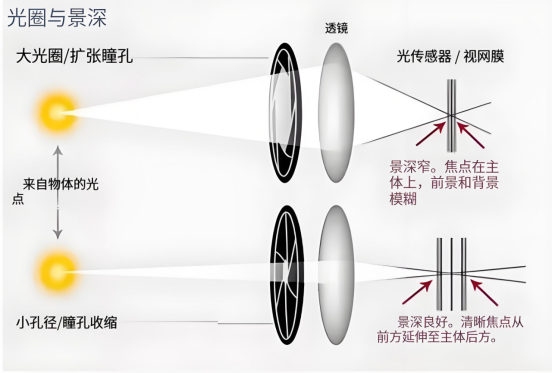

数值孔径排在首位。因为NA与景深大致呈平方反比，高NA带来更好分辨率的同时，清晰范围通常急剧收缩。

分辨率和NA绑定紧密。追求极致细节时，景深往往成为代价。这点其实挺反直觉——参数表上看似全面提升，实际操作却制造新麻烦。

对比度进一步制约感知效果。样品厚或反射不均时，对比度下降，可用景深继续压缩。

工作距离短的高倍物镜，对样品平整度极其敏感。轻微倾斜就导致焦点漂移。

放大倍数越高，景深倾向于越浅。高倍下厚样品测量特别消耗耐心。

显微镜景深计算方式

目前常用的公式有两种，分别对应两种不同的物理机制

在任何放大倍数下，波动光学效应对景深的贡献为：

d波= (λ · n) / NA²

在高倍率下，探测器的有限分辨率也至关重要。完整的公式增加了一个几何项：

d总= (λ · n / NA²) + (n / (M · NA)) · e

其中，M 是物镜倍率，e 是像平面最小可分辨距离。对目视观察，e 约 1.5 µm；对相机，则接近像素间距。这样一来，景深就不只是光学问题，也和成像器件有关。

高倍成像更适合用3D共聚焦显微镜

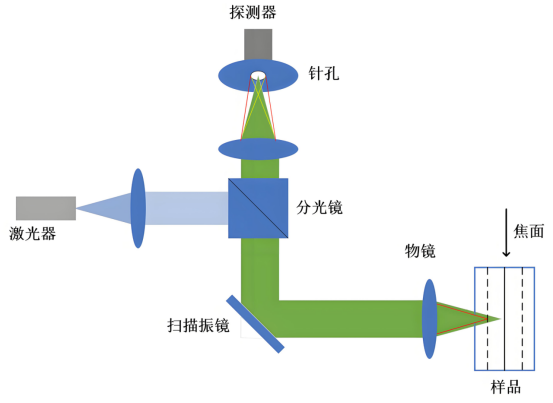

共聚焦显微镜将景深问题转化为一项优势。共聚焦系统在后焦平面放置一个针孔光阑，物理阻挡离焦光到达探测器。这使得有效景深缩小至约0.5微米甚至更小——远小于相同数值孔径下的传统宽场物镜——从而实现光学切片：通过厚标本采集一系列清晰的平面图像，而不会受到上下平面图像的干扰。

因此，共聚焦显微镜已成为对厚度过大、宽场显微镜无法清晰分辨的样本进行三维成像的标准工具。由于每个光学切片都非常清晰，z轴堆叠图像更容易处理成三维重建图像。共聚焦显微镜以牺牲部分信号（针孔会阻挡大部分光子）为代价，换取了显著提高的轴向分辨率。这种景深/图像质量的权衡贯穿于所有显微镜技术，并被推向了极致。

显微镜景深本质上决定了样品在Z轴上能有多大范围保持清晰，景深越浅，越容易在高倍、厚样品和复杂表面测量中暴露误差。传统显微镜适合观察，共聚焦显微镜更适合把“看清楚”升级为“测准确”，尤其在半导体、3C玻璃和新能源材料中，三维形貌、粗糙度与轮廓参数才是更有价值的结果。

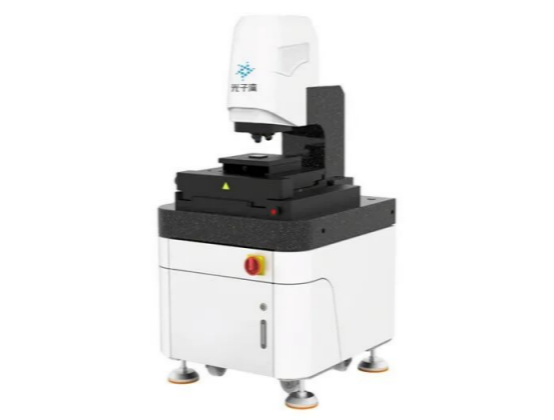

光子湾3D共聚焦显微镜

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。

l 超宽视野范围，高精细彩色图像观察

l 提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术

l 采用针孔共聚焦光学系统，高稳定性结构设计

l 提供调整位置、纠正、滤波、提取四大模块的数据处理功能

光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
