共聚焦三维成像如何实现粗糙度精确测量
在半导体晶圆减薄、锂电极片涂布、3C结构件检测等场景中，粗糙度测量已从“抽检项”升级为“在线良率控制项”。传统触针法易划伤软质表面，白光干涉法在局部斜率较大的陡峭轮廓上信号丢失严重，而共聚焦三维成像技术凭借非接触、纳米级轴向分辨率和层析扫描能力，成为当前工业计量和实验室研究的主流选择。光子湾3D共聚焦显微镜的表面形貌测量技术，深入解析高斯滤波提取粗糙度轮廓的过程。

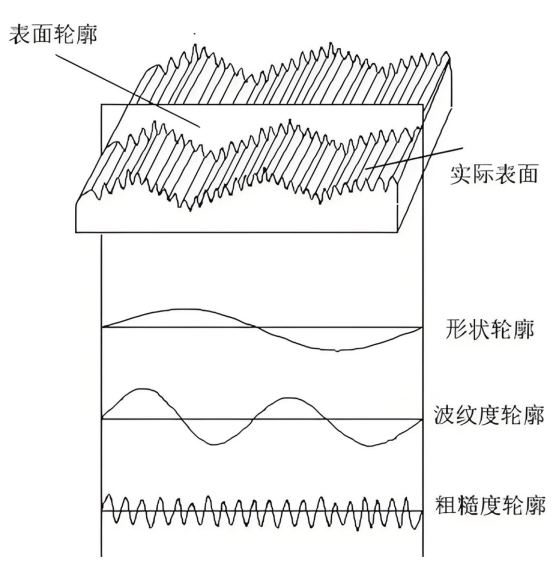

任何表面轮廓均可分解为三个频段成分：短波粗糙度轮廓（主导摩擦与接触刚度）、中波波纹度轮廓（源于加工振动或刀具走痕）、长波形状轮廓（反映宏观弯曲或平面度）。三者叠加构成原始轮廓，滤波前必须明确定义“截取哪一段”作为评定对象。
l 取样长度 lr：单次评定的基准段，其选取需匹配表面纹理方向，过长会混入波纹度，过短则丢失真实粗糙度信息。
l 评定长度 ln：通常取5倍lr，用于多点平均消除偶然性。国家标GB/T10610—2009建议至少测量5个取样段，这是工程中的经验底线。

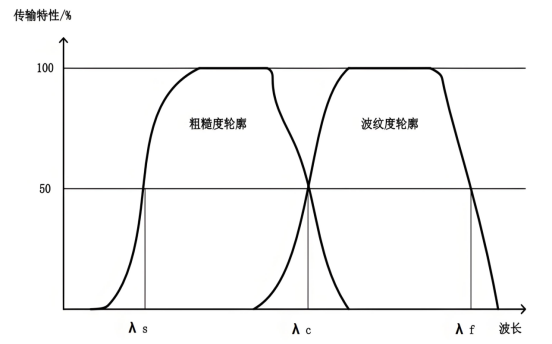

共聚焦成像获取的原始轮廓包含多频率信号。轮廓滤波器按截止波长分为λs（滤除更短波）、λc（分离粗糙度与波纹度）和λf（分离波纹度与形状）三种。
按功能又可分为线性轮廓滤波器、稳健轮廓滤波器和形态学轮廓滤波器。其中线性轮廓滤波器应用最广，它将轮廓分为长波和短波成分。高斯滤波器作为线性滤波器的代表，因相位校正特性（不会引起轮廓失真）和计算简便，成为主流选择。
共聚焦获取的原始轮廓为离散采样点列 Z(u)Z(u)，滤波本质是通过权函数进行离散卷积，得到一条低通基准线，原始轮廓减基准线即得粗糙度。高斯滤波器的连续权函数为：
s(x) = (1/(αλ)) exp[-π (x/(αλ))^2]，其中α≈0.4697，λ为截止波长。
针对离散采样数据，需转换为离散形式并归一化：
s(k) = (1/c) exp[-π (k Δx / λ)^2]，c为归一化常数。
滤波过程通过原始轮廓Z(u)与权函数的离散卷积实现，得到基准轮廓后相减即可分离粗糙度轮廓。这一模型有效实现了低通滤波，保留短波粗糙度特征。
截止波长（尤其是λc）直接影响提取精度。根据GB/T 10610-2009标准和GB/T 6062-2009标准，取样长度lr与Ra值范围对应：Ra在0.10~2.00μm时，lr推荐0.80mm，λc与之匹配。λs和λc的比例也需符合标准（如λc/λs=300等），以确保滤波边界清晰。

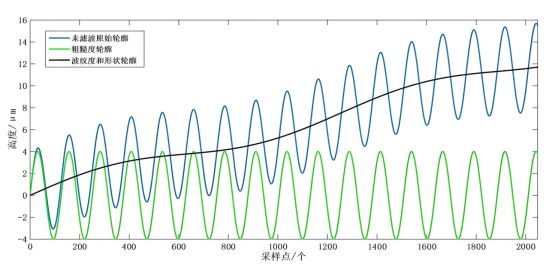

仿真采用理想轮廓Z(u) = Z1(u) + Z2(u)，其中Z1为低频波纹/形状，Z2为高频粗糙度。应用合适λc后，高斯滤波成功分离出清晰的粗糙度成分，验证了模型的有效性。这表明高斯滤波在理论上能可靠实现粗糙度轮廓提取，为实际共聚焦测量提供指导。
高斯滤波会产生边界效应，轮廓两端数据缺失。常规延伸法通过镜像或平均值延长边界数据，在平缓轮廓上效果尚可，但在陡峭表面易导致两端失真，适应性有限。
普适修正算法不延长原始数据，而是动态修改边界区域的滤波方程，根据整体轮廓趋势加权补偿。该方法对不同陡峭程度表面均有良好适应性，提升了边界效应修正的通用性。
仿真和实验对比显示，普适算法在陡峭轮廓上的表现显著优于常规方法。这直接保障了表面粗糙度精确测量的可靠性。
共聚焦显微镜通过三维成像重建轮廓，结合高斯滤波和边界修正算法，能高效提取粗糙度轮廓，为表面形貌测量提供非接触、高精度的解决方案。在工业计量领域，选择合适设备至关重要。

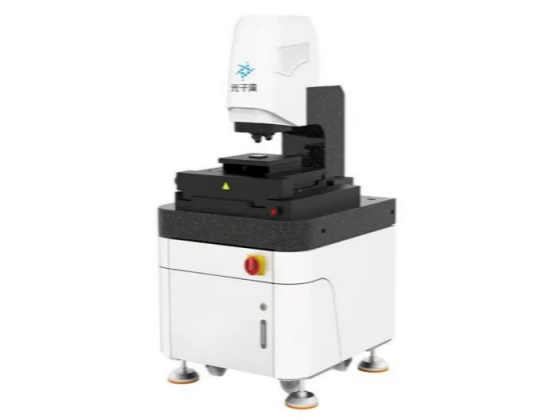

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
l 超宽视野范围，高精细彩色图像观察
l 提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术
l 采用针孔共聚焦光学系统，高稳定性结构设计
l 提供调整位置、纠正、滤波、提取四大模块的数据处理功能
光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
