激光共聚焦对金刚石圆锥压头的三维形貌测量
在材料硬度测试领域，洛氏硬度试验是评估金属及涂层性能的关键方法之一。金刚石圆锥压头作为核心部件，其顶端球面几何精度直接影响测量结果的可靠性和不确定度。传统校准手段存在信息维度不足等问题，而光子湾3D共聚焦显微镜通过非接触三维形貌扫描，为洛氏硬度金刚石圆锥压头三维形貌校准提供了高效解决方案。

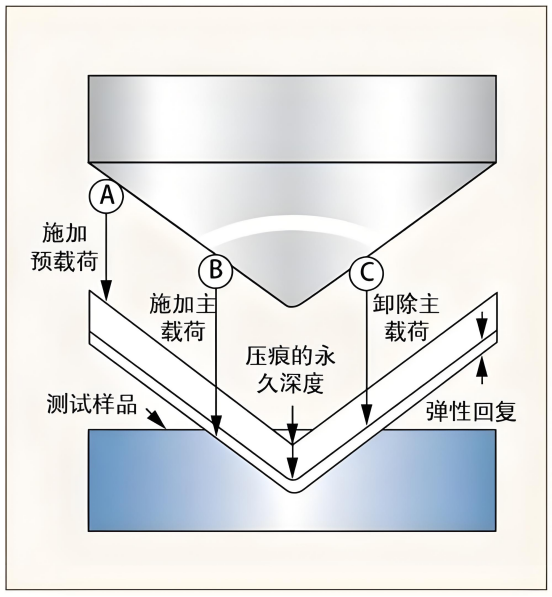

洛氏硬度广泛用于A、C、D、N标尺及划痕试验中，用于评价材料表面改性和涂层附着力。金刚石圆锥压头结构为120°锥角加顶端200μm球面冠部。根据ISO 6508-2和GB/T 230.2标准，工作压头顶端球面半径需满足单个测量值在(0.2±0.015)mm以内，平均值在(0.2±0.01)mm以内，局部偏差不超过0.002mm。
压头几何偏差会显著影响压入深度下的接触面积和应力分布，尤其在高硬度材料或浅压入场景中。传统接触式轮廓仪虽精度高，但仅能获取有限二维轮廓，效率较低且可能损伤压头；投影法便捷却难以量化三维局部偏差。
这些局限凸显了三维点云测量的必要性。非接触测量技术能够获取完整表面数据，为形貌评估提供更丰富维度，支持后续量化分析。
激光共聚焦显微镜通过激光扫描实现高分辨率三维数据采集。以典型工业设备为例，采用50倍镜头，扫描区域256µm×256µm，生成1024×1024点云，每个像素分辨率达0.25µm×0.25µm。测量时将压头顶点置于视野中心，最大化覆盖球面区域。
系统同时输出两类核心结果：亮度图（用于观察表面缺陷、划痕等形貌特征）和高度图（用于几何尺寸分析）。结合等高线图，可直观判断压头表面的圆形度和光滑程度。这些点云数据为后续3D形貌测量和球面拟合提供了基础，确保数据真实反映压头顶端实际状态。

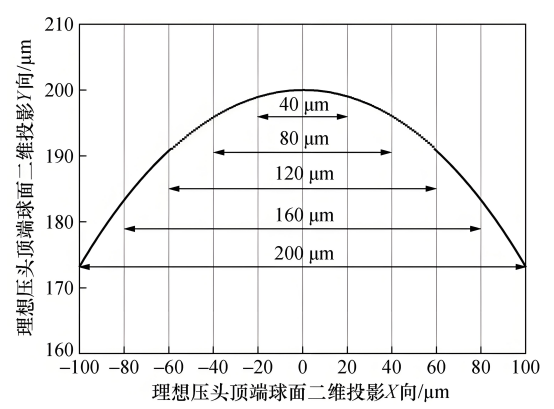

实验选取国内4家供应商的40个工作压头（A、B、C、D组各10个）和1个标准压头（LTF）。数据处理以顶点为中心裁剪不同窗口：200μm×200μm、160μm×160μm、120μm×120μm、80μm×80μm和40μm×40μm，模拟不同压入深度下的接触区域。随后采用最小二乘法拟合球面半径，并计算与公称值（200μm）的偏差。
这一流程清晰可复制，涵盖扫描参数设置、点云裁剪、拟合计算和误差评估，适用于洛氏硬度金刚石圆锥压头三维形貌校准的日常质量控制。

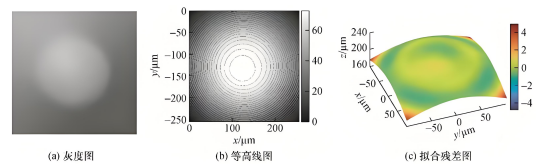

灰度图和高度图直观显示了压头表面质量差异。标准压头LTF表面光滑，等高线呈良好圆环形；工作压头则普遍存在研磨痕迹、棱角或局部缺陷，C组压头还显示出维氏压头再加工特征。

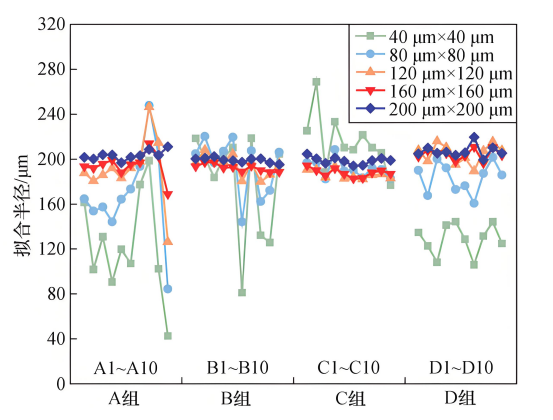

拟合半径结果显示，200μm×200μm窗口下多数压头接近公称值。但随着窗口缩小，半径波动显著：
l B组平均拟合半径最接近200μm（199.059μm），一致性较好。
l A组平均203.376μm，D组206.938μm，显示顶端区域趋于尖锐。
C组在小窗口下半径反而增大，表明顶端相对钝化。
这些趋势反映了不同厂家加工工艺对压头性能的影响。在40μm窗口下，部分压头拟合半径低至100μm左右，按公称半径计算的压入应力可能被低估超过2倍，直接影响硬度结果溯源。
偏差直方图进一步量化了局部几何偏差。标准压头残差主要分布在-1~1μm；工作压头偏差更分散，D组差等压头甚至出现-18~22μm极端值，与表面多面体特征对应。
激光共聚焦显微镜为洛氏硬度金刚石圆锥压头三维形貌校准提供了全面、量化的新路径。实验数据表明，不同测量窗口对拟合半径和局部偏差的影响不可忽视，不同厂家压头的几何一致性存在明显差异。采用三维校准方法，不仅能提升测量结果溯源性，还为硬度试验标准优化提供实证支持。

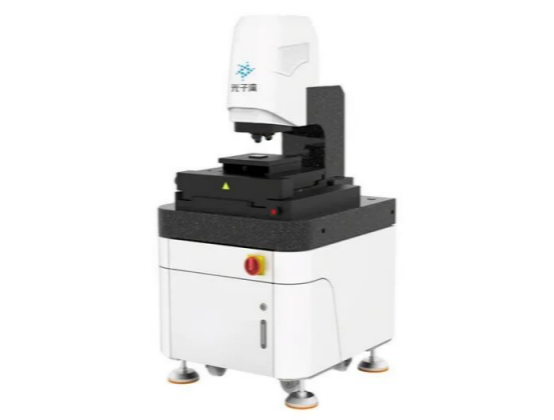

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
