基于共聚焦显微成像技术的三维重建算法
在半导体、3C电子和新能源材料制造领域，表面质量直接决定产品性能与可靠性。传统光学显微镜难以消除离焦干扰，无法提供精确的三维量化数据，导致质控环节面临痛点。光子湾共聚焦显微镜通过光学切片技术实现纳米级3D成像，成为精密表面计量的重要工具。光子湾共聚焦显微镜将从工作原理到实际应用，探讨其在表面粗糙度测量和晶圆检测中的价值。
共聚焦显微镜的核心优势在于消除离焦光干扰，从而获得清晰的光学切片图像。这为后续三维重建奠定了高质量成像原理数据基础。
共聚焦成像系统主要由激光光源、物镜、探测器、分光镜、扫描振镜和针孔组成。系统采用激光器作为点光源，可有效消除色差。在激光器和探测器前各设置一个针孔，使两者相对于物镜焦平面处于共轭位置。

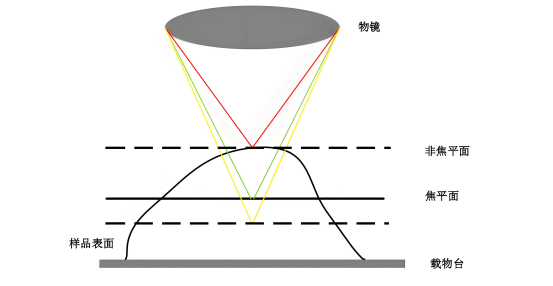

针孔的主要作用是过滤焦点以外的环境光和反射光，确保只有焦平面上的反射光最强。当激光通过物镜聚焦于样本表面某点时，反射光沿原光路返回。由于探测针孔的存在，仅焦平面上的反射光能完全通过并被探测器接收，而非焦平面的反射光则被针孔阻挡在外，从而实现高对比度光学切片成像。

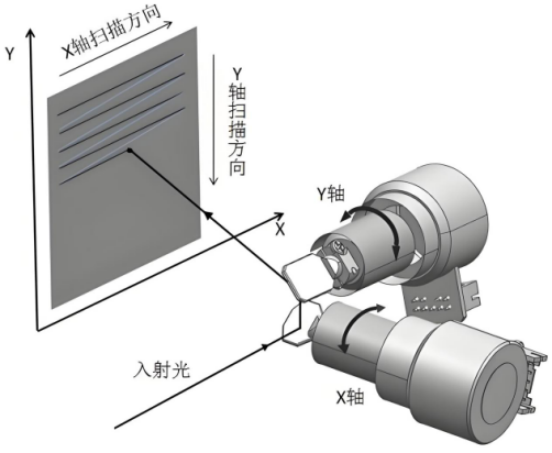

点扫描共聚焦显微镜通过振镜或光学扫描系统沿X、Y方向逐点扫描样品表面，同时记录光强信号。扫描完成后形成二维图像序列，为三维重建提供每一层的精确数据。该方法特别适合半导体晶圆、PCB、精密机械零件等复杂表面测量。

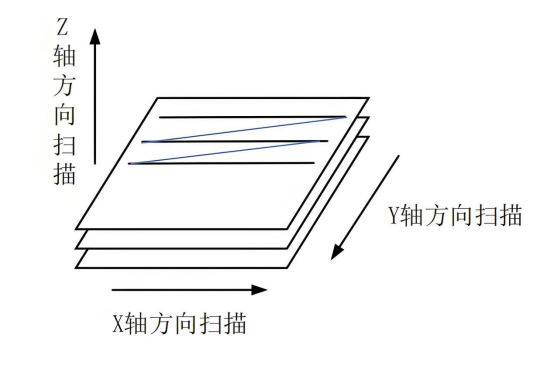

通过Z轴方向的逐层扫描，共聚焦显微镜可实现样品的三维层析，为重建算法提供体数据。
三维层析依赖精密的Z轴控制。通常通过移动载物台或物镜，实现焦平面在深度方向的步进扫描。每层扫描获取一幅光学切片图像，层间距取决于轴向分辨率（）。
载物台移动由步进电机或压电平台驱动，确保定位精度。结合针孔滤除离焦光，每层图像仅保留对应焦平面的信息，避免叠加干扰。这种方法可对半透明或不透明样品进行非破坏性内部结构探测。
三维重建的核心思想是将二维图像序列按深度组合成三维体数据，然后通过灰度最大值法确定每个像素点的高度坐标。该方法计算效率高，并能完整恢复表面轮廓信息。

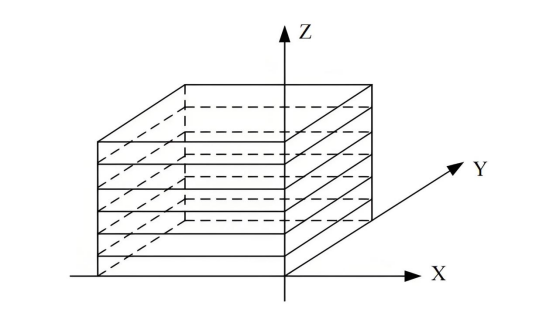

构建三维体数据F(x,y,z)，每个体素对应灰度值。通过遍历Z轴方向的灰度峰值，确定高度坐标，最终形成精确的三维表面模型。
重建流程包括图像读入、灰度化、三维体构建、Z轴灰度最大值搜索和轮廓生成。通过该方法可实现对复杂表面的微观结构、沟槽及台阶高度的精确测量。
半导体晶圆加工中，厚度均匀性直接影响良率。激光共聚焦显微镜通过非接触测量快速获取晶圆表面轮廓和厚度分布，实现高精度控制。实验显示对Ra=1.6 μm的晶圆样本测量，误差控制在5%以内，解决了传统触针法可能造成划伤的问题。关键词：晶圆检测、半导体检测。
在新能源电池及材料研发中，表面粗糙度影响导电性能及界面结合。通过共聚焦三维重建，可以准确提取高斯滤波后的粗糙度轮廓，并进行Ra、Rq等参数计算，为材料优化和质量控制提供科学依据。关键词：表面粗糙度测量、新能源材料分析。
激光共聚焦显微镜结合点扫描成像、层析扫描及三维重建算法，实现了精密表面形貌测量与粗糙度分析。实验验证表明，该技术可有效恢复微观表面结构，并保证高度测量精度，适合半导体、精密加工和材料科学等工业应用。

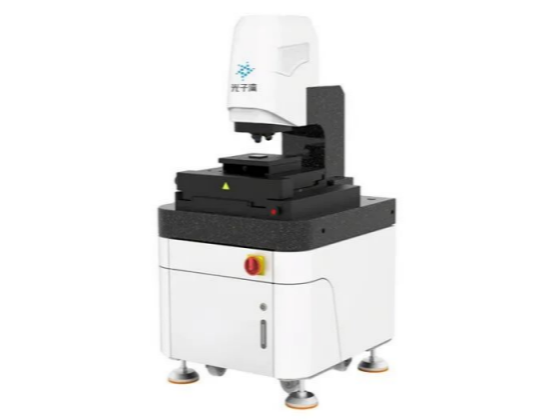

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
l 超宽视野范围，高精细彩色图像观察
l 提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术
l 采用针孔共聚焦光学系统，高稳定性结构设计
l 提供调整位置、纠正、滤波、提取四大模块的数据处理功能
光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
