半导体晶圆越做越薄，厚度控制愈发关键。对 IC、LED、太阳能电池和 MEMS 等器件而言，晶圆厚度直接影响后续堆叠加工及器件一致性与质量稳定性。然而，传统测厚方法难以同时兼顾精度与表面保护，尤其在切割、蚀刻与抛光环节中反复装卸更会增加损伤风险。光子湾激光共聚焦显微镜的非接触检测方案，正是为解决这一问题而提出的。

晶圆厚度非接触测量重要性

现有方法各有局限：谱域干涉法不确定度较高，波长调谐干涉法受耦合误差影响，迈克尔逊干涉法重复性仅约 2 μm，接触式电感法极易损伤表面，双面干涉仪则需频繁拆装。因此，真正适合晶圆场景的方案须同时满足高精度、无损伤、可重复三点，激光

共焦测量恰好满足这些要求。

激光共焦实现晶圆厚度测量

共焦峰值定位

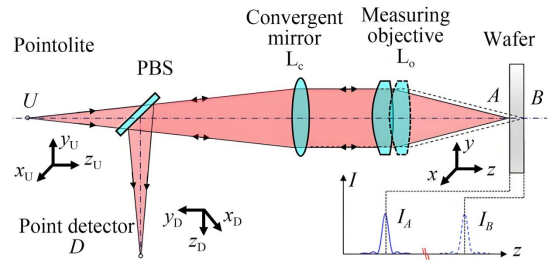

方法的核心不是直接量出厚度，而是分别定位晶圆上下表面的共焦响应峰值。共焦系统随轴向离焦产生强度变化，形成钟形响应曲线；当测量光束聚焦在表面时信号达到峰值，据此实现层析定焦。

把“光学厚度”换成“物理厚度”

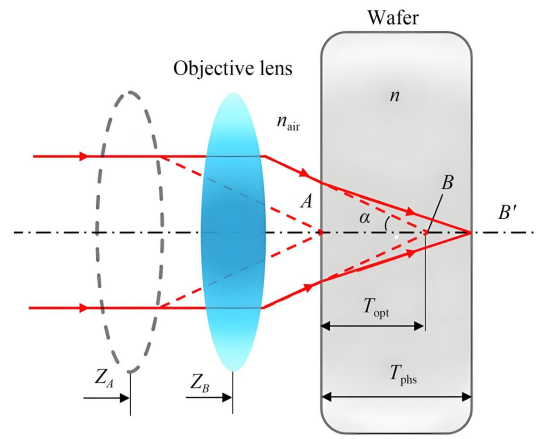

光线穿过晶圆内部受折射率影响，下表面的光学位置并非物理坐标。通过光线追迹模型，将上下表面光学厚度转换为真实物理厚度，并计入折射率和半孔径角等参数的影响，严谨地换算出晶圆真实厚度。

测量系统与工作路径

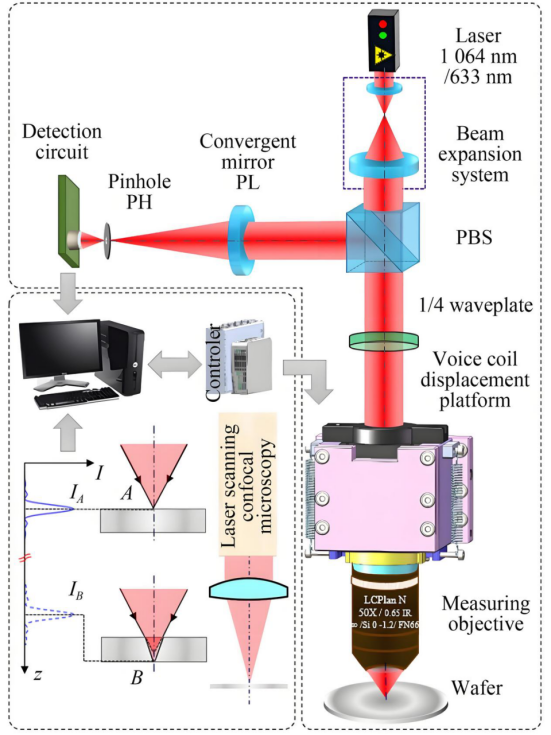

系统由激光器、扩束系统、PBS、1/4 波片、物镜、针孔、探测电路和音圈纳米位移台组成。激光经扩束后通过物镜聚焦于晶圆表面，返回光经 PBS 分离并通过针孔滤除杂散光，由探测电路采集。音圈纳米位移台驱动物镜进行轴向精密扫描，配合 514 倍细分光栅尺实现 1 nm 位移识别，完成上下表面定焦。

关键参数优化与材料适配

数值孔径（NA）、会聚镜焦距和针孔半径是影响性能的关键参数，经仿真优化实现了分辨力与工作距离的平衡。针对硅（Si）等材料选用 1064 nm 波长和 NA=0.75 物镜，工作距 12 mm；针对碳化硅（SiC）等选用 633 nm 波长和 NA=0.55 物镜，工作距8.7 mm，确保对多种半导体材料的良好适应性。

实验结果验证

分辨力优于 5 nm

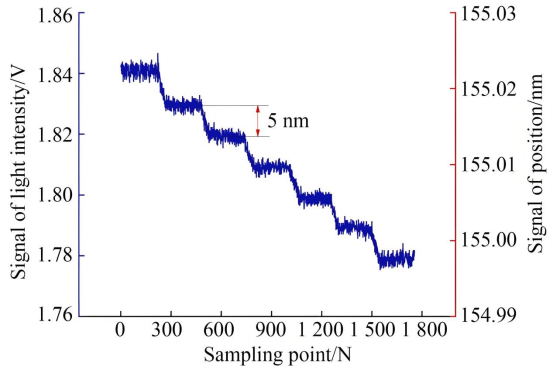

通过峰值检测算法与高信噪比设计（SNR=300），系统轴向光学分辨力优于 5 nm，为纳米级厚度控制提供了坚实基础。

量程达 5.7 mm

音圈纳米位移台配合精密光栅反馈，轴向扫描范围达 5.7 mm，满足不同厚度晶圆测量需求，较大工作距离也降低了碰撞风险。

重复性优于 100 nm

对 Si、GaAs、GaN、Al₂O₃、SiC 和 HR-SiC 六种晶圆的测试表明，厚度重复性均优于100 nm，其中 Si 晶圆为 71 nm，SiC 为 90 nm，系统稳定性经严格环境补偿和误差修正得到保障。

单次测量小于 400 ms

优化后的扫描与计算流程使单次测量时间小于 400 ms，充分满足产线在线检测的效率要求。

与传统方案相比的优势和场景

非接触特性彻底消除了机械损伤风险，有效保护晶圆表面完整性，特别适合已减薄的敏感工件；相比干涉法，激光共焦受环境干扰更小、重复性更高，且能直接在托盘吸附状态下完成测量，减少装卸引入的误差。

应用场景

激光共焦晶圆厚度测量技术已成功应用于 Si、GaAs、GaN、SiC 等多种材料晶圆的厚度检测，为不同世代半导体工艺提供统一解决方案。研发阶段支持精确工艺验证和材料特性分析，产线上则可实现质量控制和在线测量，帮助工程师实时优化抛光、减薄

等关键步骤。

激光共焦方法将峰值定位、轴向扫描和光线追迹串成完整链路，实现了优于 5 nm 分辨力、5.7 mm 量程、100 nm 级重复性和小于 400 ms 的快速测量，其价值已不止于科研意义，更贴近实际工艺与在线检测需求。

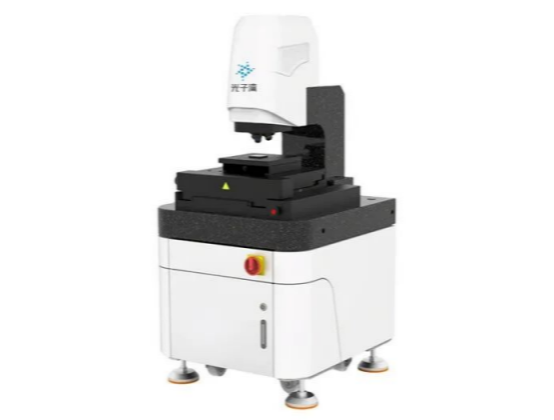

光子湾3D共聚焦显微镜
