激光共聚焦显微镜VS白光干涉仪表面轮廓测量中的对比
在PCB和IC载板制造过程中，铜箔表面粗糙度和微盲孔轮廓直接影响信号传输质量与线路可靠性。传统接触式测量易造成样品损伤，非接触光学方法已成为主流选择。其中，光子湾激光共聚焦显微镜凭借复杂表面适应性和真实3D成像能力，展现出显著优势。本文结合实际测试数据，对比分析激光共聚焦显微镜与白光干涉仪在PCB表面轮廓测量中的表现，帮助行业工程师优化选型。
PCB/载板表面粗糙度测量需求
PCB及IC载板生产前，铜箔需经过粗化处理以增强结合力。但粗化会增加表面粗糙度，进而影响导体损耗和信号传输性能。同时，盲埋孔技术广泛应用，对孔径、孔深等表面轮廓参数的精确测量成为质量控制关键。
这些场景中，粗糙度测量和孔深评估尤为重要。微盲孔结构复杂，传统方法难以兼顾精度与无损要求。非接触式测量技术因此成为首选，既能保护样品，又能提供高精度3D表面形貌数据。
非接触式测量技术原理解析

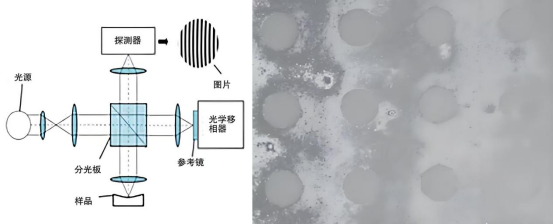

白光干涉仪利用干涉原理工作。光源发出的白光经分光后形成测量光束和参考光束，两束反射光汇聚产生干涉条纹。通过分析条纹变化，重建表面3D形貌。该设备通常生成黑白图像，在超光滑表面表现出色，但对复杂结构适应性有限。

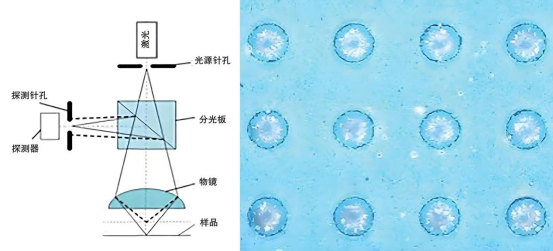

激光共聚焦显微镜采用白色LED光源点照明与点探测技术。激光经照明针孔聚焦于样品表面，探测针孔仅允许焦平面光通过，扫描系统快速成像。这种方式有效抑制离焦光干扰，支持彩色真实成像。相比之下，它在光学测量和分辨率上更灵活，尤其适合多样材料和复杂轮廓。
性能差异详解
l 白光干涉仪垂直分辨率可达 0.1nm，平面分辨率约 0.3μm
l 激光共聚焦显微镜垂直分辨率 1nm，平面分辨率 0.1μm
白光干涉仪适合极平整样品，激光共聚焦在平面细节和线宽间距测量中更优。
白光干涉仪在陡峭表面或深孔测量时，干涉信号易丢失，导致数据偏差。激光共聚焦显微镜凭借激光高能量和方向性，能更好捕捉倾斜反射光，特别适用于低反射率或深结构样品。
白光干涉仪视野在低倍下受限，且多为黑白图像。激光共聚焦显微镜视野范围更大，支持物镜自动匹配，并提供彩色图像，便于直观判断不同区域轮廓。在微盲孔3D形貌测量中，白光干涉仪常出现失真，而激光共聚焦能还原更真实孔型。
实验数据对比与分析

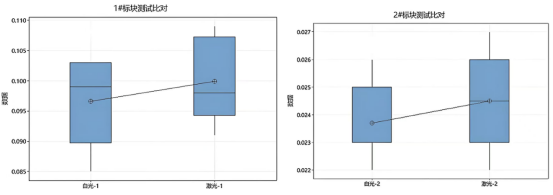

Ra=0.098 μm 标块重复 10 次测量：
l 白光干涉仪平均 0.0966 μm，标准差 0.00679 μm
l 激光共聚焦显微镜平均 0.0999 μm，标准差 0.00666 μm
结论：两者重复性均佳，白光干涉仪在 测试标块 Ra 时，较激光共聚焦显微镜测试的数据偏小。
3# 试样 Ra：
l 白光干涉仪 0.2411 μm
l 激光共聚焦显微镜 0.2812 μm

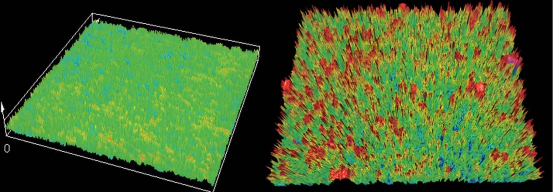

4# 铜箔粗化后试样 Ra：
l 白光干涉仪 0.6714 μm
l 激光共聚焦显微镜 0.7691 μm

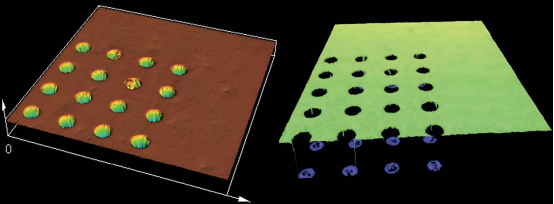

说明：白光干涉的 3D 图已经失真，不能反映真实孔型， 而激光共聚焦显微镜的 3D 图则较为真实。
5# 微盲孔孔径 25 μm ±5 μm
l 测量结果均在公差范围内
l 白光干涉仪 3D 图形失真
l 激光共聚焦显微镜 3D 图真实还原孔型
说明：复杂微结构测量推荐激光共聚焦显微镜
PCB/IC 载板行业表面轮廓测量的核心问题是如何兼顾精度与形貌真实性。白光干涉仪在超平整表面和微小起伏测量中优势明显，但在微盲孔、陡峭或低反射表面时容易失真。激光共聚焦显微镜则在平面细节、视野范围和真实 3D 形貌呈现上更胜一筹。

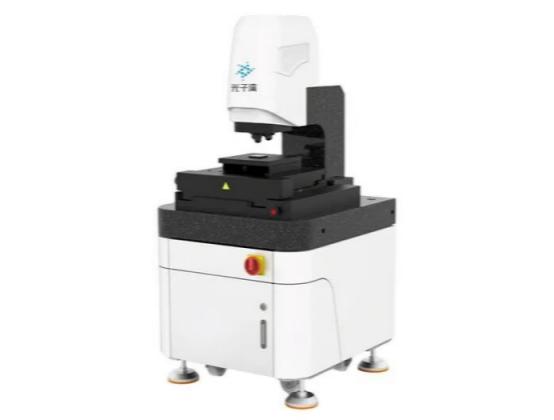

光子湾3D共聚焦显微镜
