共聚焦显微镜工业应用:原理、结构、类型
在精密制造时代，表面质量直接决定产品性能和可靠性。传统接触式测量易损伤样品、效率低下，而3D共聚焦显微镜以非接触方式实现表面粗糙度测量和三维形貌测量，已成为工业检测的关键技术。它能捕捉亚微米级细节，提供数百项表面参数，帮助工程师实时监控工艺、降低废品率。在半导体晶圆、增材制造部件和微机电系统（MEMS）中，光子湾3D共聚焦显微镜凭借高分辨率和量化能力，显著提升质量控制水平。
共聚焦显微镜的工作原理

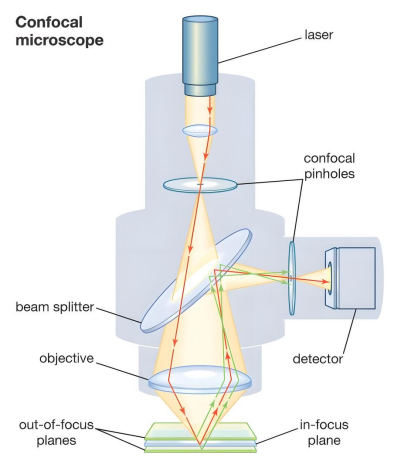

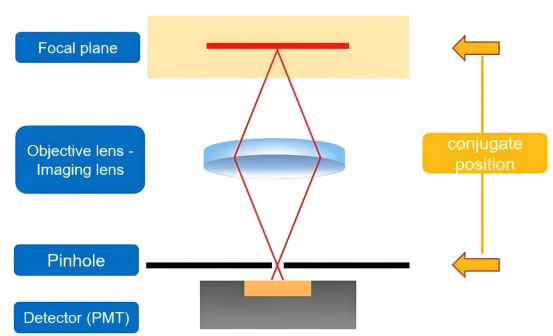

共聚焦显微镜是一种利用点照明和空间滤波技术获取高清晰度光学切片的成像系统。它通过激光点扫描样品，仅收集焦平面信息，消除离焦模糊。其原理核心是光学切片。激光聚焦成点光源照射样品，针孔只允许来自焦平面的光通过，过滤掉离焦杂散光，从而获得高对比度图像。
点照明确保每次只照亮一个微小区域，针孔滤波大幅提升信噪比。这种机制使轴向分辨率达到亚微米级，远超宽场显微镜，特别适合非接触精密测量。
系统沿Z轴逐层扫描，采集一系列光学切片后，通过计算机算法进行三维重建。最终输出完整三维形貌模型，支持表面粗糙度测量等定量分析。
共聚焦显微镜的主要组成部分

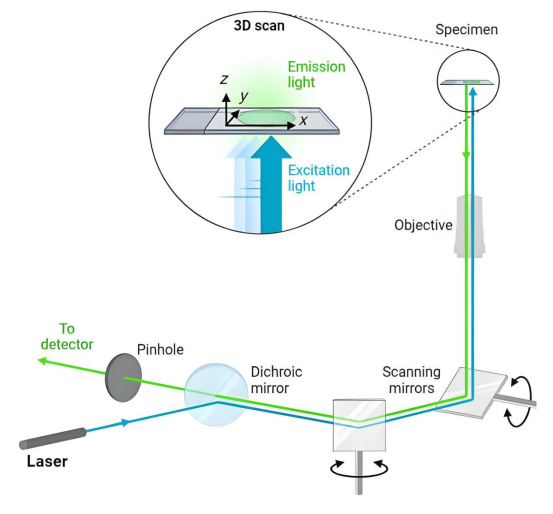

一台典型的激光扫描共聚焦显微镜由以下关键部件组成：
l 激光光源：提供单色、高强度点光源。
l 扫描装置（振镜或转盘）：实现X-Y平面快速扫描。
l 物镜：高数值孔径（NA），决定分辨率和光收集能力。
l 共聚焦针孔：核心滤波元件，阻挡离焦光。
l 分光系统与探测器（如PMT）：分离激发光与发射光，并高效采集信号。
l 计算机图像处理系统：负责数据采集、3D重建和定量分析。
这些部件的不同配置方式，直接形成了多种类型的共聚焦显微镜。
不同类型的共聚焦显微镜适应不同需求。
点扫描模式，分辨率最高，适合高精度三维形貌测量，但速度相对较慢。

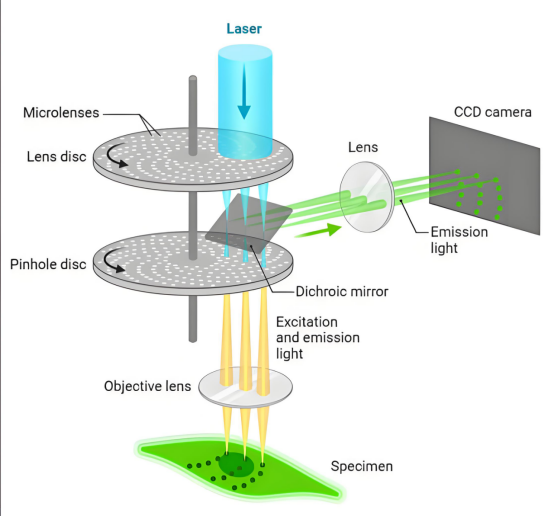

转盘式多点并行扫描，速度快、光毒性低，适用于需要较高通量的场景。
双转盘设计进一步提升光效率和成像速度，适合动态观察或较高通量工业检测。
可编程阵列显微镜灵活性强，可根据需求调整扫描模式。
工业检测中，激光扫描型因高分辨率和量化能力更受欢迎。
对于工业三维测量而言，这不仅意味着“看得更清楚”，更意味着获得更可靠的数据结果。其主要优势包括：
l 提升图像质量，减少样品非焦平面信号干扰；
l 具备更高空间分辨率，可清晰捕捉微观结构细节；
l 支持连续光学切片，实现三维形貌重建与分析；
l 焦平面照明均匀，提升测量一致性；
l 可通过电子方式实现倍率调节，无需频繁更换物镜；
l 支持二维图像与三维数据同步输出，适用于表面粗糙度、轮廓和结构分析。
共聚焦显微镜虽然具备明显优势，但仍存在一定使用边界。比如设备初期投入较高，对样品透明度和平整度有一定要求，扫描速度在某些高速场景仍有提升空间。
共聚焦显微镜应用场景
在精密制造中，表面粗糙度测量是核心应用，可非接触获取Sa、Sq等参数。
半导体领域用于晶圆微缺陷检测和封装检测；3C电子和MEMS中评估微纳结构；汽车与航空航天部件则通过增材制造表面分析确保疲劳性能。
共聚焦显微镜以清晰的原理、灵活的组成与类型，在表面粗糙度和三维形貌测量中展现强大价值。从半导体、增材制造，它帮助工程师实现非接触、高精度质量控制。掌握选型要点，能让企业在精密制造中获得竞争优势。

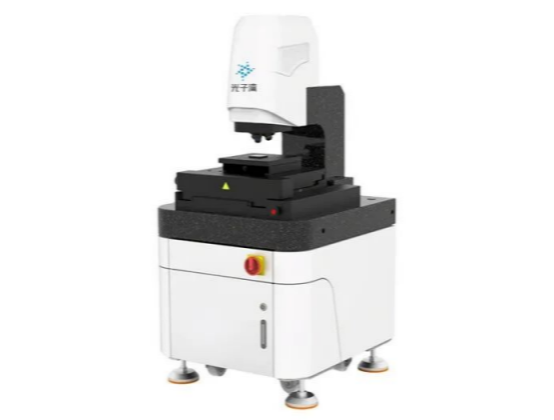

光子湾3D共聚焦显微镜
光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
l 超宽视野范围，高精细彩色图像观察
l 提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术
l 采用针孔共聚焦光学系统，高稳定性结构设计
l 提供调整位置、纠正、滤波、提取四大模块的数据处理功能
光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
