共聚焦显微镜技术原理与工业应用

共聚焦显微镜作为一种高分辨率非接触测量工具,正在改变精密检测标准。传统光学显微镜难以获得清晰三维结构,而现代工业生产要求对表面形貌进行精细分析,面临检测精度不足的痛点。光子湾共焦显微镜通过消除离焦光提升对比度实现微米甚至纳米级成像,满足导体航空航天精密制造等行业对高质量检测的需求。



共焦显微镜技术概述

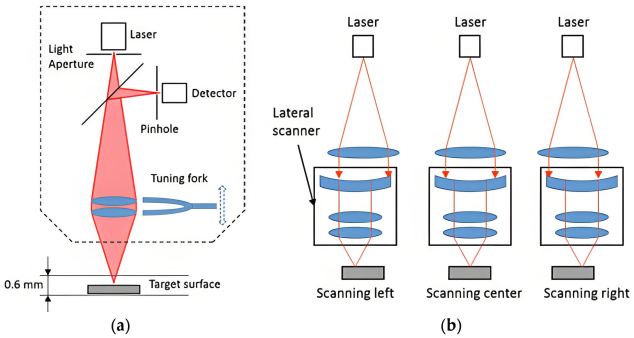

共焦显微镜是改进型光学显微镜,利用空间滤波(共焦针孔)排除离焦光,仅收集焦点区域的反射或荧光信号。与传统宽场显微镜不同,共聚焦显微镜通过点扫描形成图像实现高对比度高分辨率观察。其原理包括:

u 使用单点线光束激光扫描样品;

u 焦平面聚焦光线,同时针孔阻挡上下层散射光;

u 仅让焦点光进入检测器,提高图像清晰度。

这种结构实现光学截面成像,是工业非接触测量的重要基础。

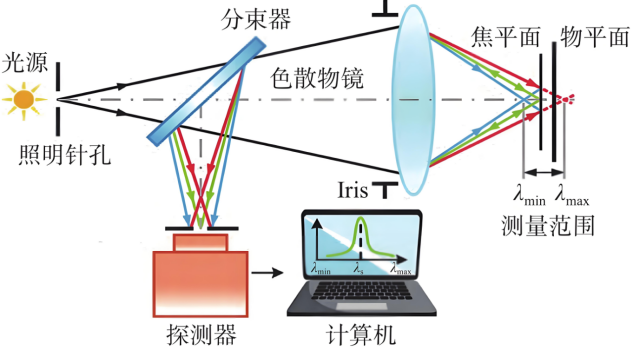

共焦显微镜系统组成


色散物镜

色散物镜是实现高分辨率成像的核心部件。设计时需考虑高数值孔径(NA)、降低色差像差。常见物镜包括:

u 平场消色差镜:减小场曲率,边缘清晰;

u 低色差长工作距离镜头:适合粗糙工业样品。

这些物镜可实现亚微米级分辨率,支持精细表面分析

光源系统

共焦显微镜光源影响成像质量与稳定性。常用类型:

· 多波长激光源:单色稳定,用于高对比度成像;

· 超连续光谱光源:覆盖宽波段,适合多种材料检测。

激光源因相干性高稳定性好,工业检测中更常用,超连续光谱光源适用于多材料表面分析。

共焦针孔

共焦针孔尺寸影响成像分辨率与信噪比。针孔越小,截面越薄,但信号弱;针孔过大,离焦光进入,图像模糊。选择合适尺寸对提高成像分辨率至关重要。



共焦显微镜三维重建

共焦显微镜通过融合多层二维图像实现三维重建,常用算法包括体素堆叠法、焦深叠加法(Z-Stacking)和曲面拟合法,以确保表面形貌测量高精度。同时,去噪处理、并行计算及表面重建深度优化提升了重建速度和精度,使系统在工业在线检测中能够高效稳定运行。


三维重建在工业中的应用

精密部件的微尺度检测:共焦显微镜三维重建可精确测量零件表面微小凸起凹陷形变,确保高精度加工装配一致性。例如,在精密轴承制造中,三维扫描可检测滚道微小偏差,保证产品性能稳定。

表面缺陷识别:系统能够快速发现划痕裂纹气孔等微小缺陷,为生产线实时质量控制提供可靠数据。半导体晶圆航空发动机叶片的表面缺陷检测均依赖这种高分辨率分析,实现生产过程中的即时反馈和缺陷修正。

几何尺寸分析:三维重建支持对零件长度宽度厚度复杂曲面进行精确测量,保证符合设计标准和国际规范(如 ISO 4287)。在光学玻璃薄膜材料生产中,厚度表面均匀性检测依赖此方法确保产品合格率。

通过三维重建工业检测能够实现从微米级到整体几何尺寸的全面监控,提高产品质量和生产效率。



共聚焦显微镜工业应用案例

半导体领域

化学机械抛光(CMP)后晶圆表面质量影响芯片良率。共焦显微镜可实现纳米级划痕检测,分辨率可达10–50nm,用于缺陷检测工艺改进

航空航天领域

航空发动机叶片表面粗糙度影响气流效率和疲劳寿命。共焦显微镜航空航天检测可在无接触下高精度测量复杂曲面,支持制造与维护决策。

透明材料检测

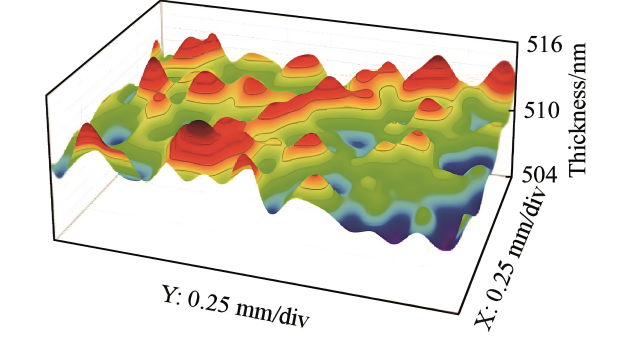

透明材料如光学玻璃显示屏覆盖层厚度均匀性是质量关键指标。共焦显微镜通过深度反射信号,实现玻璃厚度检测薄膜厚度测量,广泛用于面板光电材料评估。

共聚焦显微镜是一种先进光学显微镜技术,兼具高分辨率非接触测量能力,适用于科研工业。通过空间滤波高效数据处理,它解决了传统方法难以突破的分辨率和三维成像问题。从半导体划痕检测航空航天叶片粗糙度分析,再到透明材料厚度测量,共焦显微镜已成为精密制造和质量控制的核心工具。

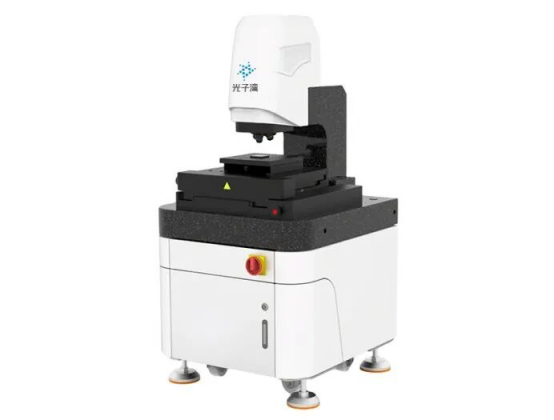

光子湾3D共聚焦显微镜

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面,可应对多样化测量场景,能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务,提供值得信赖的高质量数据。

技术支持:199-6293-0018 .png


超宽视野范围,高精细彩色图像观察

提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术

采用针孔共聚焦光学系统,高稳定性结构设计

提供调整位置、纠正、滤波、提取四大模块的数据处理功能

光子湾共聚焦显微镜以原位观察与三维成像能力,为精密测量提供表征技术支撑,助力从表面粗糙度与性能分析的精准把控,成为推动多领域技术升级的重要光学测量工具。
