在半导体制造中，晶圆检测正从“发现缺陷”逐步走向“精确量化缺陷”。随着工艺不断向微纳尺度推进，缺陷形态更加复杂，往往具有低对比度、多层结构叠加等特征。传统二维检测方法在此背景下逐渐暴露出局限，难以同时兼顾精度与深度信息。为解决这一问题，具备三维成像能力的检测技术开始受到重视。光子湾共聚焦显微镜通过光学切片与逐层扫描，不仅提升了成像质量，还能够还原表面结构，为晶圆检测提供更全面的数据支撑。

共聚焦如何实现三维成像

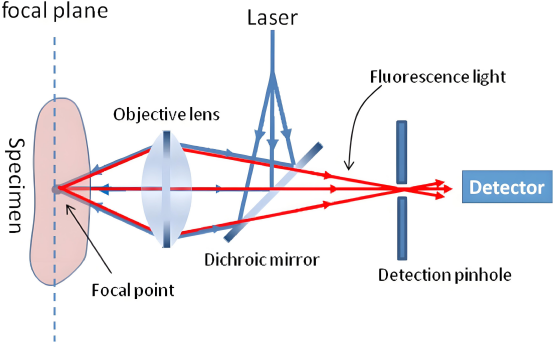

共聚焦显微镜通过“针孔光学系统 + Z 向扫描 + 3D 建模算法”实现逐层数据采集与三维重建，相比传统一次性成像方式，能够有效过滤散焦光，仅保留焦平面信息，从而显著提升图像对比度与空间分辨率，同时扩展深度信息获取能力。
该非接触测量过程在避免对晶圆表面产生物理干扰的同时，确保了检测过程的稳定性与一致性，使其在微纳尺度高精度检测场景中具备明显优势。

针孔与图像质量

· 针孔结构可有效抑制散焦光，仅保留焦平面信号，从而提升图像对比度与空间分辨率。

· 在微小缺陷检测中，能够保持清晰成像，减少误判，提高检测可靠性。

Z 轴扫描与三维重建

· 通过逐层移动焦点采集不同深度数据，实现三维表面轮廓重建。

· 可直观呈现表面起伏与结构变化，为缺陷深度及形貌分析提供更高价值的数据支持。

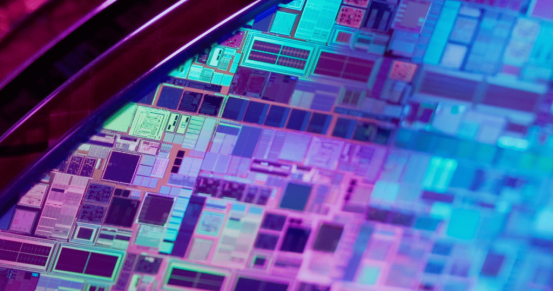

共聚焦在缺陷检测中的应用

基于上述成像能力，共聚焦显微镜在实际检测中展现出明显优势。相比单一二维图像，它能够从形貌、深度和结构多个维度对缺陷进行分析，从而提升判断准确性。

典型应用包括：

微划痕检测：通过三维轮廓分析划痕深度与分布，避免与表面纹理混淆。

颗粒污染识别：结合高度信息区分附着颗粒与材料缺失。

图案畸形分析：利用结构轮廓判断图形偏移或变形情况。

凹坑与局部损伤检测：精确测量缺陷深度，为工艺优化提供依据。

结构异常识别：辅助分析复杂层结构中的不规则区域。

这些应用表明，共聚焦显微镜不仅能够识别缺陷，还能提供更具解释性的结构信息。同时，它对不同材料表面具有较强适应性，可测量从光滑到粗糙、从低反射率到高反射率的多种表面状态。

粗糙度与平整度

在许多检测任务中，问题并不表现为明显缺陷，而是体现在表面参数偏差上。共聚焦显微镜能够将微观形貌转化为粗糙度和平整度等量化指标，为工艺控制提供数据支持。

封装与 MEMS 检测

随着检测对象扩展至封装和 MEMS 器件，结构复杂度进一步提升。共聚焦显微镜通过三维测量能力，可以对微纳结构进行精确分析，从而支持复杂器件的质量评估。

与其他检测技术的区别

在晶圆检测流程中，不同技术往往协同使用。理解它们的差异，有助于更合理地进行选型。

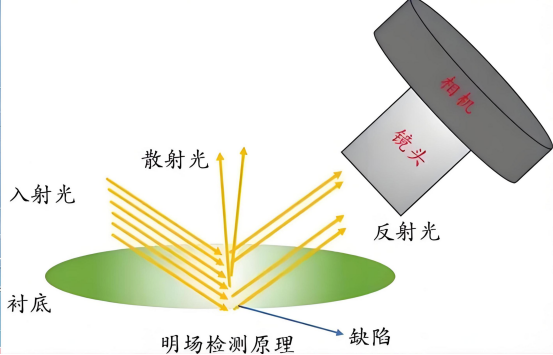

明场与暗场

明场和暗场检测适用于大面积快速筛查，能够高效发现明显缺陷，但主要提供二维信息，难以进行深度分析。

共聚焦的定位

共聚焦显微镜更适用于精细分析阶段，尤其在表面三维形貌和粗糙度测量方面具有明显优势。它连接了初筛与深度分析，是检测流程中的关键环节。

OCT 与椭偏

OCT 主要用于亚表面结构检测，而椭偏用于薄膜厚度和光学特性分析。相比之下，共聚焦专注于表面形貌测量，与这些技术形成互补关系。

随着半导体制造精度不断提升，晶圆检测正逐步向三维分析转变。共聚焦显微镜通过光学切片和逐层扫描，实现了高精度三维成像，为缺陷检测提供了更全面的数据支持。

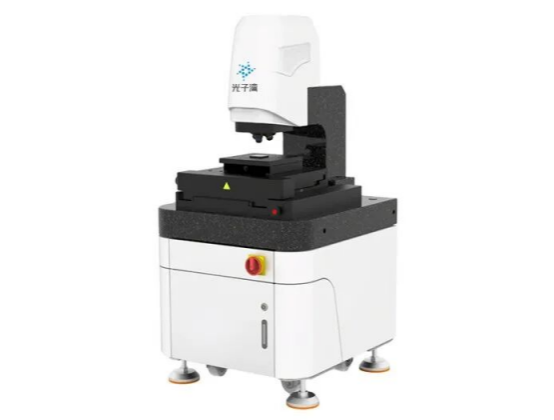

光子湾3D共聚焦显微镜

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。

超宽视野范围，高精细彩色图像观察

提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术

采用针孔共聚焦光学系统，高稳定性结构设计

提供调整位置、纠正、滤波、提取四大模块的数据处理功能

光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
