在现代科研与工业生产中，显微镜是探索微观世界的核心工具。共聚焦显微镜作为光学显微镜家族的高端技术成果，凭借高分辨率、非接触式测量等特性，成为半导体制造、精密加工等领域的关键检测设备。光子湾共聚焦显微镜将深入解析其中的技术原理与工业应用价值。

共聚焦技术对比

传统光学显微镜以可见光为光源，无法消除焦外模糊，限制复杂样品观测。共聚焦显微镜通过激光扫描与针孔滤波技术，实现高精度三维成像，成为光学显微镜家族的高端代表。

在显微观测领域，共聚焦显微镜与电子、扫描探针显微镜相比具有独特优势：

· 共聚焦显微镜：非接触式三维成像，分辨率约200nm，适用于工业材料表面分析。

· 电子显微镜：亚纳米级分辨率，但需真空环境，样品制备复杂，仅适用于固体样品表面结构分析。

· 扫描探针显微镜：可观测原子级表面形貌，但扫描速度慢，无法观测样品内部结构。

共聚焦显微镜在非接触式三维测量方面的优势，使其成为工业检测的理想工具。

共聚焦显微镜工作原理与核心特性

基本工作原理

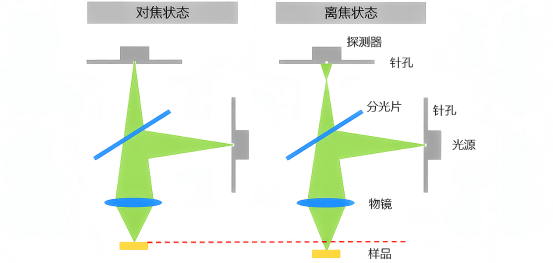

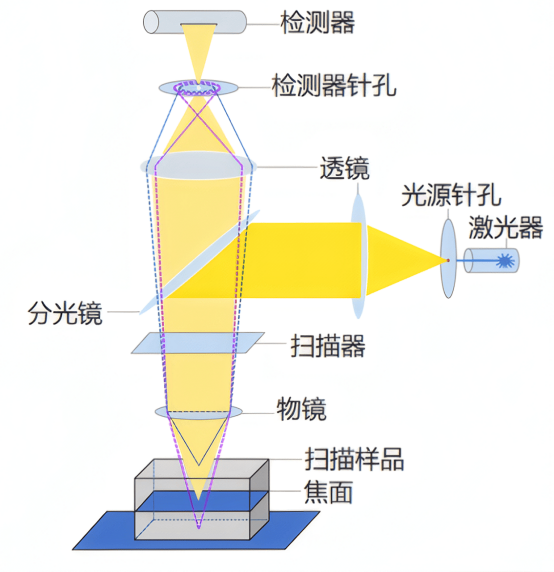

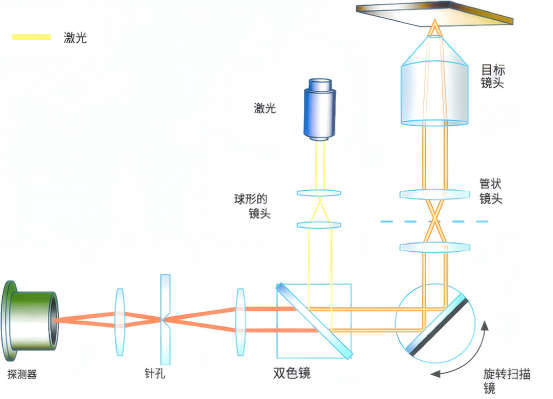

共聚焦显微镜核心优势源于“双焦点”成像与针孔滤波技术。传统宽场显微镜整体照明样品，焦外杂光导致图像模糊；共聚焦显微镜采用点光源照明，通过两个共轭焦点消除杂光，探测器前的针孔阻挡焦外杂光，仅焦平面信号通过，确保图像清晰，通过逐点扫描与计算机重建形成三维图像。

核心技术特性

· 高对比度成像：针孔滤波消除焦外杂光，图像对比度提升30%以上，清晰呈现细微结构。

· 三维重建与光学切片：通过Z轴扫描获取多焦平面图像，重建三维结构，实现虚拟切片观测样品内部。

共聚焦显微镜在三维表面形貌测量与高精度尺寸分析方面表现突出，亚纳米级Z轴分辨率可精确测量表面粗糙度与台阶高度，为半导体检测提供可靠数据。

共聚焦显微镜技术优势

· 超高清三维成像：横向200nm、纵向500nm分辨率，可精确测量表面粗糙度等参数，支持半导体、精密加工领域检测。

· 非接触式无损测量：光学成像原理，避免损伤样品，适用于大规模工业在线检测。

· 多模态分析能力：可与拉曼光谱等技术联用，实现多维度分析。

· 智能数据处理：自动识别测量样品特征，支持数据导出与报告生成，简化流程。

传统共聚焦显微镜存在扫描慢、光毒性等局限，现已通过转盘式共聚焦技术、自适应光学等优化解决。

共聚焦显微镜应用领域

· 半导体制造领域：可实现0.1μm级划痕与颗粒检测，某企业引入后检测效率提升40%，漏检率降至0.1%以下。

· 3C电子制造领域：可精确测量玻璃表面粗糙度（Ra0.1nm），确保触控灵敏度与显示效果。

· 汽车零部件制造领域：可对新能源电池极片涂层厚度进行高精度测量，提升产品可靠性。

共聚焦显微镜凭借高分辨率、非接触式测量与三维成像特性，成为工业检测的关键设备，正朝着高速、低损伤、智能化方向发展，为精密制造提供更强大支持。

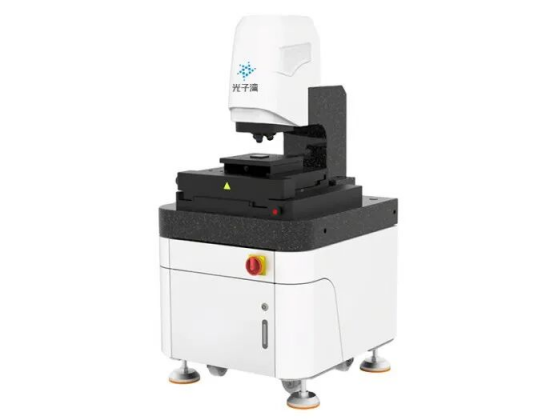

光子湾3D共聚焦显微镜

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。

超宽视野范围，高精细彩色图像观察

提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术

采用针孔共聚焦光学系统，高稳定性结构设计

提供调整位置、纠正、滤波、提取四大模块的数据处理功能

光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
