实现超景深高精度测量的三大技术解析
工业4.0时代，半导体检测与精密制造对微观三维测量需求迫切。传统显微镜"景深与分辨率不可兼得"的困局长期制约检测精度。光子湾超景深显微镜通过光学扫描、算法融合与智能测量技术，突破技术瓶颈，实现大景深、高分辨率、三维成像。凭借800万像素超高清成像、0.1μm亚微米级测试分辨率、200mm大平台等核心技术优势，已在半导体、材料科学、精密制造等领域广泛应用，助力中国制造业转型升级。

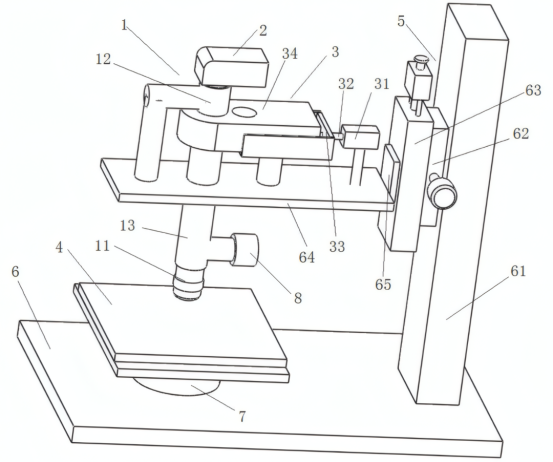

超景深显微镜的核心原理在于通过自动聚焦扫描、多焦平面图像融合与智能算法，实现大景深、高分辨率的三维成像。
自动聚焦扫描与分层成像
超景深显微镜通过电动Z轴装置连续调整物镜与样品距离，在不同焦平面捕获多张图像。超景深显微镜配备0.1μm移动分辨率的电动Z轴，实现精准分层扫描。以20X物镜为例，可实现毫米级大景深扫描，远超传统显微镜微米级景深。远心光学系统配合连续变倍设计（100-2500X无缝转换），既保证大景深成像质量，又确保高分辨率下的细节捕获能力。
多焦平面图像融合算法
超景深显微镜采用三大算法实现三维信息重构：
l 锐度合成法分析每一层图像的局部对比度，选择最清晰的区域进行拼接；
l 最小模糊合成法基于图像模糊程度评估，保留最细节丰富的部分，避免合成伪影；
l HDR技术结合多曝光图像，解决高反光区域过曝、低反光区域欠曝问题。
三维图像处理系统支持快速3D实时图像景深合成，RGB各16bit灰度等级实现HDR级动态范围，亮暗区细节均可真实呈现。
超景深显微镜之所以能实现纳米级高精度测量，核心在于三大技术体系的深度融合：光学扫描、图像融合与智能测量。
光学扫描技术
通过电动Z轴装置（0.1μm移动分辨率）在不同焦平面捕获多张图像，配合远心光学系统与100-2500X连续变倍设计，实现毫米级大景深扫描，远超传统显微镜微米级景深。
图像融合算法
采用锐度合成法分析局部对比度，选择最清晰区域拼接；最小模糊合成法基于模糊评估保留细节丰富部分；HDR技术融合多曝光图像，解决高反光区域过曝、低反光区域欠曝问题，确保亮暗区细节真实呈现。
智能测量技术

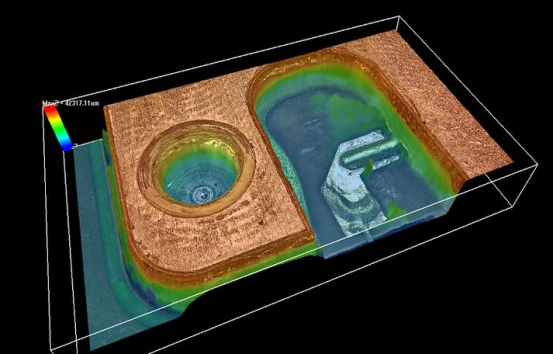

实现从二维观察到三维定量的跃迁，支持点、线、圆等二维参数自动标注及高度差、体积、表面粗糙度（Ra、Rz）等三维参数精确计算。非接触式扫描技术可对器件表面进行无损检测，200mm×200mm大XY平台支持跨视野拼接，实现大尺寸样品全景三维重建。
超景深显微镜的纳米级高精度测量能力，已在多个关键行业实现深度应用。
u 材料分析：观察金属颗粒、陶瓷孔隙和塑料纤维的分布，精度为 0.1μm。
u 半导体检测：识别芯片表面缺陷，测量焊点线宽度，确保产品质量。。
u 高端制造：支撑精密模具、刀具及微细结构的三维形貌测量与质量控制，满足高精度加工需求。
u 表面处理评价：分析镀层厚度、涂层均匀性，并为工艺优化提供支持。
u 航空航天：用于高温合金叶片、复合材料构件等关键部件的表面缺陷检测与失效分析，保障飞行安全。
超景深显微镜通过自动聚焦扫描、多焦平面图像融合与智能算法，实现从二维观察到三维测量的革命性跨越。超景深显微镜凭借800万像素超高清成像、0.1μm测试分辨率、200mm大平台等核心技术优势，已在半导体BGA检测、材料粗糙度测量、刀具磨损检测等领域广泛应用。未来，超景深显微镜将继续深耕纳米级三维视觉技术，为制造业高质量发展提供更精准、高效、智能的检测解决方案。

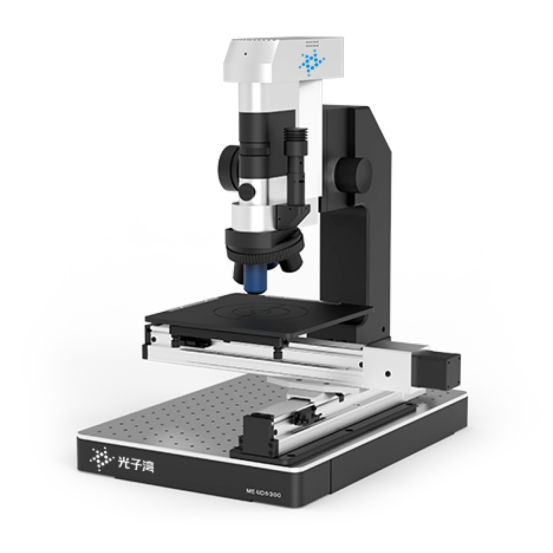

光子湾超景深显微镜
光子湾超景深显微镜用于对各种精密器件及材料表面进行亚微米级三维轮廓测量的检测仪器。与传统的光学显微镜不同，该设备拥有更大的景深、更广的视野、更高的放大倍率、更全的观测角度，足以应对各种极具挑战的观测场景。
l 超清数字成像器件，3840*2160 800W 像素超高速实时传输
l 多种HDR技术结合运用，实现亮区暗区真实呈现
l 先进的远心光学系统设计，保证真彩与锐利、低畸变图像质量
光子湾超景深显微镜以大景深、三位量化、无损高效的特点，可精准观测被摄物体的三维轮廓，为工艺优化提供数据支撑，是提升工艺质量从经验判断到数据驱动的关键一步。
