传统光学显微镜受衍射极限制约，超分辨率显微技术又弱化了非侵入性优势，难以兼顾分辨率、无创性与工业实际应用需求。激光扫描共聚焦显微镜（CLSM）作为共聚焦显微镜家族核心类型，实现了分辨率与非侵入性的精准平衡，依托激光光源 + 共焦光学系统 + 数字图像处理的核心架构，可实现高对比度、高分辨率成像，减少样品光损伤，同时具备三维成像、原位检测等能力。光子湾作为 CLSM 技术研发与应用的代表，推动该技术从科研实验室向工业生产线深度延伸，为高端制造材料结构测试打造全新解决方案。

一、CLSM 技术内核

1.激光共聚焦显微镜核心成像原理

1. 核心成像原理

CLSM 摒弃传统场光源与平面成像模式，融合常规成像与激光扫描技术，以高单色性、高方向性、高亮度的激光作为激发源，通过针孔光阑精准滤除离焦杂散光，仅采集焦平面有效信号，从而获得清晰的光学切片与高对比度微观图像。在此基础上，通过优化三维成像与重建算法，结合彩色相机与颜色 - 波长转换模型，可实现更精准的三维形貌重构，大幅提升微观观测的准确性与可靠性。

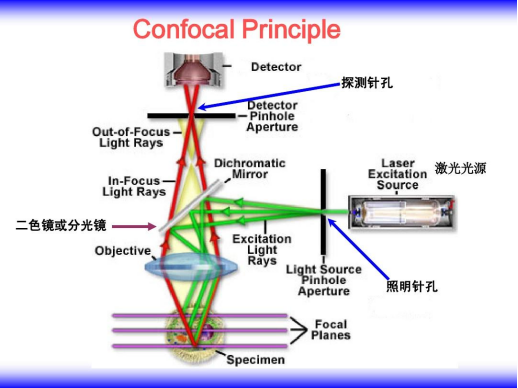

激光扫描共聚焦显微镜技术

2. 五大核心组件

CLSM 由激光器系统、扫描装置、滤光系统、样本台、计算机系统五大核心部件构成，可全面适配科研探索与工业检测双重场景：

· 激光器系统：提供高亮度单色光源，支持波长可调，满足不同材料与样品的激发测量需求；

· 扫描装置：采用振镜或声光调制器实现逐点扫描，兼顾高速与稳定，在工业振动环境下仍可保持高精度；

· 滤光系统：优化激发 / 发射滤光片与分光镜组合，降低材料色散干扰，提升信号纯度与检测精度；

· 样本台：搭载 XYZ 三轴精密调节机构，采用非接触式扫描设计，兼容晶圆、精密器件、复合材料等多种样品；

· 计算机系统：集成控制、采集、分析一体化软件，可快速量化输出亚微米级形貌、粗糙度等关键参数。

二、CLSM应用材料科研与高端制造

CLSM 凭借高分辨率、三维成像、原位检测等优势，既是材料科学研究的核心仪器，也已广泛落地工业检测与精密制造场景，完成从科研到产业的全链条应用。

2.1 材料科学研究

· 基础形貌测量：清晰观测纳米材料表面微观结构、颗粒尺寸、形态与分布，为材料合成与工艺优化提供直观依据；

· 内部结构解析：结合荧光标记与光学切片技术，实现材料内部三维重建，精准分析相组成与微观组织结构；

· 性能定量评估：量化表面三维形貌、粗糙度，评估涂层 / 薄膜厚度均匀性与界面结合状态，为材料性能提升提供数据支撑。

2.2 高端制造检测

依托非破坏性、高稳定性、强抗干扰特性，CLSM 深度服务于高端制造领域：

· 半导体领域：晶圆表面缺陷检测、集成电路微观尺寸测量、封装材料形貌分析，支撑芯片全流程质量控制；

· 透明 / 多层材料：对玻璃、聚合物等实现非破坏性断层成像与厚度测量，配合误差补偿提升精度；

· 精密加工领域：非接触式三维轮廓扫描，完成亚微米级形貌与粗糙度精准检测；

· 工业在线检测：可集成于自动化产线与机床，实现加工 - 检测一体化，适配产线实时质控；

· 工艺失效分析：通过变形监测、厚度评估、微观特征定量，快速定位缺陷根源，提升生产良品率。

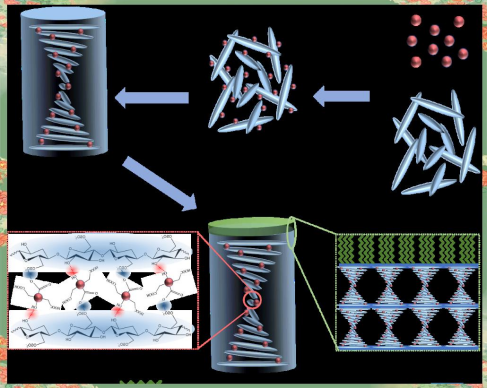

纳米材料表面微观结构

综上了解，激光扫描共聚焦显微镜凭借高分辨率、三维成像、非侵入性等优势，已成为材料科学研究不可或缺的核心工具。该技术成功突破实验室限制，广泛应用于半导体、精密制造、工业检测等高端制造领域，打通了科研成果到产业应用的关键通道。

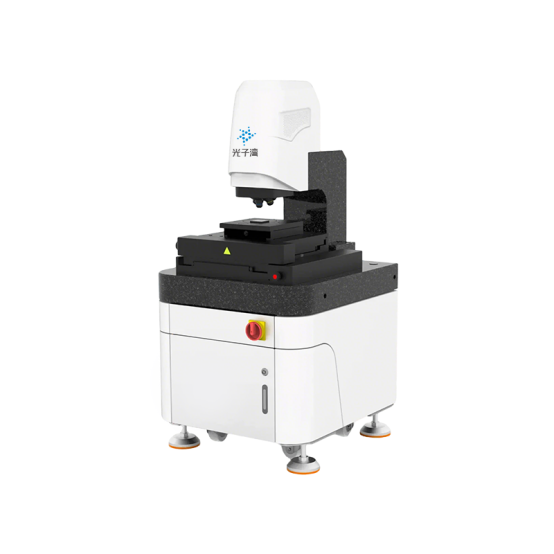

光子湾3D共聚焦显微镜

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。

技术支持：199-6293-0018

超宽视野范围，高精细彩色图像观察

提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术

采用针孔共聚焦光学系统，高稳定性结构设计

提供调整位置、纠正、滤波、提取四大模块的数据处理功能

光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
