超景深显微镜是通过光学与数字技术突破传统显微镜景深限制的成像仪器，能够在单次观测或单幅图像中，同时获取物体多个焦平面的清晰信息，从而实现对三维样品或复杂表面结构的全面观察。其核心原理可归纳为光学设计与数字处理两条技术路径，下文，光子湾科技将详细介绍其原理、核心优势以及多学科领域应用。

一、光学原理

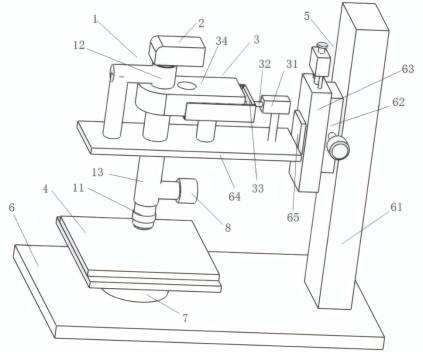

超景深显微镜的光学构造示意图

1. 环形光照明与共聚焦技术

环形光照明利用环形光源照射样品，使反射光形成特定角度的光锥，结合共聚焦针孔结构，仅允许位于焦平面的光线通过，有效抑制离焦区域的杂散光，从而减少成像模糊，提升系统景深。在此基础上，共聚焦扫描通过移动焦平面或样品台，逐层获取不同深度的图像信息，再借助计算机合成完整聚焦图像。

2. 波前编码技术

该技术在光学系统中引入特殊相位掩模（如立方体相位板），使离焦光线的波前发生可控变形。随后通过数字解码算法，恢复不同焦平面的有效信息，进而扩展景深。该方法的优势在于无需机械移动部件，适用于动态样品的实时观测；但其实现依赖复杂的算法支持，且可能对图像分辨率产生一定影响。

二、数字处理原理

1. 多焦面图像堆叠

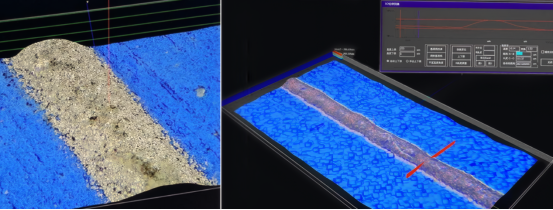

超景深显微镜光学成像图

首先通过超景深显微镜的电动调焦机构或可移动样品台，对同一区域连续采集数十至数百张不同焦平面的图像。随后利用图像处理算法（如基于对比度、清晰度或深度图分析的融合方法）自动识别每张图像中的清晰区域，最终将这些区域合并为全焦面图像，从而实现景深扩展。该方式兼容性强，适用于工业检测（如半导体芯片表面分析），成本相对较低，但要求样品保持静止，且图像采集耗时较长。

2. 结构光照明与相位恢复

通过向样品表面投射结构光（如条纹图案），利用不同焦平面对光强的调制差异，结合相位恢复算法重建样品的三维形貌，间接达到扩展景深的目的。该方法多用于表面粗糙度测量、微纳结构分析等高精度场景。

三、超景深显微镜的核心优势

1. 高分辨率与高对比度

通过光学系统的优化与数字处理技术的协同，可在保留细微结构的同时清晰呈现整体形貌，兼顾分辨率与图像对比度。

2. 大景深观察

传统显微镜的景深通常局限于微米量级，而超景深显微镜可将景深扩展至毫米量级，特别适用于表面起伏较大或结构复杂的三维样品。

3. 非破坏性检测

超景深显微镜整个观测过程无需对样品进行切片处理或物理接触，能够有效避免对样品造成损伤，适用于珍贵样本或需保持完整性的检测任务。

4. 自动化与智能化

现代超景深显微镜普遍集成电动调焦、自动对焦及图像分析软件，显著提升操作效率与成像稳定性，降低了人工干预带来的误差。

四、超景深显微镜的典型应用领域

材料科学：分析金属、陶瓷等材料的表面缺陷、晶粒形貌及微观组织。

高端制造：支撑精密模具、刀具及微细结构的三维形貌测量与质量控制，满足高精度加工需求。

半导体工业：检测芯片表面形貌、焊点质量及微电路结构。

显示：应用于OLED、LCD等屏幕的像素缺陷、薄膜晶体管结构及封装工艺检测，保障显示质量与可靠性。

航空航天：用于高温合金叶片、复合材料构件等关键部件的表面缺陷检测与失效分析，保障飞行安全。

超景深显微镜通过光学与数字技术的深度融合，在保持高分辨率的同时显著拓展了成像景深，已成为材料科学、半导体工业及高端制造等领域中不可或缺的三维观测工具。其非破坏性、高效率与智能化特点，为微观结构研究与精密检测提供了可靠的技术支撑。

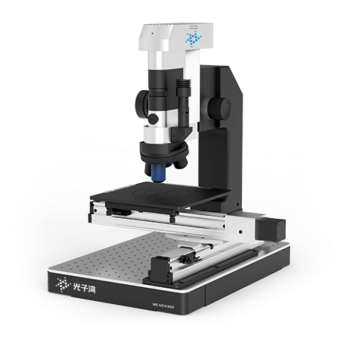

光子湾超景深显微镜

光子湾超景深显微镜用于对各种精密器件及材料表面进行亚微米级三维轮廓测量的检测仪器。与传统的光学显微镜不同，该设备拥有更大的景深、更广的视野、更高的放大倍率、更全的观测角度，足以应对各种极具挑战的观测场景。

技术支持：199-6293-0018

超清数字成像器件，3840*2160 800W 像素超高速实时传输

多种HDR技术结合运用，实现亮区暗区真实呈现

先进的远心光学系统设计，保证真彩与锐利、低畸变图像质量

光子湾超景深显微镜以大景深、三位量化、无损高效的特点，可精准观测被摄物体的三维轮廓，为工艺优化提供数据支撑，是提升工艺质量从经验判断到数据驱动的关键一步。
