共聚焦显微镜作为现代光学成像技术的重要代表，凭借其高分辨率、光学切片能力和三维重建功能，展现出广泛应用价值。其核心原理在于通过空间滤波技术消除焦平面以外的杂散光，显著提升图像清晰度和对比度。下文，光子湾科技将从结构组成入手，系统阐述共聚焦显微镜的关键结构及其功能，并重点探讨其在材料科学、半导体、航空航天等领域的前沿应用。

一、共聚焦显微镜的结构组成

共聚焦显微镜的基本结构由多个关键组件组成，每个组件在实现高分辨率成像和光学切片方面都起着重要作用。

共聚焦显微镜的结构

1. 激光器系统

激光器系统提供激发光源，通常使用高亮度的单色光束（如氦氖激光、氩离子激光或钕钇铝石榴石激光）对样品进行照射，能够精确地激发样本中的荧光信号。

2. 扫描装置

振镜或声光调制器用于控制激光束的扫描路径，采用逐点扫描的方式来获取图像。激光束在样本上按照网格状的扫描路径逐点扫描，逐个激发样本上的荧光标记。每次激发后，荧光信号通过针孔被收集到探测器，针孔同时消除样本焦平面外的光以实现光学切片技术获取图像。

3. 滤光系统

滤光系统可以选择性地传递特定波长的荧光信号，并阻挡激发光及其他无参考意义的光。激发光的波长与荧光发射光的波长不同，因此可以通过滤光片来选择性地检测特定的荧光信号。主要部分包括激发滤光片、发射滤光片和分光镜等三个模块。激发滤光片能够选择特定波长的激发光，发射滤光片能够筛选特定波长的荧光信号，而分光镜则用于分离不同的荧光信号。

4. 样本台

样本台用于支撑和定位样本，通常配备精细的XYZ轴调节机制，允许在三个方向上精确移动样本，以实现准确的光学切片和三维扫描。

5. 计算机系统

计算机系统包括三个方面的内容：控制软件、图像采集和分析软件，用于控制扫描系统、激光光源、探测器等，并支持收集和处理二维或三维图像数据。

二、共聚焦显微镜的应用领域

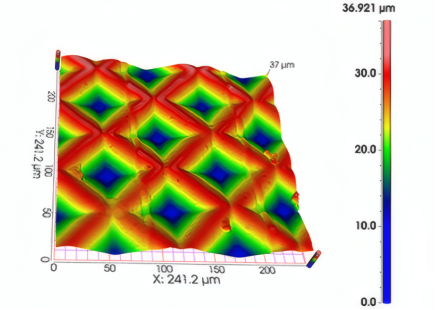

共聚焦显微镜的三维成像应用

1. 材料科学研究

共聚焦显微镜在材料科学研究中通常用于三维形貌测量，例如观察纳米材料表面的微观结构和形貌。其高分辨率成像可以揭示纳米颗粒的尺寸、形态及分布情况，这对纳米材料的合成、加工及应用至关重要。

2. 半导体检测

在半导体制造过程中，共聚焦显微镜可用于芯片表面形貌检测、微电路缺陷识别和刻蚀深度的精确测量。其非接触、高分辨率的成像特点，使其成为晶圆质量控制、光刻工艺优化以及失效分析的重要工具。尤其在多层结构成像方面，光学切片技术可以有效避免传统显微技术中层间干扰问题，显著提升检测精度。

3. 航空航天

航空航天领域对材料性能与结构可靠性要求极高。共聚焦显微镜可对航空发动机叶片涂层、复合材料界面及微小裂纹进行高分辨率观察与三维分析，助力材料性能评估和寿命预测。此外，在微机电系统器件检测中，该系统亦可实现微小结构的精确测量，为航空航天微器件的研发与质量控制提供技术支持。

4. 光波导

在光通信和集成光学领域，共聚焦显微镜可用于光波导结构的高精度表征。通过对波导芯层、包层界面及刻蚀形貌的成像分析，可评估波导传输损耗、模式分布及制备工艺一致性。同时，在半导体激光器、光探测器等光电器件的研发中，能够实现发光区域定位、缺陷检测及近场光学特性分析，提升器件设计与封装工艺的可靠性。

综上，共聚焦显微镜凭借其高分辨率、光学切片能力和三维成像优势，在材料科学、半导体检测、航空航天等前沿领域发挥着不可替代的作用。随着激光技术、探测器性能和图像处理算法的持续进步，共聚焦显微镜的时间分辨率、光谱分辨率和成像深度不断提升，应用边界将进一步拓展。
