共聚焦显微镜是一种高精度的光学成像设备，广泛应用于微纳光学、材料科学等领域。成像质量高度依赖于焦平面的准确性，传统手动调焦方式主观性强、效率低，且在长时间成像过程中，外界振动、温度变化等因素容易导致焦点漂移，影响图像清晰度。下文，光子湾科技将详细探究共聚焦显微镜的自动聚焦与漂移补偿系统的应用价值。

一、共聚焦显微镜的自动聚焦原理

自动聚焦系统工作流程图

自动聚焦的核心在于通过图像处理技术判断焦面位置。本系统采用基于CMOS相机的主动式对焦策略，利用780 nm近红外激光作为光源，通过分析反射光斑的形状和位置变化，判断离焦方向与大小。当光斑为完整圆形时表示准焦；若为半圆形，则根据半圆方向判断正负离焦状态，并计算离焦量。

二、共聚焦显微镜的漂移补偿原理

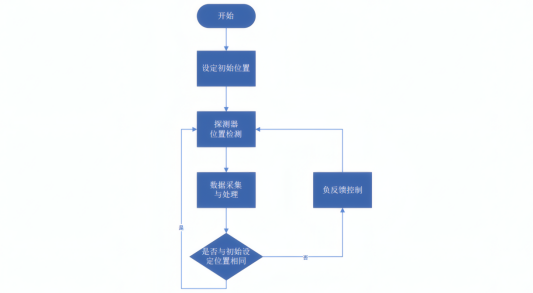

漂移补偿系统工作流程图

漂移补偿系统通过实时监测光斑重心位置的变化，反馈控制Z轴位移装置，补偿因环境扰动引起的焦点偏移。系统利用光斑重心坐标与焦点位置之间的线性关系，实现对微小位移的精确补偿，稳定性精度可达98.9 nm。

三、系统组成与硬件选型

共聚焦显微镜成像原理示意图

光源：780 nm近红外激光，功率30 mW，输出抖动≤5%，避免干扰共聚焦显微镜工作波长。

探测器：CMOS相机，分辨率1292×964，帧率43 fps，具备高响应速度和高分辨率。

Z轴位移装置：结合步进电机（大范围移动）与压电位移台（高精度调节），实现行程与精度的兼顾。

系统通过分束镜、二向色镜等光学元件将激光引入显微镜主光路，反射光斑经CMOS采集后传输至计算机进行处理。

四、图像处理与软件实现

1. 图像预处理

采集到的光斑图像首先进行灰度化处理，采用加权平均法。随后使用大津算法进行自适应二值化分割，提取光斑区域。最后通过形态学开闭操作去除噪声、填充空洞，为后续分析打下基础。

2. 光斑拟合与重心计算

圆拟合：采用霍夫变换对光斑进行圆形拟合，获取圆心坐标与半径，用于判断离焦状态。

重心计算：通过灰度重心法计算光斑的重心坐标，用于漂移补偿中的位移判断。

3. 软件架构

基于C++与QT框架开发了多线程控制程序，包含主界面线程与图像处理线程。主界面负责显示图像与用户交互，图像处理线程负责算法运算与位移台控制，确保系统实时性与稳定性。

五、系统测试与分析

1. 自动聚焦性能测试

通过对比开启与关闭自动聚焦系统时所采集的图像清晰度，验证系统有效性。采用离散余弦变换（DCT）作为清晰度评价函数，实验结果显示，开启自动聚焦后图像清晰度均值显著提升。系统聚焦速度为0.5 μm/s，灵敏度为46.2 nm。

2. 漂移补偿性能测试

通过手动调节步进电机模拟焦点漂移，系统实时反馈调节压电位移台。实验数据显示，补偿后系统稳定性精度为98.9 nm，能够满足共聚焦显微镜长时间成像需求。

综上，本文探究了集成自动聚焦与漂移补偿功能的共聚焦显微镜系统。该系统通过光斑图像处理与反馈控制，实现了快速、精准的自动聚焦与稳定的焦点保持，可解决共聚焦显微镜在长时间成像中的焦点偏移的问题。
