三维形貌测量 | 共聚焦显微成像技术研究

随着精密制造半导体产业的发展,微结构表面形貌高精度、高效率检测需求日益突出。共聚焦显微成像技术凭借高分辨率、强信噪比和优异的光学层切性能,成为三维表面形貌测量领域的核心技术。该技术的核心成像逻辑的是通过各类扫描方式获取样品完整视场图像,进而完成三维形貌重构。下文,光子湾科技将围绕扫描式、探测数据分析式、光谱编码式三类共聚焦方法,系统探讨其技术特点与应用优势。


一、扫描式共聚焦成像方法

1. 单点扫描共聚焦

单点共聚焦成像原理

单点共聚焦成像原理

通过单一光束扫描实现成像,主要分为振镜扫描声光偏转扫描两种类型。振镜扫描依托两个正交放置的振镜控制光束偏转,进而完成三维扫描操作,其具备定位精度高、操控便捷的优势,但扫描频率通常被限制在kHz级别。采用谐振镜作为快镜搭配使用,可显著提升行扫描速度。声光偏转器则无需机械运动部件,响应速度极快,可达MHz级别,常与振镜组合应用、或用于线扫描系统中,提升整体扫描速率。



2. 并行扫描共聚焦

通过同时照明多个探测点以提高成像效率。典型系统包括:

针孔盘扫描:利用Nipkow盘上螺旋排布的针孔阵列,在旋转过程中完成照明扫描,并由面阵探测器接收信号。该方法可实现实时成像,但光能利用率较低,且视场固定。通过引入微透镜阵列,可有效提升系统光通量与视场范围



空间光调制器扫描:采用液晶空间光调制器或数字微镜阵列生成可编程针孔阵列,具备良好的灵活性。数字微镜阵列具有高填充比与高切换频率(可达22kHz),能通过优化针孔排布在速度与分辨率之间取得平衡。



3. 线扫描共聚焦

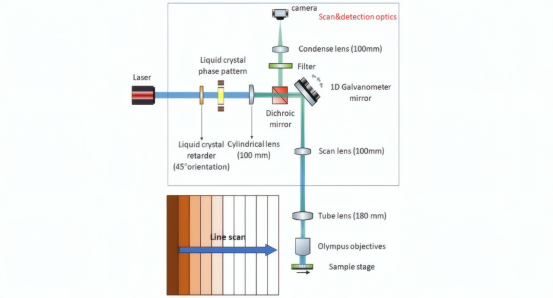

线扫描共聚焦成像原理图

线扫描共聚焦成像原理

使用狭缝代替点针孔,使照明光在样品上呈线状分布,仅需一维扫描即可完成二维成像,大幅提高帧率。该方法在线方向分辨率略有损失,但仍保持较好的轴向层切能力。


二、基于探测数据分析的共聚焦方法

该类方法通过信号处理提取轴向信息,无需机械轴向扫描,有利于提升测量速度。

1. 差动探测共聚焦

该技术在焦平面前后对称位置放置两个探测针孔,通过对比两个探测器接收的信号差值,精准反映样品轴向位移,可实现纳米级的轴向定位精度。目前该方法已成功应用于透镜曲率、厚度等参数的高精度测量中。



2. 双探测共聚焦

 双探测共聚焦

 双探测共聚焦

采用两个不同尺寸的针孔同步探测,通过信号比值解析轴向位置信息。该方法结构简单、数据处理便捷,适用于快速轮廓测量


三、基于照明光谱编码的共聚焦方法

利用宽谱光源的色散特性,将高度信息编码于光谱之中,实现快速轴向定位

1. 横向光谱编码

借助光栅等色散元件将宽谱光展开为横向分布的彩色线斑,扫描方向与色散方向垂直。由于色散方向上的位置与波长一一对应,通过光谱解析即可获取一维横向信息,从而实现无需快轴扫描的二维成像。



2. 轴向光谱编码(色散共聚焦)

使用色散物镜或衍射光学元件使不同波长聚焦于不同轴向深度,样品高度信息对应于探测信号的中心波长。该方法无需轴向机械扫描,即可实现几纳米至数百纳米的轴向分辨率,测量范围可达毫米级


综上,共聚焦显微成像技术技术正朝着更快的成像速度、更高的轴向定位精度以及更强的系统集成性方向演进:扫描方式从单点迈向并行化与线扫描;探测数据分析方法在无需轴向机械扫描的条件下实现高度信息提取;光谱编码技术则通过波长维度的信息映射进一步提升获取效率。
