共聚焦显微镜作为微观检测的核心工具，凭借高分辨率成像和光学切片能力，广泛应用于材料科学、半导体等领域。传统单向扫描模式中，振镜反向行程的浪费导致成像效率偏低，而双向扫描技术通过充分利用振镜全周期运动，在不提升硬件频率的前提下将成像速度翻倍，同时降低设备损耗，成为共聚焦显微镜的关键升级方向。下文，光子湾科技将详细介绍双向扫描控制技术的原理、设计及优势。

一、双向扫描技术核心原理

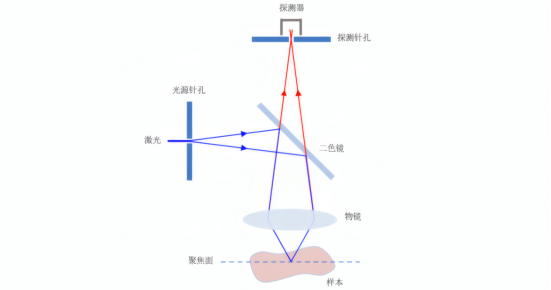

共聚焦显微镜原理

共聚焦显微镜的扫描核心是二维 XY 检流计振镜，通过控制振镜偏转实现激光束对样本的逐点扫描。单向扫描仅利用振镜正向行程采集数据，反向行程仅用于复位，大量时间被浪费。

双向扫描技术的核心创新的是让振镜正向扫描时采集偶数行数据，反向扫描时采集奇数行数据，使扫描周期利用率提升 100%。

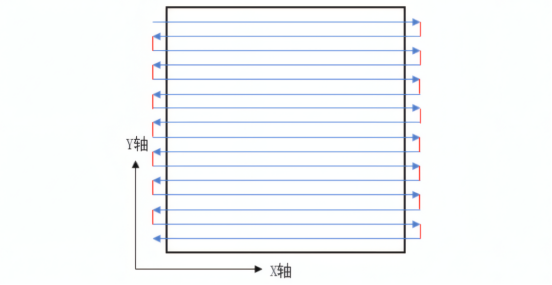

双向扫描原理

但这一技术面临两个关键问题：一是传统三角波扫描信号在换向时存在速度和加速度突变，会对振镜造成机械冲击；二是振镜机械惯性导致的相位延迟，容易引发奇偶行像素错位，影响成像质量。双向扫描控制技术正是通过针对性设计，解决这两大难题，实现高效精准扫描。

二、双向扫描控制设计方案

1. 扫描波形优化

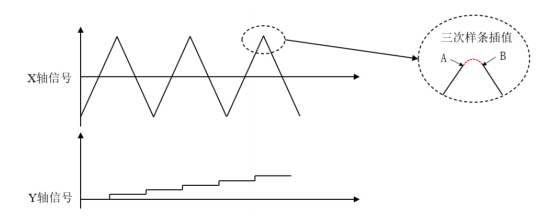

振镜双向扫描波形优化

为解决换向冲击问题，研究在传统三角波基础上，采用 “三角波 + 三次样条插值” 的优化方案。在扫描波形的拐点（振镜换向处）进行平滑处理，设定速度和加速度连续的边界条件，让振镜在换向时从正向运动平稳过渡到反向运动，避免机械冲击。这种优化后的波形既保留了三角波的线性扫描特性，又显著降低了振镜噪声，延长了设备使用寿命。

2. 硬件架构设计

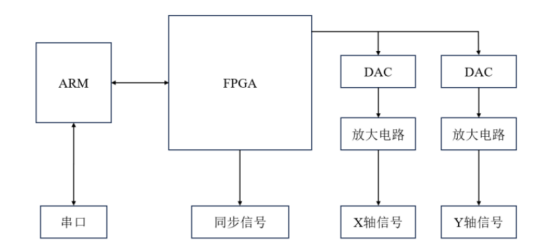

振镜扫描控制硬件架构

双向扫描的精准控制依赖 “ARM+FPGA+DAC” 的硬件架构：ARM 处理器负责与上位机通信，接收扫描频率调整、启停等指令；FPGA 作为核心控制单元，存储扫描波形数据，通过相位累加器实现扫描频率的精确调控，同时输出帧同步、行同步信号，确保扫描与数据采集精准协同；DAC 芯片将数字波形转换为模拟信号，驱动振镜运动。整个架构体积紧凑，扫描频率可在 0.00000568Hz 至 24KHz 范围内灵活调节，满足不同观测需求。

3. 同步与对齐控制

为解决像素错位问题，系统通过 FPGA 生成精准的像素时钟脉冲，触发数据采集卡同步采样。同时，后续可结合图像处理算法进一步矫正相位延迟带来的偏差，确保奇偶行数据准确对齐。硬件层面的同步设计与软件算法的配合，让双向扫描的成像质量达到甚至优于单向扫描。

三、双向扫描控制技术优势

1. 成像效率显著提升

在 512×512 分辨率下，双向扫描技术可将成像速度从传统单向扫描的 2-3FPS 提升至 4FPS，相同观测任务的时间缩短一半，尤其适合动态微观过程的捕捉。

2. 设备损耗大幅降低

优化后的振镜双向扫描波形减少了振镜换向冲击，扫描噪声降低 30% 以上，振镜使用寿命延长至传统方案的 1.5 倍，降低了设备维护成本。

3. 适配性强且灵活

该技术兼容现有检流计振镜系统，无需大幅改造硬件，可直接升级应用于各类共聚焦显微镜。扫描范围可达 14×14mm，横向分辨率 220nm，满足多数微观观测场景的精度要求。

综上，双向扫描控制技术是提升共聚焦显微镜成像效率的关键手段，其通过优化扫描波形、解决像素对齐问题，实现了速度与质量的平衡。其核心价值在于设计方案大幅提升共聚焦显微镜的实用性能，且适配多种三维成像观测场景。随着共聚焦显微镜硬件性能的提升与智能算法的引入，双向扫描将在高速成像、动态观测等领域发挥更大作用。
