在精密制造、半导体检测等领域中，显微镜技术起到至关重要的作用。共聚焦显微镜和光片显微镜作为两种重要的光学成像技术，因其各自独特的原理和性能，在工业检测与研究中发挥着不同的作用。下文，光子湾科技将从技术原理、成像性能、应用场景等方面，系统比较这两种显微镜技术的区别。

一、成像原理的差异

1. 共聚焦显微镜

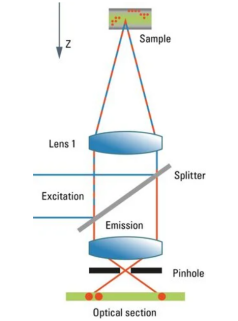

共聚焦成像

共聚焦显微镜基于点扫描成像原理，通过激光光源发出的光束经过针孔聚焦到样品表面的一个微小点上。样品被激发的荧光或反射光再次经过针孔到达探测器，从而有效排除了焦平面以外的杂散光。通过逐点扫描并重建图像，共聚焦显微镜能够获得高分辨率的二维或三维图像。

2. 光片显微镜

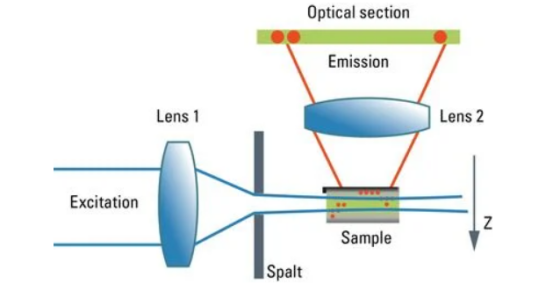

光片成像

光片显微镜采用平面照明技术，通过柱面镜等光学元件将激光束整形为薄片状光层，仅照亮样品的特定焦平面。探测器（如CCD或sCMOS相机）垂直于光片方向收集该平面的荧光信号。由于每次成像只激发一个平面，光片显微镜大幅减少了光漂白和光毒性，并实现了快速三维成像。

二、成像性能的比较

1. 共聚焦显微镜

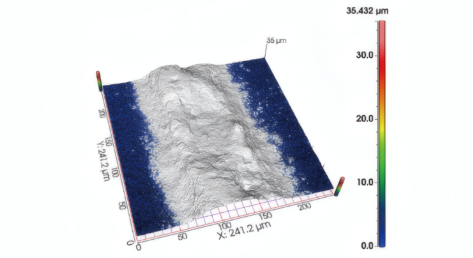

共聚焦显微镜成像

共聚焦显微镜的核心优势在于其高空间分辨率与精确的层析能力。采用点扫描与双针孔空间滤波技术，可有效抑制非焦平面信号，实现优异的轴向分辨率与高信噪比。该技术适用于对表面形貌、粗糙度及亚表面结构进行纳米级精确定量分析，尤其在反射光与荧光多模态成像中表现稳定，是微电子、精密加工及涂层厚度测量的标准工具。

2. 光片显微镜

光片显微镜采用平面照明与垂直探测光路，其主要优势为高速体成像与低光损伤。通过单次曝光获取整个焦平面图像，同时照明局限于样品薄层，极大降低了光漂白与热效应。该技术适用于毫米级透明或半透明材料（如聚合物、凝胶及复合材料）的内部结构无损可视化与动态过程监测，在快速三维缺陷检测与流体观测中具有独特价值。

三、应用场景的侧重

1. 共聚焦显微镜典型应用

表面形貌与粗糙度测量：在精密加工、半导体晶圆检测中，共聚焦显微镜能够实现纳米级精度的表面三维形貌分析，测量表面粗糙度、台阶高度等关键参数。

涂层与薄膜厚度分析：通过轴向扫描，可无损测量涂层、镀层或多层薄膜的厚度及均匀性，广泛应用于汽车、航空航天涂层质检。

微电子结构检测：用于集成电路、MEMS器件的三维形貌成像和缺陷检测，分辨细微结构特征。

2. 光片显微镜典型应用

透明材料结构可视化：如聚合物复合材料的三维无损检测，能够清晰呈现孔隙、裂纹、夹杂物等内部结构。

生命科技细胞监测：适用于对活体样本进行长时间、高分辨率的成像观察，实现对细胞和组织内部动态过程的实时监测。

四、系统的复杂度

共聚焦显微镜：技术成熟，商业化系统种类丰富，从科研级到工业在线检测系统均有涵盖。其系统相对紧凑，易于集成到生产线中。

光片显微镜：多用于生命科学，工业定制化系统较少，通常需要根据特定样品和检测需求进行光路设计和优化。其照明与检测光路垂直的布局需要更多空间，系统集成难度较高。

共聚焦显微镜与光片显微镜代表两种不同的光学成像技术，其核心差异源于光路设计与成像策略。共聚焦显微镜凭借点扫描与空间滤波机制，在表面与亚表面纳米级定量测量方面展现出不可替代的精度优势，已成为精密制造、半导体及涂层工业中高分辨率形貌与厚度分析的标准工具。光片显微镜则以平面照明和垂直探测为特点，常用于生命科技的快速三维内部成像及动态过程监测。
