共聚焦显微镜作为一种深层形态结构分析的重要工具，具备无损、快速、三维成像等优势，广泛应用于高分子材料的多组分体系、颗粒、薄膜、自组装结构等研究。下文，光子湾科技系统介绍其工作原理与在高分子材料中的典型应用，为相关研究提供参考。

一、共聚焦显微镜的工作原理

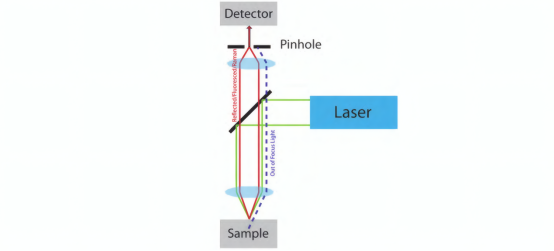

共聚焦显微镜的工作光路示意图

共聚焦显微镜系统由激光光源、照明针孔、分光镜、物镜、探测针孔、光电倍增管及计算机图像处理系统组成。激光经针孔聚焦于样品某一焦平面，激发的荧光信号经同一光路返回，通过探测针孔后被接收。共轭针孔设计使得仅焦平面信号被检测，非焦平面光被屏蔽，从而实现“光学切片”效果。通过Z轴移动获取系列切片图像，经三维重建即可获得样品内部结构的高清图像。

二、共聚焦显微镜在高分子材料中的应用

1. 表征聚合物多组分体系

聚合物多组分体系是高分子材料科学的重要研究方向，体系中各组分的相容性及相态结构直接决定材料的力学、热学等性能，因此精准表征相态结构具有重要意义。传统表征方法存在制样复杂、需破坏样品或仅能获取表面 / 宏观平均结构的局限，而共聚焦显微镜可无损观察多组分体系的多层形态结构，且检测速度快、图像直观，能清晰呈现不同组分形成的连续或不连续相态，为体系相容性优化与性能调控提供依据。

2. 表征聚合物颗粒

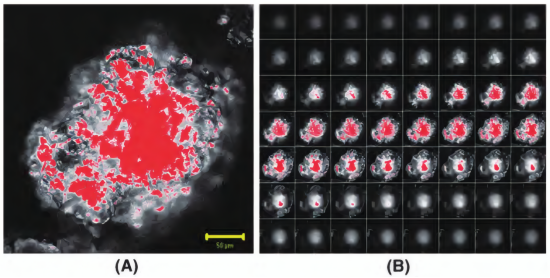

利用染料标记过的催化剂催化所得单个 ＰＥ颗粒

（Ａ）ＰＥ的中间切片图像和（Ｂ）ＰＥ从顶部到底部的５６张光学切片图像

在聚合物颗粒研究中，共聚焦显微镜通过光学分层扫描技术，可清晰观察颗粒从表面至中心各层平面的三维形貌特征。相较于传统方法，其最大优势在于简化制样流程，无需对颗粒进行包埋、切片等复杂处理，仅需几分钟即可完成单颗粒形貌分析，实现颗粒内部结构的快速表征，为颗粒制备工艺优化、结构与性能关联研究提供支持。

3. 表征聚合物膜

共聚焦显微镜可用于观察聚合物膜表面亚微米程度的三维形态，同时实现多种微小尺寸参数的精准测量，包括膜的体积、面积、厚度、深度、表面粗糙度（线粗糙度与面粗糙度）等。此外，该技术对样品适应性强，即使是表面柔软或粘性的聚合物膜，也能实现精准表征；且在较大观测区域内，可在几秒至几分钟内完成测量，兼顾效率与精度，为聚合物膜的结构设计与性能优化提供数据支撑。

4. 表征嵌段共聚物自组装

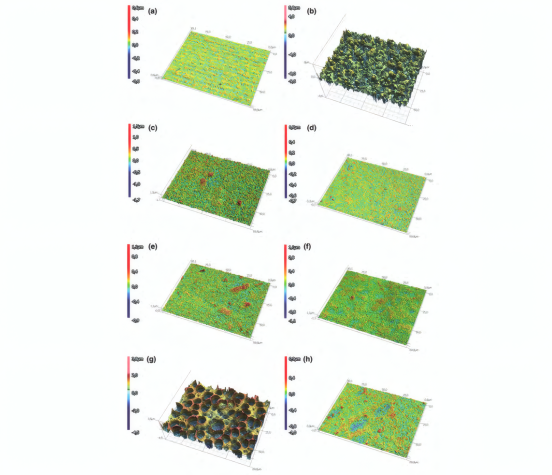

嵌段共聚物共聚焦显微镜扫描三维图像

嵌段共聚物可通过自组装形成胶束、囊泡、纤维等多种形貌，是高分子材料功能化的重要途径。共聚焦显微镜在该领域的应用优势在于：样品无需经过冷冻或干燥处理，可避免处理过程对自组装结构的破坏，真实反映其在溶液中的原始状态；同时，通过选择合适的荧光染料标记不同组分，可区分自组装结构中的化学物种，清晰呈现形貌特征与组分分布，为自组装机制研究、结构调控提供直观图像依据。

共聚焦显微镜凭借其高分辨率、三维成像与无损检测的优势，已成为高分子材料研究中重要的工具，其在聚合物多组分体系、颗粒、薄膜、自组装等领域的表征应用，极大地拓展了高分子材料结构的观测维度。通过与其他显微镜的技术联用，共聚焦显微镜将在未来高分子结构表征中发挥更加重要的作用。

光子湾3D共聚焦显微镜

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。

技术支持：199-6293-0018

超宽视野范围，高精细彩色图像观察

提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术

采用针孔共聚焦光学系统，高稳定性结构设计

提供调整位置、纠正、滤波、提取四大模块的数据处理功能

光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
